İzleme Birimi ve Sıcaklık Denetleyicisiyle Entegre Akıllı Dışarı

1.Açık hava Entegre Telekom Kabinesi Tanıtım

Teknik parametreler

Açık hava dolap aksesuarları listesi

2Akıllı açık hava giriş

Akıllı dış mekan entegre dolap serisi, yeni nesil 3G / 4G sistemi, iletişim / ağ entegre hizmetleri,erişim/iletme anahtarlama istasyonu, acil durum iletişim / iletim, vb.

3. Yapı

Akıllı dış mekan dolap serisi, 20 mm kalınlığında bir köpük sandviç paneli ve içi dış kutudan oluşan yangın geçirmez EPS malzemesini benimsiyor.İç metal parçaları ve aksesuarlarıKutunun yapısı kompakt, kurulumu kolaydır, mühürleme performansında mükemmel ve koruma derecesi IP55.

Kabine, fonksiyonlarına göre ekipman kabini, güç kabini ve pil kabini olarak ayrılır.

Ana istasyon için entegre dış kabine tek bin kabine ve çift bin kabine benimser. tek bin kabine boyutları şunlardır: dış boyut W x D x H: 900mmx900mmx2100mm

Ekipman dolabı: Temel olarak AC güç dağıtım ünitesi, dinamik döngü izleme ünitesi, yardımcı doğrudan fan ve LED aydınlatma ile entegre edilmiştir.

Kapı ve kilit: esas olarak AC güç dağıtım ünitesi, dinamik döngü izleme ünitesi, yardımcı doğrudan fan ve LED aydınlatma ile entegre edilmiştir.Ve kapılar arasındaki boşluk kompakt.Kapı açılış açısı> 110 °'dur ve dolap kapısı bir sınır yapısı içerir. Kapı "açık" durumda olduğunda kapı sınır cihazı bir sınır fonksiyonuna sahiptir.Kapı kilidi çekme çubuğu ve kilidi plaka üç nokta yapısı benimserYapısı sağlam ve hırsızlığa karşı güçlüdür.

Genel düzenleme:

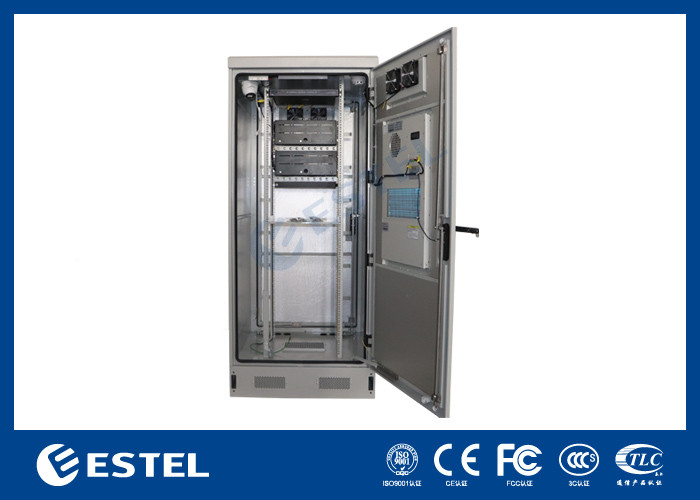

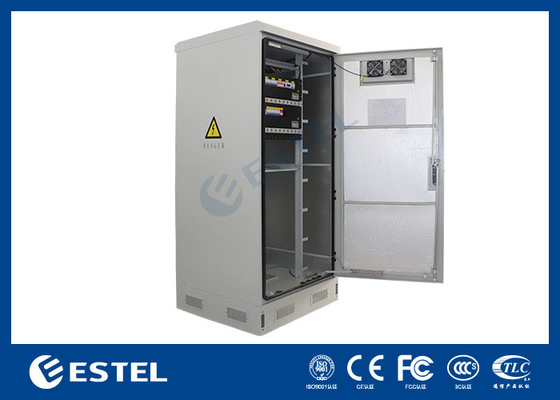

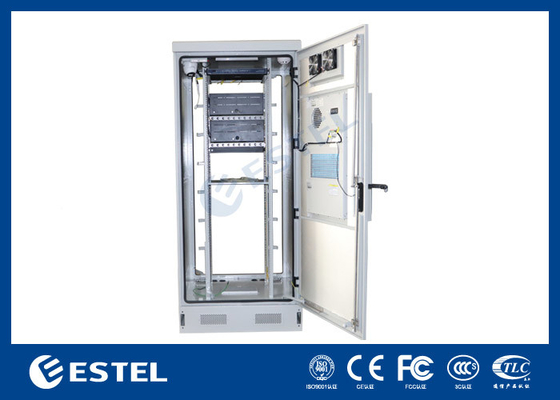

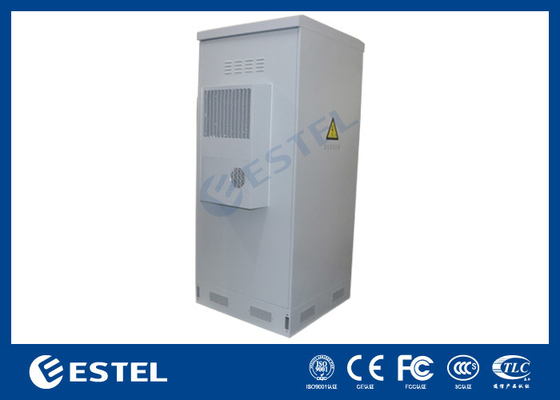

Resimler:

4Yapısal teknik göstergeler

(1) Kabin, standart 19 inçlik raf, 21 inçlik raf ve batarya rafıyla monte edilebilir.İhtiyaçlarını karşılamakve;

(2) Kabin, yapı ve rulman bağlantısı olarak gevşeme karşıtı cihazı olan ipli bağlantı kullanır. Kabin gövdesini sabitlemek için demir vidaları sıcak daldırılmış galvanizli vidalardır.Rivetler veya rivet kuruşları sırayla düzenlenmelidir., ve eğri bir baş, çatlak baş ve gevşeklik olmamalıdır.

2.2 Kapı ve kapı sınırı

A Kabin kapısı dikey menteşeli bir kapı yapısı kullanır.

B Kapı sınırlama aygıtı, kapı "açık" durumda olduğunda sınırlama fonksiyonuna sahiptir.

C Kapı sınırlama aygıtı kapıyı açtığında otomatik olarak sınırlama fonksiyonunu etkinleştirir ve kapıyı kapattığında manuel olarak sınırlama fonksiyonunu iptal eder.

D Kapı tamamen açıkken, maksimum açılış açısı 110'dan büyüktür.

E Kapı ve kapı sınır cihazı 1000 kez tekrarlanan açma/kapama işleminden sonra aşırı aşınmadan iyi durumda olmalıdır.

F Kapı sınır cihazı, sınır durumunda 22 m/s rüzgarın kapıyı açıp kapatması ile oluşan statik yüklere mekanik hasar veya fonksiyon arızası olmadan dayanabilir.

5Havalandırma penceresi ve filtre ekranının tasarımı

11 mm kalınlığında ve 16 mesh özellikli paslanmaz çelik bir ağ, havalandırma penceresinin hava çıkışında kaynaklanır.Böceklerin ve uyumsuz hayvanların işgalini önleme işlevine sahiptir.Havalandırma penceresinin hava girişinin içinde korozyona dayanıklı bir toz geçirmez ağ bileşeni vardır.Toz geçirmez ağ bileşeni, 10 mm kalınlığında ve 30 ppi özellikli bir filtredirFiltre ağı katlanmış destek ağı ile birlikte katlanır ve filtre alüminyum plaka çerçevesine sabitlenir.

2Ventilatör hava çıkışı, kapı paneli montajında tasarlanmıştır. Ventilatör hava çıkışı ve dolap, 35 derece dikey bir açıyla pervane olarak tasarlanmıştır.Yağmur suyunun akışları aşağıya doğru ilerliyor.Aynı zamanda, yağmur suyunun yapıya akmasını önlemek için hava çıkışında ikincil bir yapı vardır.

6Kablolama tasarımı ve topraklama koruması

Kablolama tasarımı

(1) Besleyici ve diğer dış kablolar altta yönlendirilmelidir.

(2) Çoklu standart kablolar arasındaki iç kablolama, kablonun dışındaki tabanın kablolama modunu benimser.

(3) AC hattı, DC hattı, sinyal hattı ve zemin kablosu ayrı ayrı yönlendirilmeli ve bağlanmalıdır.

(4) Dolabın alt kısmı, bir tel geçirme deliği ve bir tel geçirme lastik halka ile tasarlanmıştır.Kabine sütunu bir tel geçiş deliği ile tasarlanmıştır ve açılış burr olmadan cilalanmıştır.

Çakma koruması

1. Kabine, korozyon önleyici kaplama ile bakır çubuktan yapılmış, 50mm2 kesim alanına sahip topraklama çubuğu ile donatılmıştır.ve uygun boyutta 10 bağlantı vida deliği ve ilgili vidalar ayrılmıştır.;
2. Kabinetin metal parçaları birbirine bağlanır ve topraklama çubuğuna bağlanır. Herhangi iki nokta arasındaki bağlantı direnci 0,1 Ω'dan azdır.
3. Dolaptaki diğer ekipmanların koruyucu zemini, topraklama çubuğuna bağlıdır.
4. Kabinetteki tüm topraklama telleri ulusal standart sarı-yeşil kabloyu ve kesit alanı 4mm2 olan bakır çekirdek telini benimsiyor
5. Yerleştirme bağlantı noktasında açık yerleştirme işaretleri vardır.
6. Kabinetin ve kabinde bulunan ekipmanların topraklama güvenliğini sağlamak için kabine dış zeminleme sistemine bağlanmalıdır.ve taban istasyonu için yıldırım koruması ve topraklama için QB-W-011-2007 Teknik Spesifikasyonu'nun ilgili hükümlerine uymalıdır..

Hırsızlık karşıtı tasarım

Kapı kilidinin hırsızlığa karşı tasarımı

Hırsızlığa karşı kilitin vandalizm direnci, GA/T 73-1994'deki B sınıfı gereksinimlerini karşılamalıdır.Şekilde gösterildiği gibi.

Hırsızlığa karşı kilit ve kapı çerçevesi üç noktalı bir hırsızlığa karşı yapı kullanır.

Bağlantı bağlama

• Kalıplı bağlantı, gevşeme karşıtı cihazla yapısal ve yük taşıyan bağlantı olarak kullanılır.Bağlantı sağlam ve kayıp bağlantı veya sanal bağlantı yok;
• Dikişler veya dikişler sırayla yerleştirilmelidir ve eğri baş, çatlak baş ve gevşeklik bulunmamalıdır. Dikiş yüzeyi konkav, deforme veya hasarlı değildir;
• Kapı bağlantısı iç bağlantı modunu kullanır.

Kaplama rengi

Kabinetin yüzey kaplamasının rengi beyaz gri (RAL7035) dir. Eğer belediye yapısının özel gereksinimleri varsa, belediye yapısının gerektirdiği renk de kullanılabilir.Kaplama GB/T 3181-2008 gereksinimlerini karşılar..

7Ana özellikleri

• Kutu toz önleme, güneş koruması, yağmur koruması vb. özelliklerine sahiptir ve açık hava ortamına tamamen uyarlanmıştır.
• Ekipman dolabı, MTBF ≥ 50000h ile ısı dağılımı için klima kullanır (sıcaklık değiştiricisi de ısı dağılımı ekipman olarak seçilebilir).
• Dolap aydınlatma cihazlarıyla donatılmıştır.
• Kabin düzenin makul ve kablo giriş, sabitleme ve topraklama operasyon ve bakım için uygundur; güç hattı,Sinyal hattı ve optik kablo bağımsız giriş deliklerine sahiptirBirbirlerine müdahale etmeyecekler.
• Dolapta kullanılan kablolar alev gerileyici malzemelerden yapılmıştır.

8Ana teknik performans göstergeleri

• 8.1 İşlem koşulları: ortam sıcaklığı: - 40 °C ~ + 70 °C;Çevre nemliği: ≤ 95% (+40 °C'de);Atmosfer basıncı: 70KPa~106KPa.
• 8.2 Malzeme: galvanizli levha + sandviç levha.
• 8.3 Yüzey işleme: yağsızlama, pas giderme, pas önleme ve fosfatlama (veya galvanize), plastik püskürtme.
• 8.4 600 kg'lık veya daha büyük bir kabin yataklığı.
• 8.5 Dolabın koruma derecesi: IP55.
• 8.6 Alev geciktiricisi: GB5169.7 Test A'nın gereksinimlerini karşılar.
• 8.7 yalıtım direnci: topraklama cihazı ile kutu metal işlemi arasındaki yalıtım direnci 2X104 M Ω/500V (DC) 'den az olmamalıdır.
• 8.8 Direnme voltajı: topraklama cihazı ile kutu metal işlemi arasındaki direnme voltajı 3000V (DC) / 1 dakikadan az olmamalıdır.
• 8.9 Mekanik dayanıklılık: Her yüzey dikey basınç > 980N'ye dayanır ve en dış uç, kapı açıldıktan sonra dikey basınç > 200N'ye dayanır.

9Alt yerleştirme çizimi
