Güneş Enerjisi ve Güç Sistemi ile Hibrit Güç Kabineti 40U 19 inç Standart Kabine
Ürün Detayları
40U 19 inç Dış Kapalı
,Güneş Enerjisi 19 inç Dış Kapalı
,19 inç açık hava elektrik dolabı
Güneş Enerjisi ve Güç Sistemi ile Hibrit Güç Kabineti 40U 19 inç Standart Kabine
Hibrit Güç Kabinesi Tanıtım:
Hibrit Güç Kabinesi, modern bilgisayar ve elektronik sistemlerde güç dağıtımını ve yönetimini optimize etmek için tasarlanmış en son teknoloji olan bir çözümdür.Bu dolap akıllı kontrol ve güç çıkışı düzenleme sağlar, hem enerji verimliliğini hem de sistem istikrarını sağlar.
İşte Hibrit Güç Kabineti'nin temel özellikleri ve faydaları:
- Akıllı güç yönetimi:
- Hibrit Güç Kabinesi, sistemin iş yükünü ve enerji tüketimini gerçek zamanlı olarak izleyen sofistike bir güç yönetimi sistemi kullanıyor.
- Bu bilgiye dayanarak, kabine otomatik olarak farklı bileşenlere güç tahsisini ayarlar, optimal performansı korurken enerji verimliliğini en üst düzeye çıkarır.
- Hibrit enerji teknolojisi:
- Hibrit Güç Kabinesinin kalbinde yenilikçi hibrit güç teknolojisi yatıyor.
- Bu teknoloji, entegre grafikler ve özel grafik kartları arasında farklı güç kaynakları veya modları arasında akıllı geçiş yapmayı sağlar.
- Bu, düşük yoğunluklu görevler sırasında önemli enerji tasarrufu ile sonuçlanırken, gerektiğinde hala olağanüstü performans sağlar.
40U Standart 19 inç Dış Kapalı Hibrit Güç Kabineti
| Yapılandırma listesi | |
| Dış Boyut |
800mm ((W) x940mm ((D) x2050mm ((H) (Sıcaklık kontrolü çıkıntıları dahil) |
| Kapsama Alanı | 800 mm ((W) x 700 mm ((D) |
| Altının yüksekliği | 150 mm |
| Ağırlık | ≤130kg (makine ve pil hariç) |
| Kullanıcı alanı | 37U |
| Malzeme |
Duvar:1.2mm galvanizli çelik levha Kapı:1.5mm galvanizli çelik levha |
| Kilitle. | Üç noktalı hırsızlık önleyici kilit, Avrupa standardı ve çekirdek, kendi kendine kilit değiştirebilir veya eşleştirebilir |
| Kablolama konumu | Aşağıdan içeri ve dışarıya |
| Kablo Çukurları | 10xφ36 |
|
Koruma Derecesi |
IP55 |
| Sıcaklık kontrolü bilgileri | |
|
Ekipman Bölüm |
Mod: ısı değiştiricisi Sıcaklık dağılım verimliliği:200W/K Adlık voltaj:48VDC Belirli güç: 520W |
|
Pil bölmesi |
Mod: DC klima Soğutma kapasitesi (L35/L35): 500W Adlık voltaj:48VDC Güç tüketimi (L35/L35):160W |
40U Standart 19 inç Dış Kapalı Hibrit Güç Kabinesi:
Hibrit güç sistemi için 19 inçlik bir alt raf, fiber ve mikrodalga iletim, erişim cihazı, anahtar gibi kritik uygulama ihtiyaçlarını karşılamak için 5U yüksekliğinde kompakt bir tasarım.
Sistemin maksimum gücü AC giriş / DC giriş / batarya / yük MCB'leri ile 150A'dır. Kablolar MCB ve basbar ile ön erişimlidir.
DüzeltmeAna özellikler:
· Geniş giriş voltaj aralığı: düzleyici için 85 ila 290VAC ve MPPT için 120 ila 420VDC
·Düzleyici, MPPT ve denetleyici sıcak takılabilir, kolay ve hızlı çevrimiçi bakım
·Daha düşük işletme maliyeti için% 96'ya kadar yüksek verimlilik
·Ethernet,SNMP,ModBus ve RS485 iletişim arayüzlerini destekler
| Giriş dağılımı | ||
| AC | DC | |
| Girdi Modu | 220VAC tek fazlı | 120VDC ile 425VDC arasında |
| Girdi Sıklığı | 45 Hz ile 65 Hz arasında,not değeri:50Hz/60Hz | / |
| Giriş Kapasitesi | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Çıktı Dağıtımı | ||
| Düzeltme | Güneş Modülü | |
| Çıkış Voltajı | -42'den 58VDC'ye, nominal değer:-53.5VDC | -42'den 58VDC'ye, nominal değer: -54.5VDC |
| Akü kesiciler | 125A/2P | |
| Yük kırıcıları | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Modül | ||
| Düzeltme Modülü | Güneş Modülü | |
| Giriş Voltajı |
85 ila 290VAC arasında, 220VAC değerli |
120 ila 420VDC, 340VDC |
| Verimlilik | >96% | >96% |
| Adlık Güç | 3000W ((176 ila 290VAC) | 3000W ((200 ila 425VAC) |
|
Çalışma sıcaklığı |
-10°C'den +75°C'ye kadar (tam çıkış 55°C'den aşağı) | -10°C'den +75°C'ye kadar (tam çıkış 50°C'nin altında) |
| Kontrolör | |
| Sinyal Girişi | 3Al ((2 batarya sıcaklığı,1 ortam sıcaklığı),2RS485,7 DI |
| Alarm çıkışı | 6 kuru temas |
| İletişim Limanı | RS485, SNMP |
| Ekran Kipi | LCD |
| Sistem | |
| Boyut (WxDxH) | 482x350.6×9U,≤30kg ((modül olmadan) |
| Soğutma Modu | Doğal soğutma |
| Bakım Modu | Ön bakım, destek modülü sınıfı değişikliği |
| Koruma seviyesi | IP20 |
| Çevre | |
| Çalışma sıcaklığı | -10°C - +50°C |
| Depolama sıcaklığı | -40°C - +75°C |
| Çalışma Nemliği | %5 ila %95. |
|
Yükseklik |
0 ila 4000m ((eğer yükseklik 3000m ila 4000m aralığında ise, maksimum çalışma sıcaklığı, 200m yüksekliğin artmasıyla 1°C azalır) |
*özel tasarım mevcuttur.

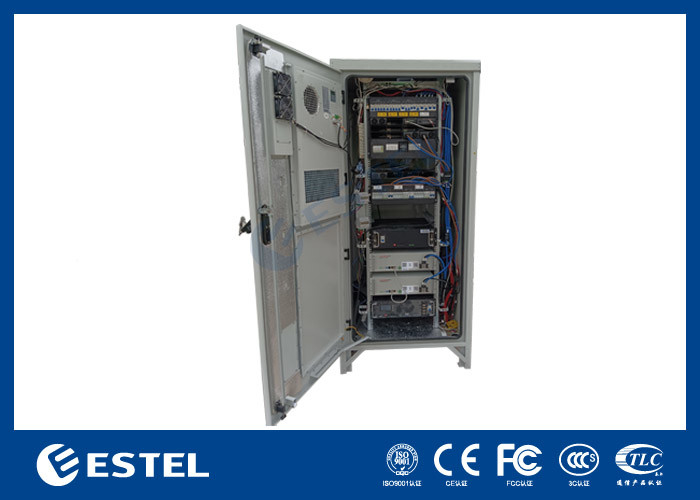

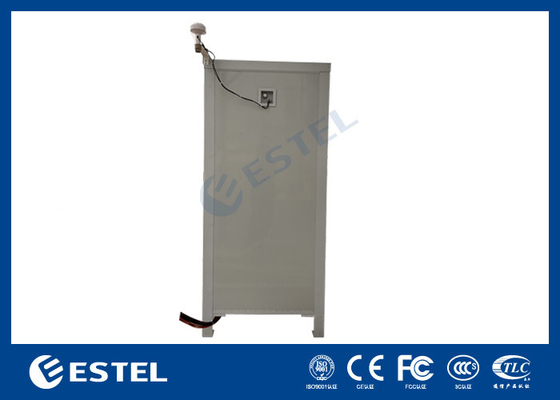

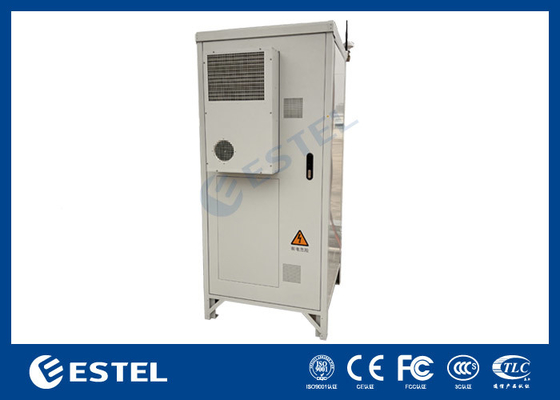

Kabine resimleri:
Düzeltme Fotoğrafları:
IP tanımı
IP55/IP65
IP55= Kapakların özellikleri:
Tozdan, yağdan ve diğer aşındırıcı olmayan malzemelerden tam koruma
Kapalı ekipmanla temas etmekten tam koruma
Suya karşı koruma, herhangi bir yönden bir nozel tarafından kabine karşı atılan suya kadar
Duvara monte edilebilir, serbest ayakta, gölge ve telgraf direğine monte edilebilir
İpek tarama logo, anodizasyon veya gravür hizmetleri mevcuttur
IP65= Kapakların özellikleri:
Tozdan, yağdan ve diğer aşındırıcı olmayan malzemelerden tam koruma
Kapalı ekipmanla temas etmekten tam koruma
Suya karşı koruma, herhangi bir yönden bir nozel tarafından kabine karşı atılan suya kadar
Duvara monte edilebilir, serbest ayakta, gölge ve telgraf direğine monte edilebilir
İpek tarama logo, anodizasyon veya gravür hizmetleri mevcuttur
Kesimler, yalıtım, menteşeler, kilitler veya kilitler ile özel
Kabine Özellikleri:
| Özellikleri | Açıklama |
|
Modül özelliği
|
Güneş modülü maksimum güç noktası izleme fonksiyonuna sahiptir. |
| Düzleyici modülü aktif güç faktörü telafi teknolojisini benimser, güç faktörü değeri 0'a kadar.99 | |
| Düzleyici modülünün maksimum verimliliği% 93'ün üzerinde. | |
| Güneş modülünün maksimum verimliliği% 95'in üzerinde | |
| Güneş modülü ve düzleyici modülü yüksek güç yoğunluğuna sahiptir | |
| Güneş modülü ve düzleyici modülü, yıkıcı olmayan sıcak değişim teknolojisini, yani Plug-and-Play'i benimsiyor. | |
| Güneş modülü ve düzleyici modülü, donanımsal aşırı gerilim koruması ve yazılımsal aşırı gerilim koruması da dahil olmak üzere çıkış aşırı gerilim koruma fonksiyonuna sahiptir.Ve yazılım aşırı gerilim koruması seçenek için iki mod var: ilk kez aşırı gerilim kilitleme modu, dördüncü kez aşırı gerilim kilitleme modu | |
| Pil yönetimi | Kusursuz pil yönetimi: pil koruması ve otomatik voltaj düzenleme, adımsız akım sınırlama, pil kapasitesinin hesaplanması gibi işlevler,Otomatik eşitleme/yürüyen ücret dönüşümü, online pil testi. |
| Işık ve elektriğin tamamlayıcı yönetimi | Mükemmel ışık/elektrik tamamlayıcı yönetim fonksiyonu, güneş enerjisi kaynağının önceliğini sağlayabilir ve güneş enerjisinin kullanımını en üst düzeye çıkarabilir |
| Güç istatistikleri | Yükle elektrik tüketimi, güneş enerjisinden üretilen enerji, ağdan üretilen enerji, DG üretilen enerji, pil boşaltımı, pil şarjı |
| Veri kaydı |
90 günlük tarihsel verilerin kaydı, tarihsel veriler yüklenebilir. 200 kayıt tarihi alarmı, 10 grup pil testi verisi |
| Alarm fonksiyonu | Kusursuz hata koruma ve hata alarm fonksiyonları |
| Ağ tasarımı |
Ağ esnekliği için kuru temas ve diğer iletişim bağlantıları sağlamak; Yakın uç yazılım yükseltmesini ve gözetimsiz çalışmayı mümkün kılmak |
| İnsanileştirilmiş işletim arayüzü |
LCD, kullanıcı için daha sezgisel ve kullanışlı olan 15 derecelik bir açıyla tasarlanmıştır. Sistemin işletim parametrelerini, istatistiklerini ve geçmiş alarmlarını LCD üzerinden sor. Sistemin LCD ile elle kontrol edilmesi |
| Yıldırım Koruması | Mükemmel yıldırım koruma tasarımı AC ve DC taraflarında |
| Enerji tasarrufu tasarımı | Sistem, düzleyici modülünün uyku enerji tasarrufu fonksiyonuna ek olarak, yük için güneş enerjisi girişinin kullanımını destekler ve öncelik verir, güneş enerjisinden tam olarak yararlanır,Enerji tasarrufu ve sera gazı emisyonlarını azaltmak için |
| Dış mekan tipi | Sistem koruma seviyesi IP55'e kadar, açık havada kullanılabilir. |
|
Sistem
|
Sistemdeki tüm ekipmanlar ön tarafta bakımı destekler. |
| Sistem düzleyici modülü uyku teknolojisini, çift sabit durum kontaktorunu, düşük güçlü şant ve fan hızı ayarlanabilir teknolojisini benimser ve daha belirgin enerji tasarrufu fonksiyonuna sahiptir | |
| İsteğe bağlı AC ısıtıcısı, sistemin düşük sıcaklıklarda güvenilir bir şekilde çalışmasını sağlar | |
| Uzaktan izleme | Modem, internet sunucusuna veri sağlayarak uzaktan izleme gerçekleştirebilen GPRS işlevi ile yapılandırılmıştır. |
-
