Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Dolap Kilidi: | Hırsızlığa karşı üç noktalı kilit (destek asma kilit) | Dış boyut: | G*D*Y 800*940*2050mm |
|---|---|---|---|
| Malzeme: | Galvanizli çelik | Soğutma yöntemi: | Soğutma için klima |
| Ekipman rafı: | 19 inç rak, 40U | Ip derecesi: | IP55 |
| Ödeme Süresi: | T/T | Nakliye limanı: | Shenzhen |
| Doğrultucu Modülü: | - Evet. | Montaj yolu: | zemin montajı |
| Vurgulamak: | Güç Sistemi Dış Telekom Kabineti,40U Dış Telekom Kabineti,Dış Telekom Kabinesi Klima ile |
||
Güneş Enerjisi ve Güç Sistemi ile 40U Standart 19 inç Dış Kapalı Hibrit Güç Kabinesi
Kısa Tanıtım
Hibrit Telekom Gücü Sistemi 48VDC 300A 40U Dış Telekom Kabineti, kablosuz iletişim siteleri için güvenli ve güvenilir bir fiziksel çalışma ortamı sağlayan bir dış kabine.
Sistem, dış mekan dolabı, sıcaklık kontrol cihazı ve çevre izleme gibi işlevleri entegre eder.
Güç kaynağı sistemi ve AC / DC güç dağıtım ünitesi, kullanıcı gereksinimlerine göre dolaba yerleştirilebilir.
Kurulum alanı kullanıcı ekipmanları ve yedek pil için ayrılmıştır.
40U Standart 19 inç Dış Kapalı Hibrit Güç Kabineti
Bizim 40U (birim yüksekliği) standart 19 inç açık hava dolabı hem güneş enerjisi hem de güç sistemlerini entegre eden hibrit güç işlevselliği ile donatılmıştır.
Bu tür dolaplar tipik olarak sabit güç kaynağı gerektiren ve potansiyel olarak dengesiz veya kesintili güç kaynağı ile karşı karşıya olan açık hava ortamlarında kullanılır.Uzak bölgelerdeki iletişim üs istasyonları ve veri iletim noktaları gibi.
Güneş enerjisi sistemi aracılığıyla, dolap gün içinde güneş enerjisini toplayabilir ve depolamak için elektrik enerjisine dönüştürebilir.Geceleri veya güneş enerjisinin doğrudan kullanılmadığı bulutlu günlerde kullanılmak üzere.
Bu arada, güç sistemi, dolabın içindeki ekipmanların sürekli ve istikrarlı çalışmasını sağlayan yedek veya birincil güç kaynağı olarak hizmet eder.
40U Standart 19 inç Dış Kapalı Hibrit Güç Kabineti
| Yapılandırma listesi | |
| Dış Boyut |
800mm ((W) x940mm ((D) x2050mm ((H) (Sıcaklık kontrolü çıkıntıları dahil) |
| Kapsama Alanı | 800 mm ((W) x 700 mm ((D) |
| Altının yüksekliği | 150 mm |
| Ağırlık | ≤130kg (makine ve pil hariç) |
| Kullanıcı alanı | 37U |
| Malzeme |
Duvar:1.2mm galvanizli çelik levha Kapı:1.5mm galvanizli çelik levha |
| Kilitle. | Üç noktalı hırsızlık önleyici kilit, Avrupa standardı ve çekirdek, kendi kendine kilit değiştirebilir veya eşleştirebilir |
| Kablolama konumu | Aşağıdan içeri ve dışarıya |
| Kablo Çukurları | 10xφ36 |
|
Koruma Derecesi |
IP55 |
| Sıcaklık kontrolü bilgileri | |
|
Ekipman Bölüm |
Mod: ısı değiştiricisi Sıcaklık dağılım verimliliği:200W/K Adlık voltaj:48VDC Belirli güç: 520W |
|
Pil bölmesi |
Mod: DC klima Soğutma kapasitesi (L35/L35): 500W Adlık voltaj:48VDC Güç tüketimi (L35/L35):160W |
Aksesuarlar listesi:
| Işıklandırma | DC-48VLED ışığı |
| Duman sensörü | 12VDC |
| Sel sensörü | Kuru temas |
|
Sıcaklık ve Nem sensörü |
12VDC |
| Erişim Kontrolü | Kuru temas |
| Çevre | |
| Çalışma sıcaklığı | 10°C - +45°C |
| Depolama sıcaklığı | 40°C - +75°C |
| Çalışma Nemliği | % 5 ila % 95 (kondensasyona girmeyen) |
|
Yükseklik |
0 ila 4000m (yükseklik aralığında ise) 3000m ile 4000m arasında, maksimum çalışma Temperatur yüksekliğe göre 1°C azalır. 200 metre artış gösterdi) |
| İç raf bilgileri | |
|
Ekipman Bölüm |
Rack modu: IEC 60297-3'e göre 19'lik alan Derinlik: 400 mm Yükseklik:20U 19":180mn önündeki mesafe |
|
Pil bölmesi |
Rack modu: iki grup pil desteği Her bir pil kolunun yüksekliği:≥350mm Lityum pil için isteğe bağlı: 17U19"rak |
40U Standart 19 inç Dış Kapalı Hibrit Güç Kabinesi:
Hibrit güç sistemi için 19 inçlik bir alt raf, fiber ve mikrodalga iletim, erişim cihazı, anahtar gibi kritik uygulama ihtiyaçlarını karşılamak için 5U yüksekliğinde kompakt bir tasarım.
Sistemin maksimum gücü AC giriş / DC giriş / batarya / yük MCB'leri ile 150A'dır. Kablolar MCB ve basbar ile ön erişimlidir.
DüzeltmeAna özellikler:
· Geniş giriş voltaj aralığı: düzleyici için 85 ila 290VAC ve MPPT için 120 ila 420VDC
·Düzleyici, MPPT ve denetleyici sıcak takılabilir, kolay ve hızlı çevrimiçi bakım
·Daha düşük işletme maliyeti için% 96'ya kadar yüksek verimlilik
·Ethernet,SNMP,ModBus ve RS485 iletişim arayüzlerini destekler
| Giriş dağılımı | ||
| AC | DC | |
| Girdi Modu | 220VAC tek fazlı | 120VDC ile 425VDC arasında |
| Girdi Sıklığı | 45 Hz ile 65 Hz arasında,not değeri:50Hz/60Hz | / |
| Giriş Kapasitesi | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Çıktı Dağıtımı | ||
| Düzeltme | Güneş Modülü | |
| Çıkış Voltajı | -42'den 58VDC'ye, nominal değer:-53.5VDC | -42'den 58VDC'ye, nominal değer: -54.5VDC |
| Akü kesiciler | 125A/2P | |
| Yük kırıcıları | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Modül | ||
| Düzeltme Modülü | Güneş Modülü | |
| Giriş Voltajı |
85 ila 290VAC arasında, 220VAC değerli |
120 ila 420VDC, 340VDC |
| Verimlilik | >96% | >96% |
| Adlık Güç | 3000W ((176 ila 290VAC) | 3000W ((200 ila 425VAC) |
|
Çalışma sıcaklığı |
-10°C'den +75°C'ye kadar (tam çıkış 55°C'den aşağı) | -10°C'den +75°C'ye kadar (tam çıkış 50°C'nin altında) |
| Kontrolör | |
| Sinyal Girişi | 3Al ((2 batarya sıcaklığı,1 ortam sıcaklığı),2RS485,7 DI |
| Alarm çıkışı | 6 kuru temas |
| İletişim Limanı | RS485, SNMP |
| Ekran Kipi | LCD |
| Sistem | |
| Boyut (WxDxH) | 482x350.6×9U,≤30kg ((modül olmadan) |
| Soğutma Modu | Doğal soğutma |
| Bakım Modu | Ön bakım, destek modülü sınıfı değişikliği |
| Koruma seviyesi | IP20 |
| Çevre | |
| Çalışma sıcaklığı | -10°C - +50°C |
| Depolama sıcaklığı | -40°C - +75°C |
| Çalışma Nemliği | %5 ila %95. |
|
Yükseklik |
0 ila 4000m ((eğer yükseklik 3000m ila 4000m aralığında ise, maksimum çalışma sıcaklığı, 200m yüksekliğin artmasıyla 1°C azalır) |
*özel tasarım mevcuttur.

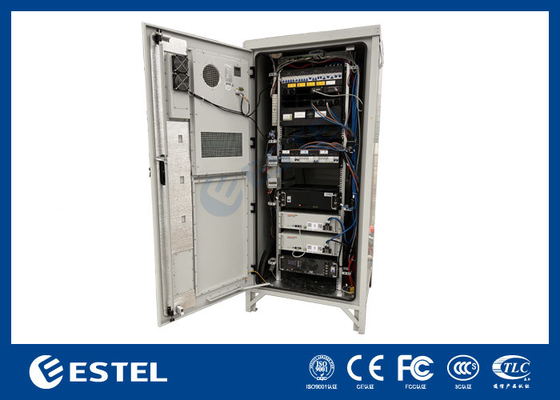

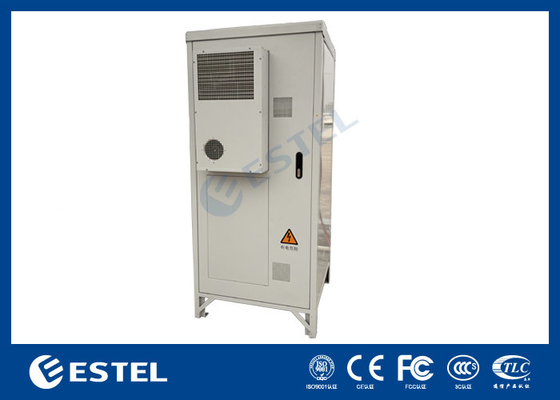

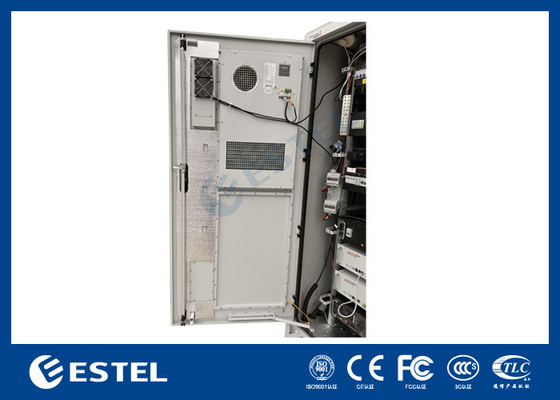

Kabine resimleri:

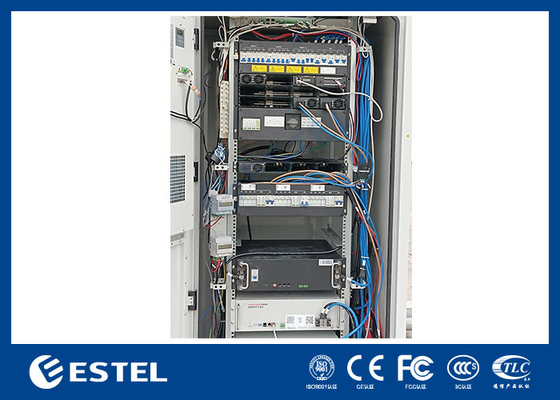

Düzeltme Fotoğrafları:
IP tanımı
IP55/IP65
IP55= Kapakların özellikleri:
Tozdan, yağdan ve diğer aşındırıcı olmayan malzemelerden tam koruma
Kapalı ekipmanla temas etmekten tam koruma
Suya karşı koruma, herhangi bir yönden bir nozel tarafından kabine karşı atılan suya kadar
Duvara monte edilebilir, serbest ayakta, gölge ve telgraf direğine monte edilebilir
İpek tarama logo, anodizasyon veya gravür hizmetleri mevcuttur
IP65= Kapakların özellikleri:
Tozdan, yağdan ve diğer aşındırıcı olmayan malzemelerden tam koruma
Kapalı ekipmanla temas etmekten tam koruma
Suya karşı koruma, herhangi bir yönden bir nozel tarafından kabine karşı atılan suya kadar
Duvara monte edilebilir, serbest ayakta, gölge ve telgraf direğine monte edilebilir
İpek tarama logo, anodizasyon veya gravür hizmetleri mevcuttur
Kesimler, yalıtım, menteşeler, kilitler veya kilitler ile özel
Kabine Özellikleri:
| Özellikleri | Açıklama |
|
Modül özelliği
|
Güneş modülü maksimum güç noktası izleme fonksiyonuna sahiptir. |
| Düzleyici modülü aktif güç faktörü telafi teknolojisini benimser, güç faktörü değeri 0'a kadar.99 | |
| Düzleyici modülünün maksimum verimliliği% 93'ün üzerinde. | |
| Güneş modülünün maksimum verimliliği% 95'in üzerinde | |
| Güneş modülü ve düzleyici modülü yüksek güç yoğunluğuna sahiptir | |
| Güneş modülü ve düzleyici modülü, yıkıcı olmayan sıcak değişim teknolojisini, yani Plug-and-Play'i benimsiyor. | |
| Güneş modülü ve düzleyici modülü, donanımsal aşırı gerilim koruması ve yazılımsal aşırı gerilim koruması da dahil olmak üzere çıkış aşırı gerilim koruma fonksiyonuna sahiptir.Ve yazılım aşırı gerilim koruması seçenek için iki mod var: ilk kez aşırı gerilim kilitleme modu, dördüncü kez aşırı gerilim kilitleme modu | |
| Pil yönetimi | Kusursuz pil yönetimi: pil koruması ve otomatik voltaj düzenleme, adımsız akım sınırlama, pil kapasitesinin hesaplanması gibi işlevler,Otomatik eşitleme/yürüyen ücret dönüşümü, online pil testi. |
| Işık ve elektriğin tamamlayıcı yönetimi | Mükemmel ışık/elektrik tamamlayıcı yönetim fonksiyonu, güneş enerjisi kaynağının önceliğini sağlayabilir ve güneş enerjisinin kullanımını en üst düzeye çıkarabilir |
| Güç istatistikleri | Yükle elektrik tüketimi, güneş enerjisinden üretilen enerji, ağdan üretilen enerji, DG üretilen enerji, pil boşaltımı, pil şarjı |
| Veri kaydı |
90 günlük tarihsel verilerin kaydı, tarihsel veriler yüklenebilir. 200 kayıt tarihi alarmı, 10 grup pil testi verisi |
| Alarm fonksiyonu | Kusursuz hata koruma ve hata alarm fonksiyonları |
| Ağ tasarımı |
Ağ esnekliği için kuru temas ve diğer iletişim bağlantıları sağlamak; Yakın uç yazılım yükseltmesini ve gözetimsiz çalışmayı mümkün kılmak |
| İnsanileştirilmiş işletim arayüzü |
LCD, kullanıcı için daha sezgisel ve kullanışlı olan 15 derecelik bir açıyla tasarlanmıştır. Sistemin işletim parametrelerini, istatistiklerini ve geçmiş alarmlarını LCD üzerinden sor. Sistemin LCD ile elle kontrol edilmesi |
| Yıldırım Koruması | Mükemmel yıldırım koruma tasarımı AC ve DC taraflarında |
| Enerji tasarrufu tasarımı | Sistem, düzleyici modülünün uyku enerji tasarrufu fonksiyonuna ek olarak, yük için güneş enerjisi girişinin kullanımını destekler ve öncelik verir, güneş enerjisinden tam olarak yararlanır,Enerji tasarrufu ve sera gazı emisyonlarını azaltmak için |
| Dış mekan tipi | Sistem koruma seviyesi IP55'e kadar, açık havada kullanılabilir. |
|
Sistem
|
Sistemdeki tüm ekipmanlar ön tarafta bakımı destekler. |
| Sistem düzleyici modülü uyku teknolojisini, çift sabit durum kontaktorunu, düşük güçlü şant ve fan hızı ayarlanabilir teknolojisini benimser ve daha belirgin enerji tasarrufu fonksiyonuna sahiptir | |
| İsteğe bağlı AC ısıtıcısı, sistemin düşük sıcaklıklarda güvenilir bir şekilde çalışmasını sağlar | |
| Uzaktan izleme | Modem, internet sunucusuna veri sağlayarak uzaktan izleme gerçekleştirebilen GPRS işlevi ile yapılandırılmıştır. |
Güneş Enerjisi ve Güç Sistemi Uygulamaları ile Hibrit Güç Kabineti:
Kabinemiz açık hava iletişim endüstrisinde yaygın olarak kullanılmaktadır. Kabine çeşitli iletişim ekipmanları, düzleyici güç kaynağı sistemi, izleme ünitesi, pil, optik fiber,vb..
Sokaklarda, bina zirvelerinde, dağ zirvelerinde, kentsel, kırsal, konut alanlarında ve diğer alanlarda kullanılmak için uygundur.
