9U Büyük Kapasite Yerleşik Güç Tedarikçisi Standart 19 inçlik Rak Dahili Dolap
Ürün Detayları
9U gömülü güç kaynağı
,Dahili kabine gömülü güç kaynağı
,Büyük Kapasiteli Gömülü Güç Tedarikçisi
9U Büyük Kapasiteli Dahili Güç Tedarikçisi Standart 19 inç rak veya Dahili Dolap
1.9U Büyük Kapasiteli Gömülü Güç Tedarikçiliği Özellikleri
DC Düzeltme Sistemi 9U yüksekliğinde kritik karşılamak için kompakt tasarım
Fiber ve mikrodalga iletim, erişim cihazı uygulama ihtiyaçları,
Sistemin maksimum gücü 300A, özel AC / pil / yük MCB'leri ile.
Kablolar MCB ve busbar ile ön erişim vardır
- Standart 19 inç genişlik geniş kullanım avantajına sahiptir
- 5U yükseklikte kompakt tasarım, alan ve kurulum maliyeti tasarruf edilebilir
- Ön çalışma ve kablo erişimi, iyi görünümlü ve güvenli bakım
- Kusursuz pil yönetimi, pil ömrünü uzatır. Çeşitli iletişim bağlantıları, RS485, internet bağlantısı, kuru bağlantılar vb.
- Düzleştiricinin ve kontrolör sıcak pluggable, kolay ve hızlı on-line bakım vardır
- Geniş giriş voltaj aralığı ((85-300Vac) güç ağı uyarlanabilir
2.9U Telekom Güç kaynağıParametreler
| Model | ETP48300 | |
| Sistem | Boyut ((mm) | 482.6 ((W) x350.6 ((D) x9U ((H) |
| Ağırlık | ≤ 50kg ((düzleyici modülü olmadan) | |
| Soğutma modu | Zorla hava soğutması | |
| Kurulum modu | 19 inç rakta veya dolaba yerleştirilir | |
| IP derecesi | IP20 | |
| AC dağılımı | Giriş voltajı |
380VAC, üç fazlı |
| Girdi kapasitesi | 2x63A/4P | |
| Girdi sıklığı | 45~65Hz, 50/60Hz olarak değerlendirilmiştir. | |
| AC SPD | 20kA/30kA, 8/20μs | |
|
DC Dağıtım |
Çıktı voltajı | -42~-58VDC, nominal değer: -53.5VDC |
| Maksimum kapasite | 18kW ((6x3000W düzleyici modülü) | |
| Batarya kesiciler |
2x125A/1P |
|
| Yük kırıcıları |
Kullanıcı 1: LLVD1: 1×125A/1P, 1×63A/1P, 1×16A/1P, 1×6A/1P; BLVD1: 1×63A/1P; Kullanıcı 2: LLVD2: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD2: 1×63A/1P; Kullanıcı 3: LLVD3: 1×63A/1P, 2×16A/1P, 1×6A/1P; BLVD3: 1×63A/1P; Kullanıcı 4: LLVD4: 1×63A/1P; BLVD4: 3×10A/1P; |
|
| DC SPD | 10kA/20kA, 8/20μs (içeride tasarlanmış) | |
| Düzeltme Modülü | Giriş voltajı | 85VAC-300VAC, nominal değer: 220VAC |
| Verimlilik | ≥96% | |
| İsimlendirilmiş güç | 3000W ((176~300VAC) | |
| Boyut | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Soğutma modu | Fanla zorla soğutma | |
| Kontrolör | Sinyal girişi | 3 AI ((2 batarya temp., 1 ortam temp.),7 DI ((SPD, 6 ortak DI) |
| Alarm çıkışı | 6 kuru temas | |
| İletişim limanı | RS485/LAN Ethernet/SNMP | |
| Görüntüleme modu | LCD | |
|
Çevre |
Çalışma sıcaklığı |
-40°C~+65°C |
| Depolama sıcaklığı | -40°C~+70°C | |
| Çalışma nemliği | 5% ~ 95% ((kondensasyonsuz) | |
| Yükseklik | 0 ~ 3000m ((Eğer yükseklik 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı 200m yüksekliğinde arttıkça 1°C azalır.) | |
3. ESTEL48v Telekom Güç kaynağı
Bir düzlendirici, alternatif akımı (AC) sabit akıma (DC) dönüştürür ve pilleri şarj etmek için gerekli gücü sağlar.ESTEL'in düzleyici makineleri, gelişmiş kontrol ve izleme özellikleri ile birlikte hem sermaye hem de işletme harcamalarını azaltmaya yardımcı olur.Düzleştiricilerimiz, yer ve ağırlık gereksinimlerini karşılarken mükemmel güç yoğunluğuna sahiptir.Diğer ekipmanlar için bol miktarda yer bırakırlar ve ambalajlama ve taşıma maliyetlerinde tasarruf sağlarlar.Yüksek verimlilikleri toplam enerji tüketimini azaltır ve karbon ayak izini azaltır.
ESTEL'in düzlendiricileri, bağlantıları arka tarafta yer aldığı ve sıcak takılabilir olduğu için kurulumu kolaydır.Genel olarak düzlendiriciler geniş bir AC giriş voltaj aralığını içerir, AC aşırı voltajına karşı koruma ve neytral kaybına karşı isteğe bağlı koruma, bu çözümü AC kamu şebekesi sorunları olan bölgelerde bile çok güvenilir kılar.

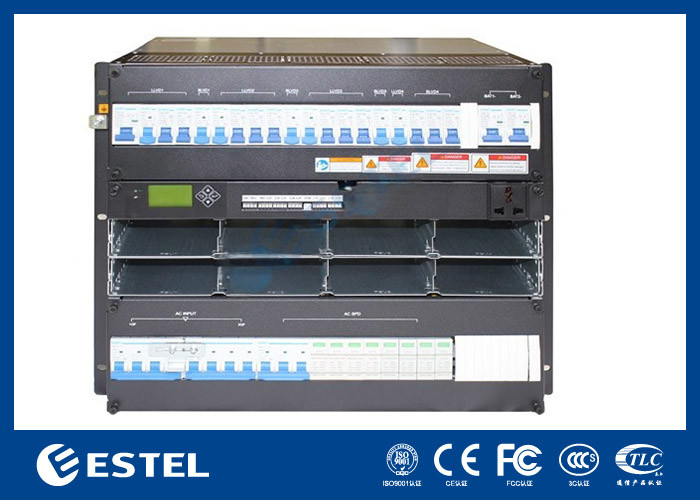

4Ürün Resimleri
Referans için raf üzerine monte edilmiş resimler:
5Kontrolör-MC2600 (Gözetleme Modülü)
MC2600 ön panel
(1) LAN portu (2) RS485 portu (3) Çalışma göstergesi (4) Küçük alarm göstergesi
(5) Ana alarm göstergesi (6) El (7) Düğmeler
Kontrolör düğmesi için tablo açıklaması
| Düğme | Açıklama | |
| ESC |
Ayarları kaydetmeden önceki menüye döner. |
ESC ve ENT düğmelerine basın. Kısa bir süre içinde aynı zamanda Zaman kontrol cihazını yeniden başlatabilir. |
|
Tıp doktoru.
|
Ø Bekleme durumundan ana menüye girilir Ekran. Ø Ana menüden bir alt menüye girilir. Ø Menü ayarlarını kaydeder. |
|
| Yukarı |
Önceki menüye döner veya parametreler değerlerini belirler. Parametre değerlerini ayarlarken, değerleri hızlı bir şekilde ayarlamak için bu düğmeye basılı tutabilirsiniz. |
Parametre değeri, çoklu ip türleri, yukarı veya yukarı basın Her değeri değiştirmek için aşağı düğmesi. Değeri ayarladıktan sonra, basın İmleci hareket ettirmek için onay düğmesi Otomatik olarak geri. |
| DN. |
Bir sonraki menüye geçer veya parametre değerlerini belirler. Parametre değerlerini belirlerken, değerleri hızlı bir şekilde ayarlamak için bu düğmeyi basılı tutabilirsiniz. |
|
Kontrol panelinde gösterge aşağıdaki tabloda gösterilmektedir açıklar
| Türü | Renk | Ülke | Talimatlar |
| Çalışma göstergesi | Yeşil | Yıldırımlar | Kontrolör düzgün çalışıyor. |
| Kapatın. | Kontrolör hatalı veya DC giriş yok | ||
| Küçük Alarm | Sarı | Normalde açık | Kontrolör küçük bir alarm oluşturur. |
| Kapatın. | Kontrolör herhangi bir küçük alarm üretmez | ||
| Büyük alarm. | Kırmızı | Normalde açık | Kontrolör büyük bir alarm oluşturur. |
| Kapatın. | Kontrolör herhangi bir büyük alarm oluşturmuyor |
Kontrolör iki iletişim bağlantısı sağlar.
RS485 iletişim bağlantısı tanımı aşağıdaki tabloda gösterilmiştir
| Pin No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Sinyal adı | RS485+ | - | RS485- | - | - | - | - | - |
LAN Ethernet port arayüzü tanımı Tabloda gösterilmiştir
| Pin No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Sinyal adı | TX+ | TX- | RX+ | - | - | RX- | - | - |
6. Subrack kurulumları
Aşağıdaki resimde gösterildiği gibi alt rafı 19 inçlik rafın üzerine yerleştirin.
1. Adım: Fişi paketten çıkarın.
Ø Adım 2, fişi 19 inçlik rafın içine it.
Ø Adım 3, Sabit vida kurulur (eğer fiş çerçevesinin montaj deliği çerçevenin yüzen fındığının konumuna uymuyorsa,
gerçek tesise göre ayarlanması gerekir).
Düzleştiricinin/Güneş modülünün kurulması
Ø 1. Adım: Modülü paketten çıkarın.
Ø 2. Adım: Modül kolu ön panelde tutun ve modülü yuvaya koyun.
Ø Adım 3, Modülü yavaşça modülün ön paneline it ve güç ile akıt
Dağıtım paneli.
Ø Adım 4, Modül paneline sabitleme vidalarını, modülün çıkmaması için sıkıştırın.
-
