Çift duvarlı zemin montajlı dış mekan elektrikli kablolar klima ve fan 42U ile
Ürün Detayları
42U Dış Elektrikli Kaplama Dolapları
,Açık hava elektrikli kablolar
Çift duvarlı zemin montajlı dış mekan elektrikli kablolar klima ve fan 42U ile
1. Yer üzerine monte edilmiş dış kabin yapısı
(1) Dış Boyut W×D×H 9000×9000×2200mm
(2) Bir bölme,42U boşluk
(3) Bir ön kapı; dış dolap için özel kilit (destek kilit)
(4) Malzeme: GAlvanize çelik, 1,2 mm kalınlığı Sol, sağ ve arka taraf: Sandviç yapı paneli, iç panel: 0,5 mm, dış panel: 0,5 mm; iki panel arasında 45 mm EPS Üst kapak: galvanize çelik, iç panel:1.0mm, dış panel:1.2mm, 40mm PEF iki panel arasında; Kapı ve alt: galvanizli çelik, iç panel:0.8mm, dış panel:1.5mm, 40mm PEF iki panel arasında; Kabin tabanı: galvanizli çelik, 2.0mm kalınlığı
(5) Yüzey işleme: Yağsızlama, turşulama, fosforlu yıkama, temizleme ve güç kaplama.
2. 42U Hava Durumuna Karşı Telekom Kabineti Özellikleri
- Malzeme: kaliteli galvanizli çelik
- Yüzey işleme: yağsızlama, çürütme, pas geçirmez fosfatlama (veya galvanize), toz kaplama.
- Dolabın yük taşıma gücü: ≥400kg
- Giriş koruması: IP55
- Alev geriliği: GB5169.7 testi A'ya uygun
- Mekanik dayanıklılık: her yüzey dikey basınca >980N dayanabilir; kapı açıldıktan sonra, dış ucu dikey basınca >200N dayanabilir.
- yalıtım direnci: topraklama cihazları ve kabin gövde parçaları arasındaki yalıtım direnci 2 × 104M/500V ((DC) 'den daha düşük değildir.
- Direnme voltajı: topraklama cihazları ve kabin gövde parçaları arasındaki direnme voltajı 3000V ((DC) / 1 dakikadan daha düşük değildir.
3Çifte Duvarlı Kaplama Tablo 1 Standart Uygunluk
| Standart | Açıklama |
| GB/T 17626.7-1998 | Elektromanyetik uyumluluk |
| GB4706.1 | Ev aletlerinin ve benzer kullanım için kullanılan elektrikli aletlerin güvenliği. |
| GB4798.1 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - depolama |
| GB4798.2 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - nakliye |
| GB4798.3 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - kullanım |

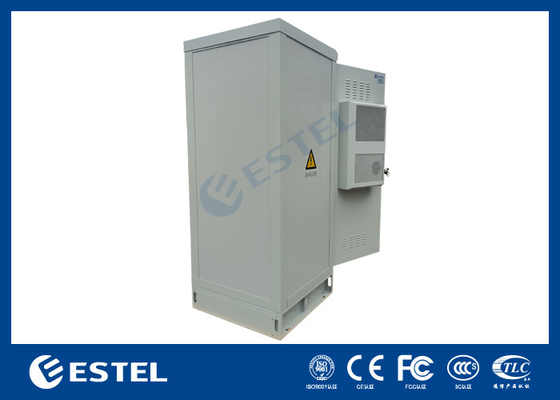

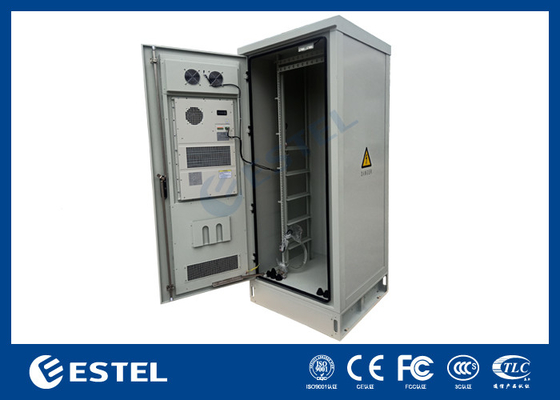

4. Yere monte kabine Resimler ve Şema
5. Hava kondisyonu teknik parametreleri ile kabine
| Ürün | Türü | Teknik parametreler |
| Yapı | Boyut |
Dış Boyut: W*D*H 900*900*2200mm |
| Şekil | Bir bölme | |
| Ekipmanın kurulum yöntemi | 19 ′′ raf, 42U | |
| Kapı | Bir ön kapı ve dış dolap için üç nokta kilitli (destek kilitli) | |
| Malzeme | Galvanizli çelik, 45 mm EPS ile tek duvarlı | |
| Isı yalıtımı | 45 mm EPS | |
| Girme Koruması | IP55 | |
| Kurulum Yolu | Yere sabitlenmiş, montaj aksesuarları ile | |
| Sıcaklık Kontrolü | Soğutma | Klima ve fan |
| Işıklandırma | LED lamba | LED lamba |
| Sıcaklık | Sıcaklık | Çalışma sıcaklığı: -40°C ~ +55°C |
| Depolama sıcaklığı: -50°C ~ + 70°C | ||
| Taşıma sıcaklığı: -50°C ~ +70°C | ||
| Nemlilik | Nitelikli Nemlilik | 5% ~ 95% |
| Basınç | Hava basıncı | 62kpa ~ 101kpa (0m ~ 5000m yüksekliğe benzer) |
| Radyasyon yoğunluğu | Güneş Radyasyonu Yoğunluğu | 1120 × (1±5%) W/m2 |
6- Klima ile dolap.Aksesuarlar Listesi
| - Hayır, hayır. | Ürün | miktarı | Birim | Özellikleri |
| 1 | Dış mekan elektrik dolabı | 1 | Çizgi |
(1) Dış Boyut: W*D*H 900*900*2200mm (2) Bir bölme: 19 ¢, 42 U (3) Bir ön kapı ve dış dolap için üç nokta kilitli (destek kilitli) (4) Malzeme: Galvanizli çelik, 45mm EPS ile tek duvarlı |
| 2 | Klima | 1 | Çizgi | Soğutma kapasitesi: 1500W, güç kaynağı: 220VAC 50HZ |
| 3 | Fan | 1 | PC | İki 220VAC fan |
| 4 | LED lamba | 1 | PC | 48VDC |
| 5 | Paket | 1 | Çizgi | Ahşap kasa |
7. Kabine LED Lamba
LED lambası dolabın üst kısmına monte edilmiştir.
8. KabineYer montajı
- Kabine, korozyon önleyici kaplamalı topraklama bakır çubuğu içerir.
- Dolabın metal kısmı birbirine bağlanmalı ve topraklama çubuğu ile bağlanmalıdır.
- Kabinin içindeki diğer ekipmanların koruyucu topraklamaları, topraklama çubuğuna bağlanmalıdır.
9. Kabine Hava Soğutma
Klima
Soğutma kapasitesi: 1500W.
Güç kaynağı: 220VAC 50HZ

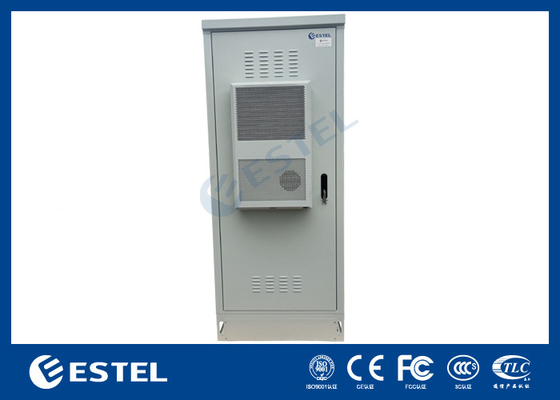

Ön kapıya takılmış.
10Paketleme ve Nakliye
Kabine paketi, ihracat için uygun, fumifikasyonu olmayan ahşap kabın kullanır.
-
