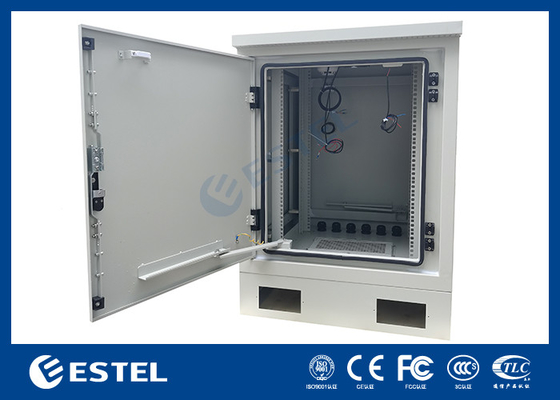

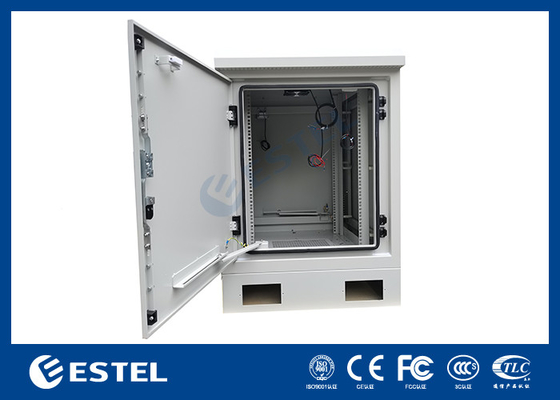

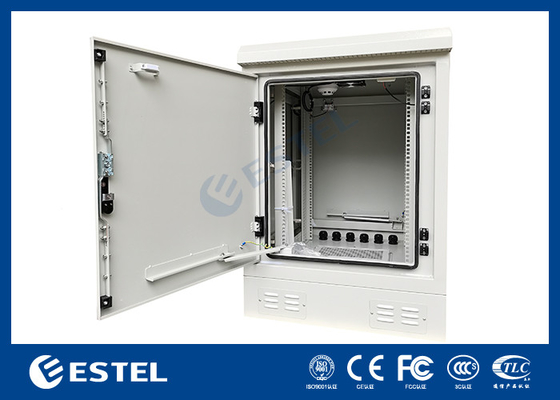

17 inçlik raf ve içi ve soğutma için fanı olan 17U zemin monte dolabı

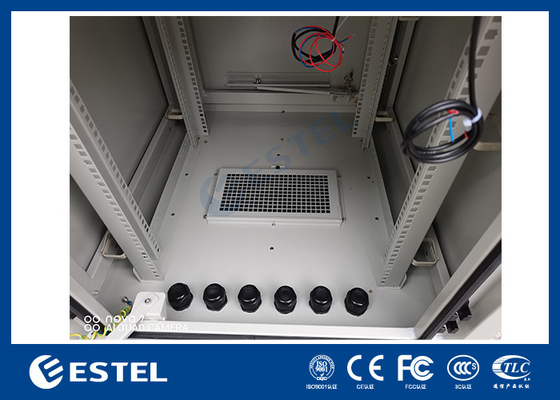

17U Florr Montajlı Dolabı İçinde 19 inç rak ve soğutma için fan

1Dış Telekom Kabineti'nin arka planı.

ESTEL'in Telekom Kabinesi çeşitli ülkelerde ve bölgelerde kullanılıyor ve farklı bölgelerin farklı gereksinimleri var.Bu makalede bizim geçmiş tecrübelerine dayanarak Dış Telekom Kabineti için genel tasarım gereksinimleri açıklanır.

2Dış Telekom Kabineti Yapısı

Açık hava telekom kabin sistemi düzleyici modülleri, izleme birimi, güç dağıtım birimleri, pil paketleri, sıcaklık kontrolü ve diğer ekipmanları içerir.Hepsi bir dışarı dolabında kurulurlarTümü bir açık hava dolabı bir ekipman bölmesi, bir pil bölmesi ve bir kablolama kanalına ayrılmıştır.Çevre zor., ve kurulum yerleri genellikle yol kenarı, çatı, dağ, telefon direği vb. gibi nispeten uzakta.Ya da direğe.Bu nedenle, Dış Telekom Kabine sistemi koruma seviyesi, ısı dağılımı, korozyon karşıtı, tuz püskürtmesi, hırsızlık karşıtı ve yıldırım koruması açısından yüksek gereksinimlere sahiptir.Taşınabilir olması gerekiyor.Dış Telekom Kabineti sisteminin yapısal parçalarının çoğu, kesme, damgalama, bükme,kaynak, nitleme, yüzey işleme ve diğer işlemler.

3. Dış Telekom Kabine Sistemi Tasarımı

Üretim süresini azaltmak için parçaların uyumluluğunu ve çok yönlülüğünü artırmak için mümkün olduğunca standart bileşenleri ve parçaları kullanmak;Sistemin çeşitli fonksiyonel modüllere bölünmesi için mümkün olduğunca modüler tasarım kullanınParçalar, bileşenler ve fonksiyonel modüller mümkün olduğunca bağımsız olarak yüklenebilir ve boşaltılabilir,Üretimi organize etmek için uygun olan, hata ayıklama ve yerinde bakım, örneğin yıldırım koruma modülleri, fan modülleri, toz filtre modülleri, AC güç dağıtım üniteleri vb.

Yapısal tasarım işleme teknolojisi ve montaj teknolojisi ile yakından ilişkilidir.İşleme ve montaj teknolojisi gerçek üretime göre seçilmelidir., seri boyutu, teslimat döngüsü ve işletmenin işleme maliyeti. seri küçük olduğunda, lazer kesimi kalıp maliyetini azaltmak için kullanılabilir.Parçaların delikleri ve boşlukları düzensiz olabilir., ve tasarım daha esnek olacaktır; seri büyük olduğunda, üretim verimliliğini artırmak için matraz baskı kullanılır.Blank ve blanking düzenli olmalı ve mevcut kalıplarla işlenebilirDış Telecom dolapları çoğunlukla kaynaklanır ve küçük partiler için manuel kaynak kullanılır.Robot lazer otomatik kaynak verimliliğini artırmak ve deformasyon azaltmak için büyük partiler için kullanılabilirBu noktada, parça yapısının otomatik kaynaklanmasının uygulanabilirliği dikkate alınmalıdır.

Açık hava telekom kabininin güç kaynağı sistemi saha ortamında kurulur ve kurulum ve bakım koşulları karmaşıktır.Kurulum ve bakım işlemlerinin uygulanabilirliği ve kolaylığıÖrneğin, çalıştırılacak anahtarlar ve düğmeler 0,5 metre ila 1,8 metre yükseklikte yerleştirilmelidir.Ekran 1 yüksekliğe yerleştirilmelidir..0m ile 1.6m arasında; sökülecek ve bakım yapılacak parçalar çok ağır olmamalı ve kurulum yüksekliği çok yüksek olmamalıdır.

4. Dış telkomatik kabine sisteminin genel yapısı ve düzenlenmesi

Elektriksel tasarıma göre, müşteri tarafından istenen çıkış ve giriş hattı yöntemleri, sistem kurulum alanı ve kurulum yöntemi,Sistemin genel yapısal düzenleme tasarımı yapılır.Sadece bir dolap olduğunda, ekipman bölmesi üstte, batarya bölmesi altta ve kablo geçitleri her iki tarafta.Ekipman dolabını ve pil dolabını ayırın.Düzleyici modülü ana ısı kaynağıdır ve soğutma hava kanalının hava çıkışına yakın, dolabın üst kısmına yerleştirilmelidir.İzleme ünitesinin sıcaklığı yüksek olduğunda, sistemin istikrarını etkileyecektir, bu nedenle yüksek sıcaklıklı ısı akışını önlemek gerekir.

AC ve DC güç dağıtım ünitelerinin yapısal tasarımı ve montajı, devre kesicinin ve diğer bileşenlerin bakım sırasında kolayca değiştirilebilmesini sağlamalıdır.Ayrıca kabloların kullanışlı ve kullanılabilirliği.Aynı kapasiteli bir güç kaynağı sistemindeki ana değişiklikler, güç dağıtım ünitesinin giriş ve çıkış dallarının sayısı ve yükün kapasitesidir.Çevre kesicilerinin sayısındaki değişimde ve özelliklerin kombinasyonunda yansıyanBu nedenle, güç dağıtım ünitesi modülerleştirilir ve parçaları genelleştirilir.Tasarım ve üretim verimliliğinin iyileştirilmesi, ve bakım ve değiştirmeyi kolaylaştırmak.

Düzleştirme cihazı, izleme ünitesi, AC güç dağıtım ünitesi, DC güç dağıtım ünitesi ve diğer aksesuarları ekipman bölmesine yerleştirin.İletişim ekipmanlarının yerleştirilmesi için yer ayırmakEkipmanın yerleştirilmesi ve rafın sabitlenmesi için ekipman bölmesinin içinde en az 4 kurulum direği olmalıdır.ve standart 19 inçlik veya 21 inçlik ekipman kurulabilir

Batarya bölmesi, pillerin monte edilmesi için kullanılır.Pil bölmesi, çeşitli ana marka pillerle uyumlu olmalıdır.Farklı tip piller için, pil bölmesinin yapısal gereksinimleri farklıdır.

Klima ve ısı değişimi dışındaki telekom kabinleri için,Akü bölümü ve kurşun-asit pillerin yerleştirildiği ekipman bölümü, güç kaynağı ekipmanlarının ve iletişim ekipmanlarının asitli sis korozyonunun önlenmesi için tamamen izole edilmelidir.Batarya bölmesinde zararlı gazları boşaltmak için bir hidrojen boşaltma cihazı olmalıdır; şarj ve boşaltma sırasında batarya ısınır ve şişer.Bu nedenle piller arasındaki mesafe 10 mm'den fazla olmalıdır.; pil desteği çerçevesi ve tepsisi yeterli dayanıklılığa sahip olmalıdır; titreşimden hasar görmüştür. Pil bölmesinin koruma düzeyi IP44'e ulaşmalıdır.

5Dış Telekom Kabineti Soğutma

Açık hava telekom kabin sisteminin soğutma yöntemleri şunları içerir: doğal soğutma, fan soğutma, ısı değiştiricisi soğutma ve klima soğutma.Sistemi kurma ve kullanım ortamına ve ısı üretimine göre ısı dağılımının türünü ve ısıtmanın gerekli olup olmadığını seçin..

Fan Soğutma

Sıcaklığı kontrol edilen DC fan, dolabın içindeki ısıyı zorla boşaltmak için kullanılır.Ama dışarıdan toz getirecek., ıslaklık ve koroziv gaz kabineye, kabinde ekipman güvenilirliği etkiler.Kabinetteki tüm havalandırma delikleri böceklerin ve kemirgenlerin girmesini önlemek için korozyona dayanıklı ekranlar ve toz geçirmez ağlarla donatılmalıdır, ve toz geçirmez ağlar ve ekranlar temizlenmesi, bakımı veya değiştirilmesi kolay olmalıdır.AC FAN kullanmanızı önermiyoruz., çünkü AC FAN sistemi doğrusal olmayan bir yüktür ve başlatma sırasında büyük bir başlangıç akımı üretir, bu da UPS sistemine yüksek gereksinimler getirir.

Klima

En etkili ve en hızlı soğutma yöntemi, dolabın iç sıcaklığını ortam sıcaklığından daha düşük hale getirebilir.,Ancak yüksek maliyet ve yüksek enerji tüketimi vardır. AC gücü kapandığında, klima çalışmaz ve düzenli bakım gerektirir. Ayrıca, güneş enerjisi senaryosunda,Klima enerjisinin tüketimi açıkça kabul edilemez, bu yüzden bu ısı dağılımı yönteminin büyük sınırlamaları var.

Isı Değiştiricisi

Sıcaklık değiştiricisinin prensibi, içeride ve dışarıda dolaşan havanın bağımsız olarak ısı aktarma ortamı üzerinden ısıyı değiştirmesidir.böylece dolabın iç sıcaklığını azaltır. Isı değiştiricisi, kabinin tepesine veya ön ve arka kapı panellerine yerleştirilir. Kabin tamamen kapalıdır ve koruma seviyesi IP55 veya daha yüksek olabilir,ve su geçirmez, nem, korozyon ve toz geçirmez mükemmel. sıcaklık kontrolü ile, sıcaklık yüksek olduğunda sıcaklık düşürülür,ve dış dolaşım fanı düşük sıcaklıkta kapalıdırBu soğutma yönteminin maliyeti ılımlıdır, ancak dezavantajı, iç sıcaklığın her zaman dış sıcaklıktan daha yüksek olmasıdır.

Soğuk bölge için ısıtıcı

Kışın aylık ortalama sıcaklığın -10°C'den daha düşük olduğu düşük sıcaklıklı ortamlarda, ısıtma ve ısı koruması için ısıtma bileşenleri veya ısıtıcılar da gereklidir.Neden -10°C'ye ayarlandı?, çünkü açık hava telekom kabinleri genellikle pillere sahiptir ve pillerin -10°C'nin altında boşaltılması çok zor olacaktır. Bu nedenle, bu senaryolar için ısıtıcılar vazgeçilmez hale gelir.

Dış Dolap Isıtma Özellikleri

Kapılar, yan paneller ve dolabın arka panelleri, güneş radyasyonunun etkisini ve ısı korumasını azaltmak için çift katmanlı kabuk veya sandviç panel yapısını benimser.Kabinetin dış kaplama tabakası ısı emilimini azaltmak ve ısı dağılımını artırmak için açık bir renk benimser.

6Dış Telekom Kabineti Giriş Koruması

Sistemin su geçirmezliği IPX5 su geçirmezlik derecesi gereksinimlerini karşılamalıdır, klima dolaplarının ve ısı değiştiricileri dolaplarının toz geçirmezliği IP5X derecesi gereksinimlerini karşılamalıdır.ve fan dolaplarının veya doğal soğutma dolaplarının toz geçirmezliği IP4X sınıfı gereksinimlerini karşılar.

Kabininin üç kanatlı tasarımı nem karşıtı, tuz karşıtı sprey ve küf karşıtı gerektirir; üç kanatlı tasarımda,Ürünün koruma düzeyi, ekipmanın kullanım ortamına göre belirlenmelidir., ve istenen koruma performansına sahip koruma sistemi, koruma seviyesinin ihtiyaçlarına göre seçilmelidir.Dolabın dış yüzey kaplaması korozyona dayanıklı ve güneş ışınlarına karşı dayanıklı olmalıdır., ve dolabın iç yapısal parçaları korozyona dayanıklı kaplama veya kaplama ile kaplanmış olmalıdır. Dışarıdaki durgun su yapılarından kaçının.

Kabinin tüm dış katmanları ve kapıları iyi topraklanmış olmalıdır; AC kabloları, DC kabloları, sinyal kabloları ve toprak kabloları bağımsız kablo giriş deliklerine sahip olmalıdır.ve ayrı ayrı yönlendirilmeli ve bağlanmalı.Uzun kablolar mümkün olduğunca kullanılmamalıdır; kablo kabloları cihazı ve sıcak hava çıkışını geçmemelidir; bakır çubuklar mümkün olduğunca kısa olmalıdır;İzleme modülü, AC güç dağıtım ünitesi ve AC kablolarından mümkün olduğunca uzakta olmalıdır.Yerleştirme vida ve kablo özellikleri standart gereksinimleri karşılamalıdır.

6Sonuç

Açık hava telekom kabininin tasarımı ve üretimi sistematik bir projedir. Güç kaynağı, yapı, koruma, ağ vb. konusunda deneyimin sentezi gereklidir.İyi bir açık hava telekom kabin sistemi OPEX'i büyük ölçüde azaltacaktır..ESTEL'in tutarlı felsefesi, CAPEX ve OPEX'in eşit derecede önemli olması ve müşterilerin OPEX'ini mümkün olduğunca azaltmaya çalışmaktır.
