Düzleştiricinin güç sistemi ile zemine monte edilmiş entegre açık hava telekom ekipman dolapları
Ürün Detayları
Entegre açık hava telekom ekipman dolapları
,Yere monte edilmiş açık hava telekom ekipman dolapları
,Korrozyona karşı telekom ekipmanları rafları
EntegreDışarıdaKapalı19 inç.Yere monte edilmişÇubukDüzeltme güç sistemi ile ekipman dolabı
- EntegreDışarıdaKaplama özellikleri:
● Ağır işlevli dış mekan inşaatları
● 40 raf birimi (RU), standart 19 ′′ ray
● Ön erişim (arka erişim isteğe bağlı)
● Hırsızlığa karşı üç nokta kilitleme sistemi, desteklenmiş kilit
● Dışarıda toz kaplama, korozyona karşı
● Standart Renk: açık gri, RAL7035.
● Kablo girişi dolabın altında
● Yerleştirme çubuğu
● Kapı kapağını ekleyin
● İsteğe bağlı soğutma çözümleri: fan havalandırması, klima, ısı değiştiricisi
- EntegreDışarıdaKaplama Tekniği Parametresi
| Yapılandırma | Ürün | Teknik parametreler |
| Kabine | Model | ET9090210-40U |
| Koruma seviyesi | IP55 | |
| Dış Boyut | H2100mm × W900mm × D900mm | |
| İç boyut | 19 inç, 40U | |
| Malzeme |
Galvanizli çelik, 1.2 mm kalınlığında, tek duvarlı. Taşıma parçalarının kalınlığı: 2,0 mm |
|
| İzolasyon | PEF | |
| Kaplama | POleester toz kaplama | |
| Renk | RAL7035 | |
| Kilitle. | Hırsızlık karşıtı üç nokta kilitleme sistemi | |
| Hinge | İç menteşe | |
| Kurulum Seçenekleri | Yere sabitlenmiş | |
| Kablo Yönlendirme | Kablo kablosunun altından içeriye ve dışarıya | |
| Bakım | Bir ön kapı, bir arka kapı. | |
| Soğutma | IVS(Akıllı Havalandırma Sistemi) |
Model:12038 Güç kaynağı: AC220V, 50Hz 4 fan + 1 fan sıcaklık kontrolörü |
| Telekom düzleyici sistemi |
Model: ET48300-Y45D613A Yükseklik: 13U (1) Düzeltme modülü: 4KWx9; Fotovoltaik modülü: 3KWx8 (2) AC giriş: 380VAC, 63A/3P*1 (3) DC çıkışı: Çıkış voltajı: -42Vdc~-58Vdc; Yük kırıcı: LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; Pil kesici: 125A/1P*4 (4) İzleme modülü: İletişim arayüzü: RS485; SNMP |
|
| Diğerleri | LED lamba | |
| Giriş koruması düğmesi. | ||
| Çevre | Çalışma sıcaklığı | -40°C~+55°C (+Güneş Radyasyonu) |
| Depolama sıcaklığı | -40°C~+70°C | |
| Çalışma Nemliği | 5% ~ 95% ((Kondansiyon yok) | |
| Çalışma Yüksekliği | 0 ~ 4000 metre | |
- Kabine diyagramı
- Telekom Düzeltme Sistemi Veri Sayfası
| Kategoriler | ET48300-Y45D613A | |
| Sistem | Boyut ((mm) | 482.0(W) *350.0(D) *13U(H) |
| Ağırlık | ≤20kg ((düzleyici modülü olmadan) | |
| Soğutma modu | Doğal soğutma | |
| Kurulum modu | 19 inç rakta veya dolaba yerleştirilir | |
| IP derecesi | IP20 | |
| AC dağılımı | Giriş Voltajı | 353-406Vac |
| Adlık giriş voltajı | 380Vac | |
| Girdi kapasitesi | 63A/3P | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Psıcak voltajikDDağıtım | Giriş Voltajı | 120-425Vac |
| Adlık giriş voltajı | 340Vac | |
| Girdi kapasitesi | 25A/2P*8 MCB | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC Dağıtım
|
Çıktı voltajı | -42-58VDC, nominal değer: -53.5VDC |
| En yüksek kapasite | 24kW | |
| Pil bağlantısı | 125A/1Px4 | |
| Yük kırıcıları |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| DC SPD | 10kA/, 8/20μs | |
| Düzeltme | Verimlilik | ≥96% @ 340Vdc/ 53.5VDC nominal yük |
| İsimlendirilmiş güç | 3000W ((200 ∼425Vdc) | |
| Çalışma sıcaklığı | -40°C~+75°C (tam çıkış 55°C'den aşağı) | |
| Boyut | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Soğutma modu | Fanla zorla soğutma | |
| Kontrolör | Sinyal girişi | 4 AI ((3 pil sıcaklığı, 1 ortam sıcaklığı), 6 DI ((SPD, 6 ortak DI) |
| Alarm çıkışı | 4 kuru temas | |
| İletişim limanı | LAN/RS232/RS485 arayüzü,LAN-SNMP,TCP/IP | |
| Görüntüleme modu | LCD | |
|
Çevre
|
Çalışma sıcaklığı | -40°C~+65°C |
| Depolama sıcaklığı | -40°C~+70°C | |
| Çalışma nemliği | 0%~95% ((kondensasyonsuz) | |
| Yükseklik | 0 ~ 3000m ((Eğer yükseklik 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı, 200m yüksekliğin artmasıyla 1°C azalır.) | |
- Düzleştirme sisteminin denetleyicisi:
- MC2600, MEGMEET tarafından geliştirilen yeni nesil DC güç denetleyicisidir.Bu izleme ile bir güç izleme sistemi oluşur.
Megmeet'in düzleyici modülleri, güneş modülleri ve dağıtım takma çerçeve (veya dağıtım dolabı) ile birlikte modül, insan-makine arayüzlerinde etkileşimli işlemleri gerçekleştiriyor,Sistem çalışma durumunun izlenmesiMC2600 denetleyici, CAN, RS485, Ethernet ve kuru kontaklar gibi birkaç iletişim arayüzü sağlar.RS485 ve Ethernet portları esnek uzatma fonksiyonu ve parametreler ayarlamasını sağlar, firmware ve günlükler indirme / yükleme, uzaktan izleme sistemi erişim, ve uzak izleme gerçekleştirebilir.MC2600, düzleyici modülleri ve güneş modülleri için ayrı sistem veya hibrit güç sistemi olarak kullanılabilir..
- Sistem Kompozisyonu
MC2600 denetleyicisi düzleyici modülleri, güneş modülleri, dizel jeneratörleri, dağıtım fişleme çerçevesine (veya
Şekil 1-1 sistem izleme çözümünü göstermektedir.
- IVS(Akıllı Havalandırma Sistemi)Çalışma prensibi
Sistem, telekom odası için hava dolaşımını, hava filtrasyonunu ve soğutma kontrolünü sağlayan akıllı bir havalandırma sistemidir.Doğal soğutma için soğuk havayı dışarıdan telekom odasına çekip sıcak havayı dışarıya çıkarır.Sistem bağımsız olarak veya klima soğutma cihazı ile entegre olarak kullanılabilir.
Teknik parametreler
Güç kaynağı: DC48V;
Akım: 1A;
Hava hacmi: 560CFM;
Gürültü: ≤55dB;
Uygulama: Çeşitli dolap türlerine uygulanabilir.
Çalışma Şeması
| Başlar Normal | Klima arızası | Başarısızlık | ||||||
| Fan On | Klima açık. | Fan On | Fan On | LVLD'den sonra | ||||
| Dolabın içindeki sıcaklık | < 35oC | 35oC - 40oC | >40oC | < 35oC | ≥35oC | < 35oC | ≥35oC | |
| Klima | Kapatın. | Kapatın. | Aktarma Otomatik Başlatma | Kapatın. | Kapatın. | Kapatın. | Kapatın. | Kapatın. |
|
Zeki. Havalandırma sistemi |
Tek fanı çalıştır ve çalışmaya başla | Çoklu fanlar çalışmaya başlıyor. | Kapatın. | Tek fanı çalıştır ve çalışmaya başla | Çoklu fanlar çalışmaya başlıyor. | Tek fanı çalıştır ve çalışmaya başla | Çoklu fanlar çalışmaya başlıyor. | Kapatın. |
- KabineStandart Uygunluk Tablo
| Standart | Açıklama |
| GB/T 17626.7-1998 | Elektromanyetik uyumluluk |
| GB4706.1 | Ev aletlerinin ve benzer kullanım için kullanılan elektrikli aletlerin güvenliği. |
| GB4798.1 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - depolama |
| GB4798.2 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - nakliye |
| GB4798.3 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - kullanım |

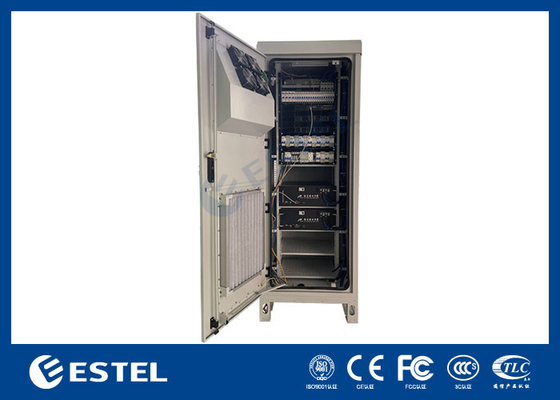

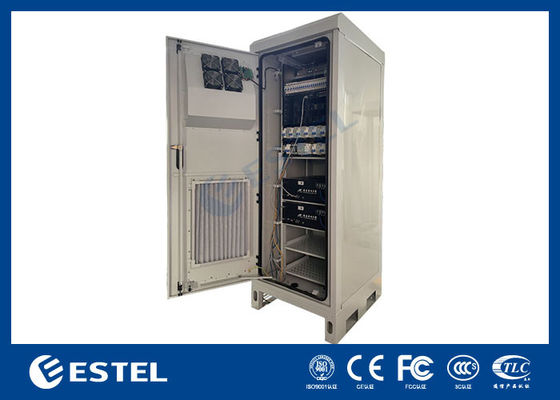

- KabineResimler
- Ambalaj ve Nakliye
Kabine paketi, ihracat için uygun, fumifikasyonu olmayan ahşap kabın kullanır.
-
