20U 1.2m Yükseklik Zemin Montajlı Dış Kapalı Ekipman 19 Inch Rack Kabineti
Ürün Detayları
Yere monte edilmiş 20U dış kaplama
,Galvanizli çelik 19 inçlik raf kabı
,PEF yalıtım 19 inç raf dolabı
20U 1.2m Yükseklik Yere monte edilmişDışarıdaKapalı19 inç rakEkipman dolabı
1.20U Telekom Kabineti Özellikleri
● Ağır işlevli dış mekan inşaatları
● 20 raf birimi (RU), standart 19 ′′ ray
● Ön erişim (arka erişim isteğe bağlı)
● Hırsızlığa karşı üç nokta kilitleme sistemi, desteklenmiş kilit
● Dışarıda toz kaplama, korozyona karşı
● Standart Renk: açık gri, RAL7035.
● Kablo girişi dolabın altında
● Yerleştirme çubuğu
● Kapı kapağını ekleyin
● İsteğe bağlı soğutma çözümleri: fan havalandırması, klima, ısı değiştiricisi
2. Kabine IP sınıfı
- Giriş koruması IP55, müşteri'nin gerçeklerine göre IP65 dolabı sağlayabiliriz.
- Ağır galvanizli malzemeden yapılmış.
- Ön kapı ve arka kapı standart üç noktalı hırsızlık karşıtı kilit kullanır. Kapı kilitleri üst, orta ve alt üç noktalı kilit yapısı oluşturur.Kilitleme etkisi güvenli ve güvenilir.
- Standart 19 inçlik montaj direkleri.
- Çelik ölü kilitleme sistemi kilitli kapılar (destek PADLOCK)
-Düz gömme yoluyla yeraltı köküne veya yerden yukarı sütun taban sistemine monte edilir
- Kablo girişleri standart olarak taban yoluyla verilir. İstenirse yan veya çatı girişleri mevcuttur.
3Kabine talimatları.
Standart dolaptan daha fazlasına ihtiyaç duyanlar için, bu seriler aynı zamanda çok sayıda seçeneğe sahip, gerçekten güvenli ve özelleştirilmiş bir çözüm sunabilir.Herhangi bir elektronik ekipman için iklim kontrollü bir ortam sağlamak, elektrik yük panelleri ve kablo giriş çözümleri.
Bu dolap 1200 mm yüksek, 600 mm geniş ve 600 mm derin.
- Standart Uygunluk Tablo
| Standart | Açıklama |
| GB/T 17626.7-1998 | Elektromanyetik uyumluluk |
| GB4706.1 | Ev aletlerinin ve benzer kullanım için kullanılan elektrikli aletlerin güvenliği. |
| GB4798.1 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - depolama |
| GB4798.2 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - nakliye |
| GB4798.3 | Elektrikli ve elektronik ürünler için başvuruda mevcut çevresel koşullar - kullanım |
- KabineTEknik parametreler
| Yapılandırma | Ürün | Teknik parametreler |
| Kabine | Model | ET6060120-EQ |
| Koruma seviyesi | IP55 | |
| Dış Boyut | H1200mm × W600mm × D600mm | |
| İç boyut | 19 inç, 20U | |
| Malzeme |
Galvanizli çelik, 1.2 mm kalınlığında, tek duvarlı. Taşıma parçalarının kalınlığı: 2,0 mm |
|
| İzolasyon | PEF | |
| Kaplama | POleester toz kaplama | |
| Renk | RAL7035 | |
| Kilitle. | Hırsızlık karşıtı üç nokta kilitleme sistemi | |
| Hinge | İç menteşe | |
| Kurulum Seçenekleri | Yere sabitlenmiş | |
| Kablo Yönlendirme | Kablo kablosunun altından içeriye ve dışarıya | |
| Bakım | Bir ön kapı, bir arka kapı. | |
| Soğutma |
AC klima |
500W 220VAC 50Hz, ön kapıya tak. |
| Diğerleri | LED lamba | |
| Giriş koruması düğmesi. | ||
| Çevre | Çalışma sıcaklığı | -40°C~+55°C (+Güneş Radyasyonu) |
| Depolama sıcaklığı | -40°C~+70°C | |
| Çalışma Nemliği | 5% ~ 95% ((Kondansiyon yok) | |
| Çalışma Yüksekliği | 0 ~ 4000 metre | |

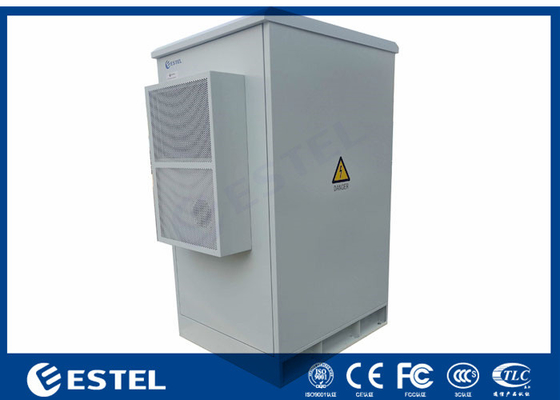

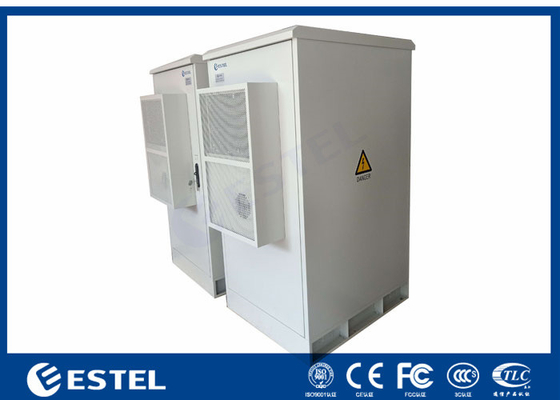

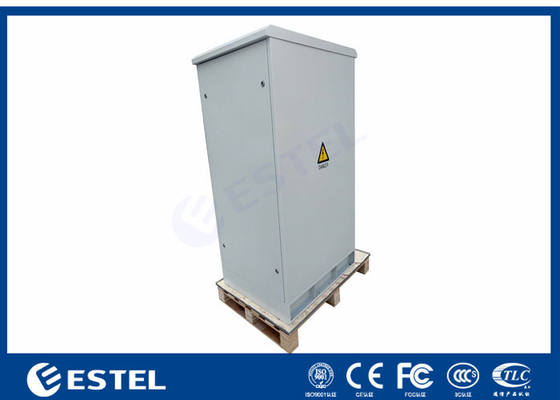

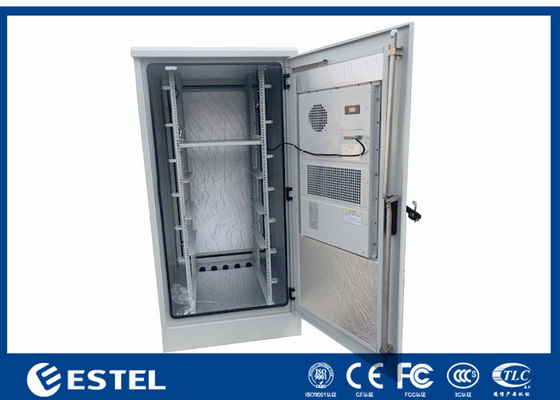

- KabineResimler
Klima veri sayfası:
1) Ürünün tanıtımı
2) Klima, dolap için kendiliğinden geliştirilen bir tür soğutma ürünüdür.İç elektronik ekipman çevre sıcaklığına duyarlıdır ve içeriden ve dışarıdan tamamen izole edilmelidir.Bu ürünün çoklu fonksiyonları, yüksek güvenilirliği ve güçlendirilmesinden sonra karmaşık hata ayıklama yapmadan çalışmaya başlayabileceği özelliği vardır.
3) İç döngü hava yolundaki fan, buharlaştırıcı yüzgeçleri ile hava ısı değişimi yapmak için yukarıdan sıcak havayı emiyor ve soğutulmuş havayı klima'nın aşağı tarafından gönderir.Kabinetteki hava sıcaklığı düşürme amacına ulaşmak için döngü yapabilirBu arada, dış döngü hava yolundaki fan, dış soğuk havayı aşağıdan emiyor ve ısı değişiminden sonra sıcak havayı yukarıdan boşaltıyor.
4)
5) Klima teknolojisi parametreleri
6) Kurulum şeması
8.Çeşitli soğutma sistemiSeçiminiz için.
- Doğal havalandırma soğutma sistemi
- DC/AC klima soğutma sistemi
- Sıcaklık değiştiricisi soğutma sistemi
- Fan soğutma sistemi
- TEC soğutma sistemi
P 9. Ambalaj ve Nakliye
Kabine paketi, ihracat için uygun, fumifikasyonu olmayan ahşap kabın kullanır.
-
