IP65 Dış Mekan Duvar Tipi Kabinet19inç standart RafGalvanizli Çelik Ekipman Dolabı


1.Dış Mekan Duvar Tipi Kabinet Özellikler

(1) Kabin Tanımı

Kabin YapısıVeMalzeme

Kabin, ön kapıda klima ve fanlar bulunan 19” ekipman montaj rafı dahil ekipman dolabıdır.

Kabin galvanizli çelikten yapılmıştır, tek cidarlı, levha kalınlığı: 1,5 mm, yatak plakası kalınlığı: 2,0 mm. Yalıtım malzemesi 20 mm PEF'dir.Kabin montajlı tiptir.

Dolap Kapısı ve Kilidi

Kabin kapısı gömülü yapı kullanır.Kapı açılma açısı 110°'den büyüktür ve kapı sınırlama cihazı açılma açısını sınırlayabilir.Kilit, asma kilidi destekleyen hırsızlığa karşı korumalı üç noktalı kilittir.Her kabin kapısı, çevre izleme ünitesi ile birlikte çalışan açık kapı sensörü içerir.

(2) Teknik Parametreler

(1) Dış Boyut Y930mm×G650mm×D750mm

(2) Bir bölme, 14U

(3) Ekipman Kurulum Yöntemi:19” standart raf

(4) Bir ön kapı ile

(5) dış mekan kabini için hırsızlığa karşı üç noktalı kilitli (destek asma kilit)

(6) Malzeme: Isı yalıtımlı tek cidarlı 1.5mm Galvanizli Çelik

(7) Giriş Koruması: IP55

(8) Sıcaklık Kontrolü: DC48V 500W Klima

(9) LED lamba:48V LED lamba

(10) Çalışma Sıcaklığı: -40°C ~ +55°C

(11) Saklama Sıcaklığı: -50°C ~ + 70°C

(12) Taşıma Sıcaklığı: -50°C ~ +70°C

(13) Nem Bağıl Nem %5 ~%99

(14) Hava Basıncı: 62kpa ~ 101kpa (0m ~ 5000m irtifaya benzer)

(15) Güneş Radyasyonu Yoğunluğu:1124 × (%1±5) W/m2

(3) Aksesuar Listesi

2. Dış Mekan Duvara Monte Kabin ApplikasyonKapsam


Dış Telekom Kabini, esas olarak 4G sistemi, iletişim/ağ entegre hizmeti, erişim/iletim anahtarlama istasyonu, acil durum iletişimi/iletim vb. gibi iletişim baz istasyonunda kullanılır.


3.KabineÖzellikler

-Giriş koruması IP55'tir, müşterinin fiili durumuna göre IP65 kabini sağlayabiliriz.
-Güçlü galvaniz malzemeden imal edilmiştir.
-Ön kapı standart üç noktalı hırsızlık önleme kilidi kullanır.Kapı kilidi bir üst, orta ve alt üç noktalı kilitleme yapısı oluşturur.Geniş alana sahip kabin için kilitleme etkisi güvenli ve güvenilirdir.
-Standart 19 inç montaj direkleri.
-Çelik ölü kilitleme sistemi kilidi ile sabitlenmiş kapılar (PADLOCK desteği)
-Yer köküne veya yer üstü kolon kaide sistemine "doğrudan gömme" yöntemiyle monte edilir.
-Kablo girişi standart olarak tabandan, isteğe bağlı olarak yandan veya çatıdan giriş yapılabilir.


4.Teknik özellikler

• Malzeme: kaliteli galvanizli çelik
• Yüzey işleme: yağ giderme, pas giderme, paslanmaz fosfatlama (veya galvanizleme), toz boyalı.
• Kabin yük taşıma: ≥600kg
• Giriş koruması: IP65
• Alev geciktirici: GB5169.7 test A'ya uygun
• Yalıtım direnci: topraklama cihazları ile kabin gövde parçaları arasındaki yalıtım direnci 2×104M/500V(DC) değerinden düşük değildir.
• Dayanma gerilimi: topraklama cihazları ile kabin gövde parçaları arasındaki dayanma gerilimi 3000V(DC)/1dk'dan düşük değildir.
• Mekanik dayanım: her yüzey >980N dik basınca dayanabilir;kapı açıldıktan sonra, dış ucu >200N dikey basınca dayanabilir.

5. Boyut Şeması

6.topraklamaKoruma

• Kabin, korozyon önleyici kaplamalı topraklama bakır çubuğu içerir.Kablo bağlantı terminalleri için yeterli vida vardır.
• Kabinin metal kısmı birbirine geçmeli ve topraklama barası ile bağlanmalıdır.Herhangi iki nokta arasındaki bağlantı direnci 0,1Ω'den düşüktür.
• Kabin içindeki diğer ekipmanların koruyucu topraklaması topraklama barasına bağlanmalıdır.


7. Kapı kilidi hırsızlığa dayanıklı tasarım

• Hırsızlığa karşı korumalı kilidin hasar direnci, asma kilidi destekleyen GA/T 73-1994 "Mekanik Hırsızlığa Karşı Kilit" sınıf B gereksinimini karşılar.
• Üç noktalı kilit

8. Seçtiğiniz için çeşitli soğutma sistemi

• Doğal havalandırma soğutma sistemi
• DC/AC Klima soğutma sistemi
• Eşanjör soğutma sistemi
• Fanlı soğutma sistemi
• TEC soğutma sistemi

9. Bağlantı ve Sabitleme


(1) Yapı ve taşıyıcı bağlantı olarak gevşemez dişli bağlantı kullanın.Kabini sabitlemek için ankraj cıvatası, sıcak daldırma galvanizli cıvatalar kullanır.
(2) Kapı menteşeleri iç menteşe modunu kullanır.


10. Görünüm ve Yüzey İşlemi

Kabin yüzey kaplaması dış mekana özel toz boya olup, beyaz gri renktedir (PANTONE 428C).Kaplama, GB/T 3181-2008 gereksinimine uygundur.

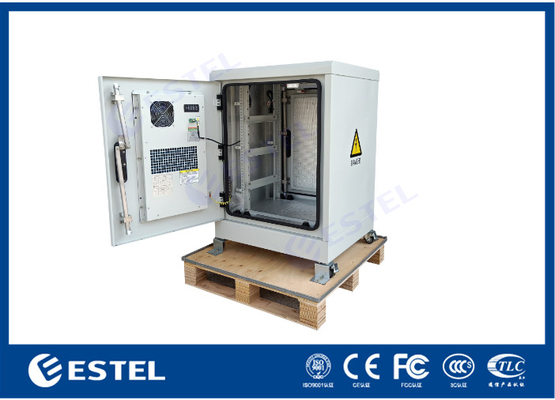

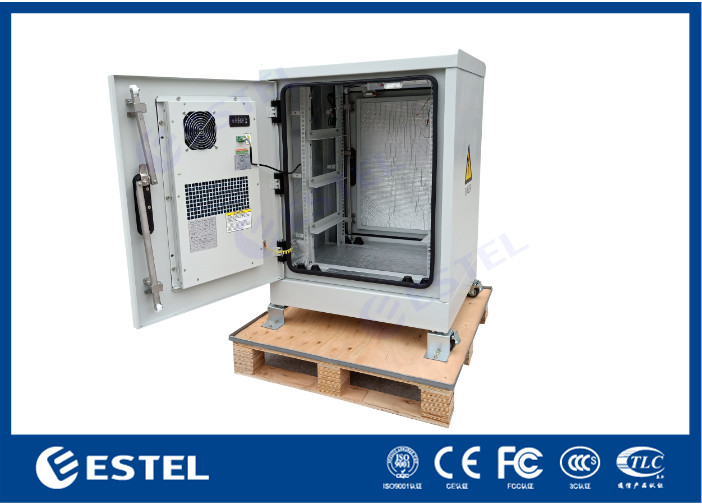

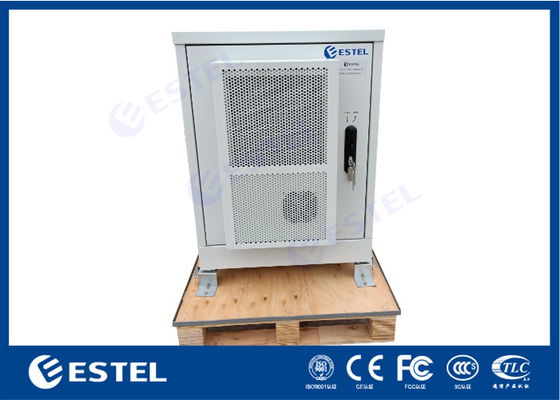

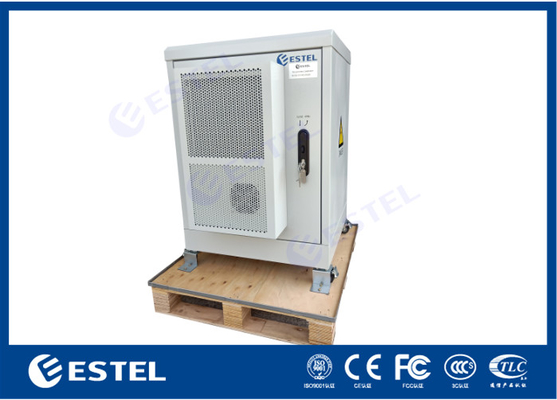

11.Kabin resimleri
