IP55 38U Telekom Kabini 304 Stailess Çelik Tek Duvar 1.2mm Kalınlık DDF ile
Ürün Detayları
Stailess Çelik Telekom Kabini
,1.2mm Kalınlık Telekom Kabini
,Stailess Çelik Telekom Muhafaza
IP55 39U telekom dolabı 304 stailess çelik tek cidarlı 1,2 mm kalınlık DDF'li
Model: ET7570200-EQ
1. Dış MekanTelekom Kabini Uygulaması
Kabin, aşağıdakiler gibi çok çeşitli telekom ve endüstriyel uygulama için çok uygundur:
(1) Radyo erişim ağları (2G, 3G, 4G/LTE/WiMax)
(2) Optik Ağlar
(3) ADSL
(4) Kablo TV
(5) Demiryolu ve Metro
2. Dış Telekom Kabini Özellikleri
(1) Kurulum için standart 19" raf
(2) IP55
(3) Kabin yerleşimi, kablo erişimini, sabitlemeyi ve topraklamayı kolaylaştıracak şekilde makuldür.Güç kablosu, sinyal kablosu ve optik kablo için ayrı ayrı giriş delikleri bulunmaktadır.
(4) Kabin içerisinde kullanılan tüm kablolar alev geciktirici malzemeden imal edilmiştir.
(5) Kabin, dış ortamda kullanılan toz, güneş ve yağmur geçirmezdir.
(6) Kabin soğutması: klima.
(7)-48VDC LED ışığı kapı açılırken yanar
(8)Ismarlama güç dağıtım ünitesi
3. Dış Telekom Kabini Teknik Parametreler
| Öğe | Tip | Teknik parametre |
| Yapı | Boyut | Dış Boyut: Y×G×D 2000×750×700mm |
| Düzen | 1 bölme | |
| Kapı | Bir ön kapı ve dış mekan kabini için hırsızlığa karşı üç noktalı kilit (destek asma kilit) ile | |
| Malzeme | 304 Paslanmaz Çelik, izolasyonlu tek duvar | |
| Giriş Koruması | IP55 | |
| Sıcaklık kontrolü | Soğutma | klima ve fanlar |
| Aydınlatma | LED lamba | 48V LED lamba |
| Sıcaklık | Sıcaklık | Çalışma Sıcaklığı: -40°C ~ +55°C |
| Saklama Sıcaklığı: -50°C ~ + 70°C | ||
| Nakliye Sıcaklığı: -50°C ~ +70°C | ||
| Nem | Bağıl nem | %5 ~ %100 |
| Basınç | Hava basıncı | 62kpa ~ 101kpa (0m ~ 5000m rakıma benzer) |
| radyasyon yoğunluğu | Güneş Radyasyonu Yoğunluğu | 1120 ×(1±5%)W/m2 |
4. Dış Mekan Telekom Kabini Aksesuar Listesi
| HAYIR. | Öğe | Miktar | Birim | Özellikler |
| 1 |
Açık Telekom Kabine |
1 | Ayarlamak |
(1)Dış Boyut: Y×G×D 2000×750×700mm (2)Bir bölme: 19" raf dahil (3) Bir ön kapı ve dış mekan kabini için hırsızlığa karşı üç noktalı kilit (destek asma kilidi) ile (4) Malzeme: 304 Paslanmaz Çelik, yalıtımlı tek duvar |
| 2 | Klima | 1 | Ayarlamak | Soğutma Kapasitesi: 2000W;Güç Kaynağı: DC48V |
| 3 | Fan | 2 | bilgisayar | DC48V |
| 4 | LED Lamba Sensörü | 1 | bilgisayar | LED lambanın açık/kapalı olup olmadığını kontrol etmek için kullanılır |
| 5 | LED lamba | 1 | bilgisayar | Kabin içi aydınlatma için kullanılan DC48V |
| 6 | DDF | 1 | Ayarlamak |
(1)Model:MPX108-SM16 (2) Kapasite: 16 sistem (3) Boyut: Y×G×D 110×485×95mm (4) Bağlantı yöntemi: SIEMENS modu (5) Kablo ve ilgili aksesuarlar dahil, kablo başı özellikleri: 75-2-1 |
| 7 | paket | 1 | Ayarlamak | Ahşap kasa |
5. Boyut Şeması

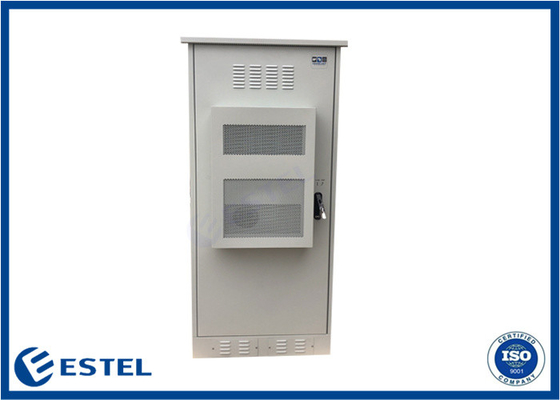

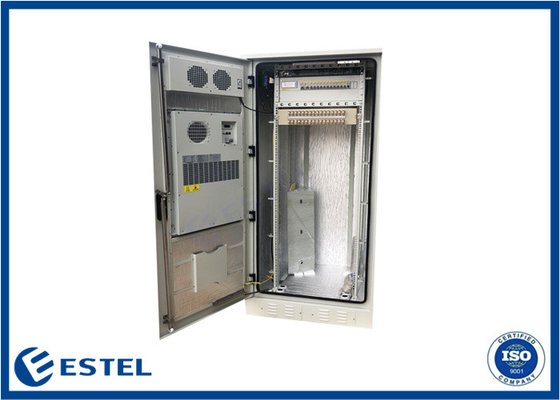

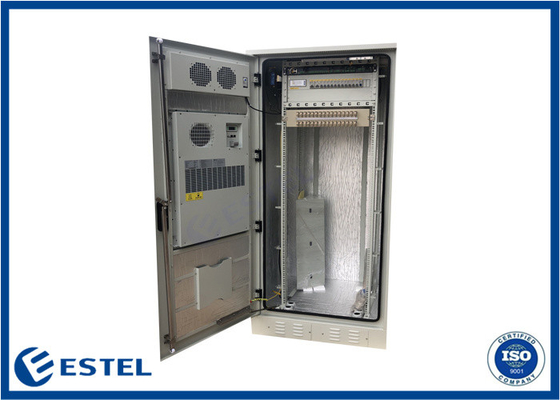

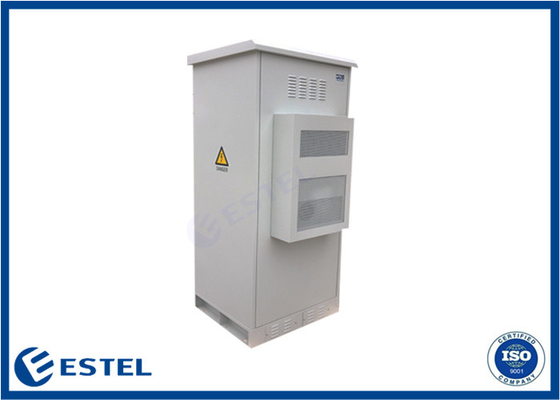

6. Dolap resimleri
7. Topraklama Koruması
- Kabin, korozyon önleyici kaplamalı topraklama bakır çubuğu içerir.Kablo bağlantı terminalleri için yeterli vida vardır.
- Kabinin metal kısmı birbirine geçmeli ve topraklama barası ile bağlanmalıdır.Herhangi iki nokta arasındaki bağlantı direnci 0,1Ω'den düşüktür.
- Kabin içindeki diğer ekipmanların koruyucu topraklaması topraklama barasına bağlanmalıdır.
- Kabin, korozyon önleyici kaplamalı topraklama bakır çubuğu içerir.Kablo bağlantı terminalleri için yeterli vida vardır.
- Kabinin metal kısmı birbirine geçmeli ve topraklama barası ile bağlanmalıdır.Herhangi iki nokta arasındaki bağlantı direnci 0,1Ω'den düşüktür.
- Kabin içindeki diğer ekipmanların koruyucu topraklaması topraklama barasına bağlanmalıdır.
-
