IP55 32U 19 İnç Raf Kabini PDU ve Sensörlü Dış Mekan Telekom Kabini
Ürün Detayları
Açık Telekom Raf Kabini
,Özelleştirilmiş Açık Telekom Kabini
,Sensörlü Telekom Kabini
32UDış Mekan 19 İnç Rack KabinPDU'lu Telekom Kabini
1.32U Telekom Kabinigiriiş
Dış mekan kabini, telekom operatörlerinin mobil telekomünikasyon tesislerinde, dış mekan küçük sığınaklarında, demiryolu elektrik kontrol kabinlerinde, elektronik poliste, iletişim baz istasyonlarında, dış hava algılama istasyonlarında, güneş kontrol kabinlerinde vb. yaygın olarak kullanılmaktadır.
2.KabinÖzellikler
-Giriş koruması IP55'tir, müşterinin fiili durumuna göre IP65 kabini sağlayabiliriz.
-Geniş ölçülü galvaniz malzemeden imal edilmiştir.
-Ön kapı standart üç noktalı hırsızlık önleme kilidi kullanır.Kapı kilidi bir üst, orta ve alt üç noktalı kilitleme yapısı oluşturur.Geniş alana sahip kabin için kilitleme etkisi güvenli ve güvenilirdir.
-Standart 19 inç montaj direkleri.
-Çelik ölü kilitleme sistemi kilidi ile sabitlenmiş kapılar (PADLOCK desteği)
-Yer köküne veya yer üstü kolon kaide sistemine "doğrudan gömme" yöntemiyle monte edilir.
-Kablo girişi standart olarak tabandan, isteğe bağlı olarak yandan veya çatıdan giriş yapılabilir.
3. Kabine Talimatları
Standart bir kabinden daha fazlasına ihtiyaç duyanlar için, bu seri, herhangi bir elektronik ekipman, elektrik yük panelleri ve kablo giriş çözümleri için iklim kontrollü bir ortam sağlayarak, çok sayıda mevcut seçenekle gerçekten özelleştirilmiş bir çözüm güvenliği sunabilir.Herhangi bir elektronik ekipman için güvenli, iklim kontrollü bir ortam sağlar.
Bu akü kabini 1750 mm Yükseklik ve 750 mm Genişlik ve 750 mm Derinliktir.Bu kabin, dış mekan raf gereksinimleri için nihai seçimdir.
- Tablo 1 Standart Uyumluluk
| Standart | Tanım |
| GB/T 17626.7-1998 | Elektromanyetik uyumluluk |
| GB4706.1 | Ev aletinin ve benzer kullanıma sahip elektrikli aletin güvenliği. |
| GB4798.1 | Elektrik ve elektronik ürünler için uygulamada mevcut olan çevresel koşullar - depolama |
| GB4798.2 | Elektrik ve elektronik ürünler için uygulamada mevcut olan çevresel koşullar - ulaşım |
| GB4798.3 | Elektrik ve elektronik ürünler için uygulamada mevcut olan çevresel koşullar - kullanım |
5.KabinTteknik parametreler
| Yapılandırma | Öğe | Teknik parametre | |
| Kabine | Modeli | ET7575175-EQ | |
| Koruma seviyesi | IP55 | ||
| Dış boyut | Y1750mm×G750mm×D750mm (özelleştirilebilir) | ||
| İç Boyut | 19 inç ray, 32U | ||
| Malzeme | Galvanizli çelik, 1,2 mm kalınlık, tek duvar.Rulman parçalarının kalınlığı: 2.0mm | ||
| yalıtım | PEF (isteğe bağlı) | ||
| Kaplama | polyester toz boya | ||
| Renk | RAL7035 | ||
| Kilit | Hırsızlığa karşı üç noktalı kilitleme sistemi | ||
| Menteşe | iç menteşe | ||
| Kurulum Seçenekleri | Zemine monte | ||
| Kablo Yönlendirme | Kabinin altından kablo girişi ve çıkışı | ||
| Bakım | Bir ön kapı, ön bakım | ||
| Soğutma | Seçenekler | klima | Fan |
| Soğutma kapasitesi | 1500W | 180CFM | |
| Giriş gerilimi | 220VAC 50HZ | 48VDC | |
| İletişim | RS485 | / | |
| Sıcaklık kontrolörü | 48V fan sıcaklık kontrolörü | ||
| Güç dağıtım ünitesi | B Sınıfı Yıldırım Korumalı | ||
| AC Girişi | 63A/2P ×1(isteğe bağlı) | ||
| AC Çıkışı | 16A/1P×4 (isteğe bağlı) | ||
| DC Çıkışı | 16A/1P×4.(isteğe bağlı) | ||
| sensörler | 1 adet duman sensörü, 1 adet su sensörü, 1 x sıcaklık ve nem sensörü, 1 x kapı sensörü, 1 x titreşim sensörü. |
||
| Diğerleri | Aydınlatma için 48VDC LED lamba | ||
| Çevre | Çalışma sıcaklığı | -40°C ~+55°C (+Güneş Radyasyonu) | |
| Depolama sıcaklığı | -40°C~+70°C | ||
| Çalışma Nemi | %5~%95(Yoğunlaşma yok) | ||
| Çalışma Yüksekliği | 0~4000 metre | ||

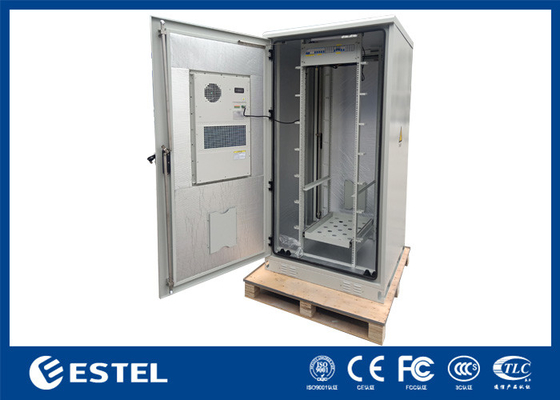

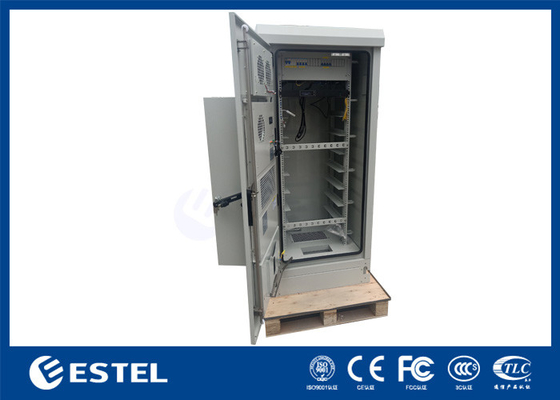

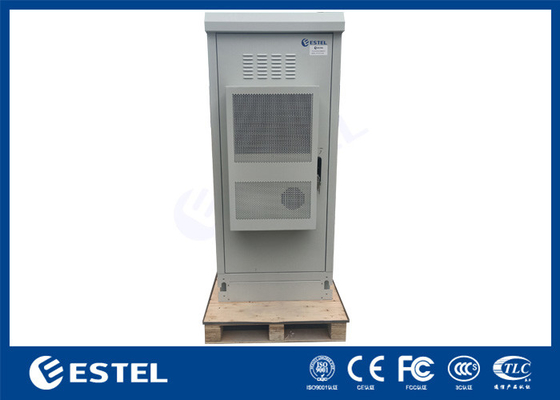

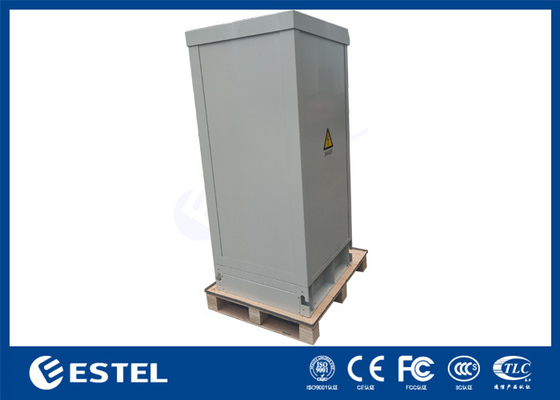

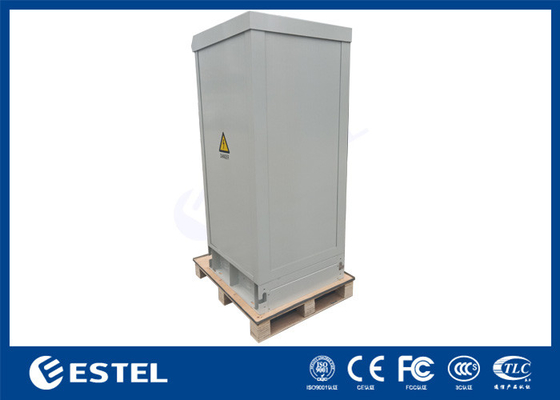

6.Kabineresimler
7. Klima Veri Sayfası:
1) Ürün tanıtımı:
2) Klima, dolap için kendi geliştirdiği bir tür soğutma ürünüdür.Kabin içi ısısının çok fazla olduğu, dahili elektronik ekipmanların ortam sıcaklığına duyarlı olduğu, içten ve dıştan tamamen yalıtılması gereken yerlerde uygulanabilir.Bu ürün birden çok işleve, yüksek güvenilirliğe sahiptir ve güç verildikten sonra karmaşık hata ayıklama olmadan çalışmaya başlayabilme özelliğine sahiptir.
3) Dahili çevrim hava yolundaki fan, evaporatör kanatçıkları ile hava ısı alışverişi yapmak için üst taraftan sıcak havayı emer ve soğutulmuş havayı klimanın alt tarafından gönderir.Böylece, kabin içindeki hava, sıcaklığı düşürme amacına ulaşmak için döngü yapabilir.Bu arada, dış çevrim hava yolundaki fan, dış soğuk havayı alttan emer ve ısı değişiminden sonra üstten sıcak havayı dışarı atar.
4)
5) Klima teknolojisi parametreleri
| Öğe | İsim | Birim | Parametre |
| Boyut ve kurulum | Gövde ana hatları boyutu (yükseklik*genişlik*derinlik) | mm | 750*450*200 |
|
dahil olmak üzere anahat boyutu flanş(yükseklik*genişlik*derinlik) |
mm | 784*484*200 | |
| Ağırlık | Kilogram | 24 | |
| Kurulum yöntemi | Kapı Üstü | ||
| Kurulum yöntemi | Dış mekan | ||
| Çevre ve koruma | Çalışma ortamı sıcaklığı | ℃ | -40 ila +55 |
| Gürültü | dB(A) | 65 | |
| yaşam beklentisi | yıl | >10 | |
| IP derecesi | IP55 | ||
| Soğutucu | R134a | ||
| ROHS sertifikası | Evet | ||
| Verim | Giriş Gerilimi Aralığı | 220±15%VAC~50Hz | |
| Soğutma kapasitesi(L35/L35) | W | 1500 | |
| Nominal Soğutma giriş gücü (L35/L35) | W | 580 | |
| Nominal Soğutma akımı (L35/L35) | A | 2.6 | |
| Maksimum Soğutma akımı | A | 4.6 | |
| Isı kapasitesi (isteğe bağlı) | W | 1000 | |
| İç Dolaşımın Hava Hacmi | M3/H | 320 | |
6) Kurulum şeması
8.Çeşitli soğutma sistemiseçiminiz için
- Doğal havalandırma soğutma sistemi
- DC/AC klima soğutma sistemi
- Eşanjör soğutma sistemi
- Fanlı soğutma sistemi
- TEC soğutma sistemi
9.Paketleme ve Nakliye
Kabin paketi, ihracata uygun ücretsiz fümigasyon ahşap kasasını kullanır.Bu paket, güvenli taşımayı sağlamak için neme, darbeye ve darbeye karşı dayanıklıdır.
10.Ödeme ve Nakliye Koşulları:
| Minimum sipariş miktarı: | 1 takım |
| Fiyat: | müzakere |
| Ödeme şartları: | L/C, D/A, T/T, Western Union, Paypal, vb. |
| Tedarik Yeteneği: | Ayda 5.000 takım |
| Teslimat süresi: | 10-15 iş günü |
| Paketleme Detayları: | ahşap kasa |
| Nakliye: | Deniz, hava, kurye, kara, tren vb. |
-
