IP55 Outdoor Telecom Cabinet With Power Distribution And Envirenmental Monitoring System
Ürün Detayları
Entegre PDU Dış Mekan Telekom Kabini
,Güç Dağıtımlı Telekom Kabini
,Çevre İzlemeli Telekom Kabini

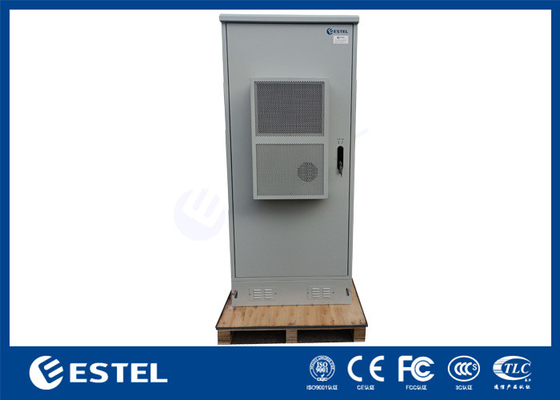

Güç Dağıtımı ve Çevre İzleme Sistemi ile IP55 Dış Mekan Telekom Kabini
1.Kabin Tanıtımı
1.1 Kabin Malzemesi
Kabin galvanizli çelikten yapılmıştır, çift cidarlı, kalınlık: 1,2 mm, 20 mm PEF ile.
1.2 Kabin Yapısı
Kabin, ekipman kurulumu için 19” ray içerir.
1.3 Kabin Kapısı ve Kilidi
Kabin, bir ön kapı, tamamen bir kapı içerir.
Kabin kapısı gömülü yapı kullanır.
Kapı açılma açısı 110°'ye kadardır ve kapı sınırlama cihazı açılma açısını sınırlayabilir.Kilit, asma kilidi destekleyen hırsızlığa karşı korumalı üç noktalı kilittir.Kapıyı açmak için anahtarları dahil edin.
1.4.Özellikler
● Tamamen kaynaklı tasarım;komple tedarik edildi, kullanıma hazır
● Kilitlenebilir ön kapı
● Yağmur başlığı dahildir
● Kapalı alt kablo giriş rakoru
● Önde ve arkada ayarlanabilir 19” montaj rayları
● Topraklama çubuğu
● Ön kapı lastik contası
● Kabin tasarımı, ön kapıdaki filtrelenmiş havalandırmalar aracılığıyla doğal rüzgarla soğutma sağlar
● Güvenli bir çözüm sağlamak için tüm sabitlemeler kabinin içindedir
● Zemine montaj için kaide ve kablolama için kablo geçişleri ile birlikte gelir
● Gri, Yeşil veya özelleştirilmiş renklerde mevcuttur
2.KabinTeknikParametre
| Yapılandırma | Öğe | Teknik parametre | |||
| Kabine | Modeli | ET9090210UP | |||
| Koruma seviyesi | IP55 | ||||
| Dış boyut | Y2100mm×G900mm×D900mm (kişiselleştirilebilir) | ||||
| İç Boyut | 19 inç raf | ||||
| Malzeme |
Galvanizli çelik, 1,2 mm kalınlık, tek duvar. Rulman parçalarının kalınlığı: 2.0mm |
||||
| yalıtım | 20mm PEF | ||||
| Kaplama | polyester toz boya | ||||
| Renk | RAL7035 | ||||
| Kilit | Hırsızlığa karşı üç noktalı kilitleme sistemi | ||||
| Menteşe | iç menteşe | ||||
| Kurulum Seçenekleri | Zemine monte | ||||
| Kablo Yönlendirme | Kabinin altından kablo girişi ve çıkışı | ||||
| Bakım | Bir ön kapı, ön bakım | ||||
| Soğutma | İsteğe bağlı | klima | DC klima | ısı eşanjörü |
havalandırma |
| Soğutma kapasitesi | 1500W | 1500W | 80 W/K | 180CFM | |
| Giriş gerilimi | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| İletişim | RS485 | RS485 | RS485 | / | |
| Güç dağıtım ünitesi(özelleştirilmiş) |
B Sınıfı yıldırımdan korunma, 40KA AC Girişi: 1*63A/2p ;AC Çıkışı:2*16A/1P DC Girişi: 2*32A/1P ;DC Çıkışı: 4*16A/1P |
||||
| Ortam İzleme Birimi(isteğe bağlı) |
19 inç kurulum, 1U yüksekliğinde,48VDC giriş voltajı, haberleşme portu: SNMP 9 yollu pasif anahtarlama değer girişi, 6 yollu aktif anahtarlama değer girişi, 6 yollu röle çıkışı. |
||||
| Diğerleri | Aydınlatma için 48VDC LED lamba, LED anahtarı | ||||
| Çevre | Çalışma sıcaklığı | -40°C ~+55°C (+Güneş Radyasyonu) | |||
| Depolama sıcaklığı | -40°C~+70°C | ||||
| Çalışma Nemi | %5~%95(Yoğunlaşma yok) | ||||
| Çalışma Yüksekliği | 0~4000 metre | ||||
3.Kabin Şeması:
4.Çalışma şartları
(1) Geçerli ortam koşulları:
Çalışma sıcaklığı: -40°C ~ + 75°C
Saklama sıcaklığı: -50°C ~ + 70°C
Nakliye sıcaklığı: -50°C ~ + 70°C
Bağıl nem (BN): %5~%99
Hava basıncı: 62kPa ~ 101kPa (0m ~ 5000m irtifaya benzer)
(2) Malzeme: kaliteli galvanizli çelik
(3) Yüzey işleme: toz boya, dış mekan polyester açık gri RAL 7035 kaplama
(4) Giriş koruması: IP55
(5) Alev geciktirici: GB5169.7 test A'ya uygun
5.Kabinaksesuarlar
Servis Işığı
DC klima
Güç dağıtım ünitesi
çevre izleme ünitesi
Klima çizimi:
7. Ambalaj - Tahta sandık ambalajı
-
