DC 60kw ve AC 43KW elektrikli araba şarj istasyonları EV şarj istasyonu şarj cihazı
Ürün Detayları

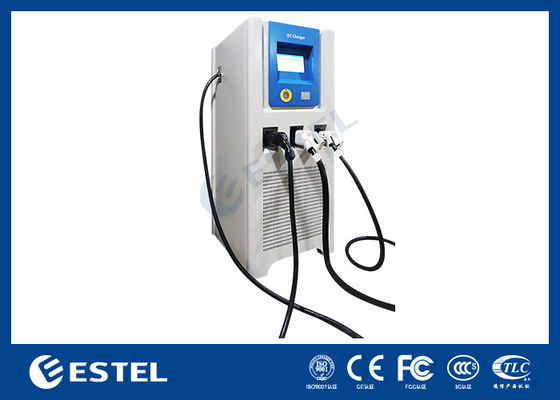

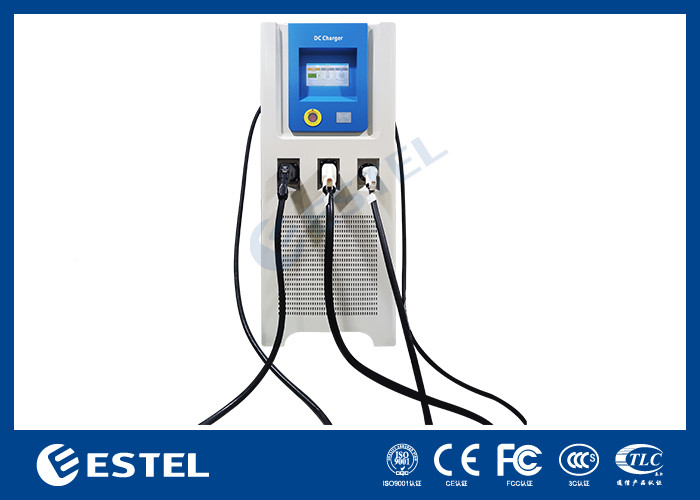

DC 60kw elektrikli araba şarj istasyonları
,AC 43KW elektrikli araba şarj istasyonları
,FCC EV Şarj İstasyonu
3 Silah Ocpp Destek DC60kw Ve AC43 Elektrikli Şarj Araç İstasyonu Ev Şarj Ev Şarj İstasyonu Şarj
1.Teknik parametreler
DC şarj cihazı IEC 61851-1'e uygun:2017, EN 61851-1:2010, EN 61851-23:2014, EN 61851-24:2014, IEC 61851-21-2:2018, GB/T18487.1-2015 ve ilgili iletişim standartları GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017.Merkezi Yönetim Sistemi (CMS) ile iletişim protokolü OCPP 1'e uygun.6 ARM mimarisi ve Linux / Android platformuna dayanmaktadır.
Bu DC şarj makinesi serisinin temel tasarımı IEC standartlarına ve Çin ulusal standartlarına uygun.
Nomenklatür: E3P-60K-AD3-100A-EU01
| 3P | Üç fazlı giriş |
| 100A | Adlık çıkış gücü |
| AD3 | 3 şarj bağlantısı ile DC veya AC çıkışı |
| DC100A AC63A | Şarj konektörünün nominal akımı |
| EU01 | Versiyon 02 |
2.Specification
| Malzeme numarası | 3P-60K-AD3-100A-EU01 | |
| Güç girişi | Giriş derecesi | 400V 3ph 170A maksimum. |
| Faz / tel sayısı | 3ph / L1,L2,L3,N,PE | |
| Güç faktörü | >0.98 | |
| Mevcut THD | % 5 | |
| Verimlilik | >95% | |
| Güç çıkışı | Çıktı gücü | DC tabancası: 60Kw + AC43Kw |
| Bir şarj seansında sadece bir DC tabancası mevcuttur. | ||
| Çıktı derecesi | 200V-1000V DC + AC380V | |
| Koruma | Koruma | Aşırı akım, Alt voltaj, Aşırı voltaj, Geri kalan akım, Aşırı akım koruması, Kısa devre, Aşırı sıcaklık, Yer hatası |
| Kullanıcı arayüzü ve kontrol | Görüntüle | 10 ′′ dokunmatik ekran |
| Destek dili | İngilizce (Başka diller talepte mevcuttur) | |
| Ücret seçeneği | Talep üzerine sağlanacak ücret seçenekleri: Süreye göre ücret, Enerjiye göre ücret, Ücretlere göre ücret | |

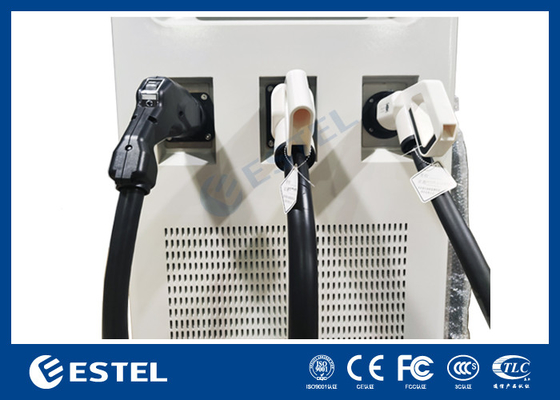

| Şarj arayüzü | DC1 (CHAdeMO) /DC2 (CCS2) /AC1 (CCS2) | |
| Kullanıcı kimlik doğrulama | Paypal ve (veya) NFC kartı | |
| İletişim | Ağ arayüzü | Ethernet (standart); Wi-Fi, 4G (ihtiyaçlı) |
| Açık Şarj Noktası Protokolü | OCPP1.6 | |
| Çevre | Çalışma sıcaklığı | eksi 20 °C'den +55 °C'ye kadar (55 °C'den fazla olduğunda azalır) |
| Depolama sıcaklığı | -40 °C'den +70 °C'ye kadar | |
| Nemlilik | < 95% nispi nem, yoğunlaşmayan | |
| Yükseklik | 2000 m'ye kadar (6000 feet) | |
| Mekanik | Girme koruması | IP54 |
| Dış Mekanik Çarpışmalara Karşı Koruma | IEC 62262 uyarınca IK10 | |
| Soğutma | Zorlu hava | |
| Şarj kablosunun uzunluğu | 5m | |
| Boyut (W*D*H) mm | 700*750*1750 | |
| Ağırlık | 280 kg | |
| Yönetmelik | Sertifika / Uygunluk | CE / EN 61851-1/-23 |
3.Hizmet ortamı
Çalışma sıcaklığı: -200C...+550C
RH: %5... %95.
Durum: <2000m
Kurulum ortamı: güçlü manyetik müdahale olmadan.
Periferik alan: >0,1m
4.Boyut Çizelgesi
5.kurulum durumu
Şarj cihazı, kablo girişi rezerve edilmiş düz bir beton temele monte edilmelidir.
Dikey eğim %5'ten az.
Şarj cihazının altını tabanına yerleştirilmiş sekiz M8 vida ile sabitleyin.
Isı dağılımı ve çalışması için şarj cihazının etrafında en az 100 cm mesafe tutun.
Bir pervane tavsiye edilir.
6- Elektrik bağlantısı.
Elektrik kaynağı sistemi 380VAC 3 fazlı Wye.
Dış kabloyu La, Lb, Lc, N ve PE (yerleştirme) sembolüne göre iç terminallere bağlayın.
Kablonun çapraz alanı:
| Şarj cihazının gücü | Kesit alanı |
| 100kW | 3*50mm2+2*25mm2LA LB LC / N+PE) |

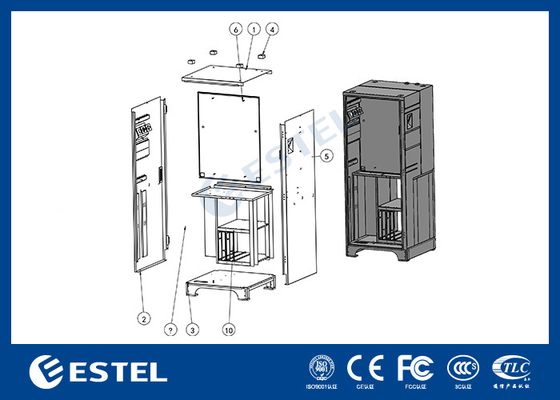

7DC şarj istasyonu ayrıntıları
