30kW 750V EV DC Hızlı Şarj İstasyonu EV CCS2 Şarj Bağlantısı ile Duvar Kutusu Şarj Kutusu
Ürün Detayları
30kW EV DC Hızlı Şarj İstasyonu
,750V EV DC Hızlı Şarj İstasyonu
,CCS2 bağlantısı olan EV Duvar Kutusu Şarj Aracı
30kW 750V DC Hızlı Şarj Yeni Enerji EV Duvar Kutusu Şarj cihazı CCS2 Şarj Bağlantısı ile
30kW 750V DC Hızlı Şarj Yeni Enerji EV Duvar Kutusu Şarj cihazı Tanıtım
DC şarj cihazı IEC 61851-1'e uygun:2017, EN 61851-1:2010, EN61851-23:2014, EN61851-24:2014, IEC61851-21-2:2018, GB/T18487.1-2015 ve ilgili iletişim standartları GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017.Merkezi Yönetim Sistemi (CMS) ile iletişim protokolü OCPP 1'e uygun.6 ARM mimarisi ve Linux / Android platformuna dayanmaktadır.
Bu DC şarj makinesi serisinin temel tasarımı IEC standartlarına uygun.
30kW 750V DC Hızlı Şarj Yeni Enerji EV Duvar Kutusu Şarj Kutusu Özellikleri:
- CCS2 şarj bağlantısı ile süper hızlı bir EV şarj cihazıdır. IP54 koruması, sağlam ve dış mekan uygulamaları için dayanıklı.
- Yüksek frekanslı güç modülünü düzleyici olarak kullanır, yüksek güvenilirlik uygulaması için özel olarak tasarlanmıştır.
- Güç Paylaşımı Kontrolü fonksiyonu ve kullanıcı dostu arayüzü var.
30kW 750V DC Hızlı Şarj Yeni Enerji EV Duvar Kutusu Şarj Parametresi
Girdi Parametresi
| Voltaj | 380/400 VAC, +/-10% |
| FLA /Max giriş akımı | 63A |
| Sıklık | 50/60Hz |
| Kablolama | L1, L2, L3, N, PE |
| Güç faktörü | >99% ((Nitelikli giriş) |
| Harmonik akım/ iTHD | <5% (Nitelikli giriş) |
Çıktı Parametresi
| Maksimum çıkış gücü | 30 kW DC |
| Çıkış Voltajı | 200 V-750 VDC |
| Maksimum çıkış akımı | 50A DC |
| Güç modülü yuvaları | 1 |
| Voltaj dengelenmiş doğruluk | < ± 0,5% |
| Çıkış Türü |
1*50A CCS2 Not: Şarj seansında sadece bir silah kullanılabilir. |
| Yük paylaşımı | ±3% |
Sistem Parametresi
| Verimlilik | >94% |
| KAIC | 6kA |
| Kapalı koruma | IP54 |
Operasyon Çevre
| Çevre sıcaklığı |
-20 ~ +50°C, 50°C'nin altındaki tam güç çıkışı Güç oranı % 5 /°C 50°C'den fazla |
| Depolama sıcaklığı | -40 ~ +75°C |
| Çalışma nemliği | 0 ~ 95% (Kondansiyon yok) |
| Uygulama yüksekliği | 0 ~ 2000 m |
HMI Arayüzü
| Görüntüle | 7 inçlik LCD/Touch ekran, |
| LED | RUN ((G) /ALARM ((R) |
| Güç ölçümü | 1 * DC metre |
| Acil duraklama | Aynı anda hem AC girişini hem de DC çıkışını kapatmak için E-stop |
İzleme Arayüzü
| Geniş Alan Ağı | Ethernet (standart); Wi-Fi, 4G (ihtiyaçlı) |
| İletişim Protokolleri | OCPP 1.6 |
Koruma Fonksiyonu
| Sistem koruması |
Aşırı akım koruması, kısa devre koruması, Giriş/çıkış Aşırı voltaj koruması, Giriş Alt voltaj koruması İzolasyon izleme İki DC bağlantısı çıkışı ortak zemin koruması Ters kutup koruması, aşırı sıcaklık koruması, |
Mekanik Özellik
| Boyut ((W*H*D mm) | 380 ((W) * 520 ((H) * 200 ((D) ((mm) |
| Şarj cihazı ağırlığı | 45kg (güç modülü olmadan,paket olmadan) |

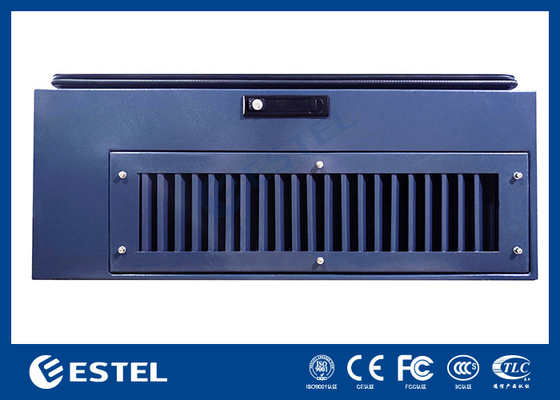

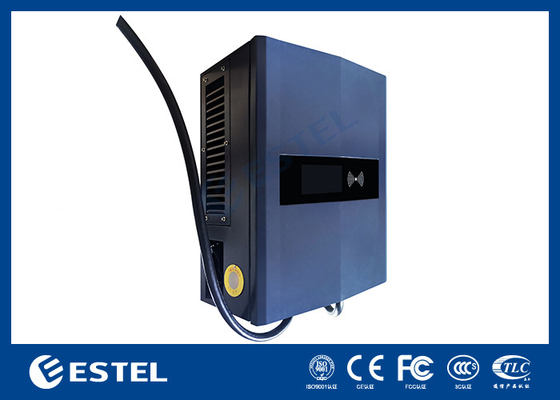

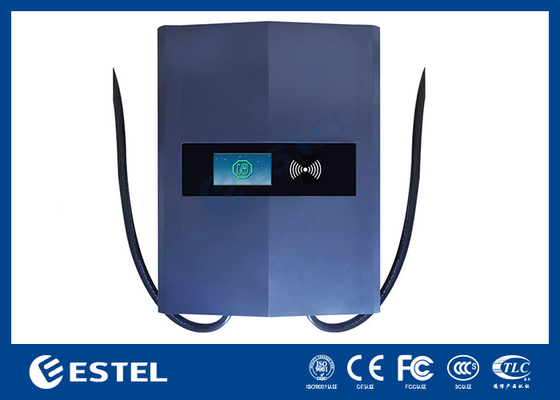

30kW 750V DC Hızlı Şarj Yeni Enerji EV Duvar Kutusu Şarj cihazı Ürün Ayrıntıları
