IP55 32U Dış Mekan Kabini
Ürün Detayları
açık iletişim dolapları
,telekom ekipmanları dolabı
IP55 32U Dış Dolabı Klima Soğutma / 19 Inch Rack Mount Double Wall Base Station Kabine
1.Specifications
(1)Teknik parametreler
| Ürün | Türü | Teknik parametreler |
| Yapı | Boyut |
Dış boyut H×W×D 1750×750×750mm; İç boyut H × W × D 1450 × 650 × 650 mm. (19 ¢, 32 Ü) |
| Şekil | 1 bölme | |
| Ekipmanın kurulum yöntemi | 19 ′′ raf | |
| Kapı | Bir ön kapı ve dış dolap için özel hırsızlık karşıtı üç nokta kilid (destek kilit) ile | |
| Malzeme | Galvanizli çelik, çift duvar, iç duvar 0.8mm kalınlığında, dış duvar 1.5mm kalınlığında, iki duvar arasında 20mm PEF ısı yalıtımı var. | |
| Yapı | Saldırılmış | |
| Girme Koruması | IP55 | |
| Sıcaklık Kontrolü | Soğutma | AC220V klima ve DC48V fanları |
| Işıklandırma | LED lamba | Koruyucu devre kesici ile 48V LED lambalar (hareketsiz) |
| Sıcaklık | Sıcaklık | Çalışma sıcaklığı: -40°C ~ +55°C |
| Depolama sıcaklığı: -50°C ~ + 70°C | ||
| Taşıma sıcaklığı: -50°C ~ +70°C | ||
| Nemlilik | Nitelikli Nemlilik | % 5 ~ % 100 |
| Basınç | Hava basıncı | 62kpa ~ 101kpa (0m ~ 5000m yüksekliğe benzer) |
| Radyasyon yoğunluğu | Güneş Radyasyonu Yoğunluğu | 1120 × ((1±5%) W/m2 |
(2) Aksesuarlar Listesi
| - Hayır, hayır. | Ürün | miktarı | Birim | Özellikleri |
| 1 | Açık Telekom Kabineti | 1 | Çizgi |
(1) Dış Boyut H×W×D 1750×750×750mm; İç boyut H×W×D 1450×650×650mm. (2) 19 ′′ ekipman rafı dahil olmak üzere bir bölme. (3) Bir ön kapı ve dış kabin için özel hırsızlık karşıtı üç nokta kilid (destek kilid) ile (4) Galvanizli çelik, çift duvarlı, iç duvarın kalınlığı 0.8mm, dış duvarın kalınlığı 1.5mm, iki duvar arasında 20mm PEF ısı yalıtımı vardır. |
| 2 | Klima | 1 | Çizgi |
Güç kaynağı: AC220V, 50HZ Soğutma kapasitesi: 1500W |
| 3 | Yardımcı Doğrudan Havalandırma Ventilatörü | 2 | PC | DC48V |
| 4 | Çevre İzleme Sistemi | 1 | Çizgi |
1× çevre izleme birimi,19 ¢, 1U; NEM-500,SNMP iletişim 1 x duman sensörü, 1 x su algılayıcı, 1 x sıcaklık ve nem sensörü, 1 x kapı sensörü, 1 x eğim ve şok sensörü. |
| 5 | Güç Dağıtım Birimi |
B sınıfı yıldırım geçirmez AC Girişi: 63A/2P ×1; AC çıkışı: 16A/1P×4; DC çıkışı: 16A/1P×4. Yükseklik: 4U |
||
| 6 | LED lamba anahtarı | 1 | PC | LED lambasının açılıp kapatılmasını kontrol etmek için kullanılır |
| 7 | LED lamba | 1 | PC | DC48V |
| 8 | Paket | 1 | Çizgi | Ahşap kasa |
2.Uygulamalar
ET7575175-EQ Dış Telekom Ekipmanı Kabinesi, esas olarak iletişim / ağ entegre hizmeti, 4G sistemi,erişim/iletme anahtarlama istasyonu, acil durum iletişim / iletme, vb.
3. Kabine Tanımı
3.1Kabine YapısıVe malzeme
Dolap, 19 ′′ ekipman montaj rafı da dahil olmak üzere ekipman dolabıdır, ön kapıda klima ve fanlar bulunur.
3.2 Dolap Kapısı ve Kilit
Dolabın kapısı gömülü yapıyı kullanır ve kapı sınırlama aygıtı açılış açısını sınırlayabilir.Her dolap kapısı açık kapı sensörü içerir, çevre izleme birimi ile birlikte çalışmaktadır.
4. Özellikleri
4.1 Dolabın toz, güneş ve yağmur geçirmez olması, dış mekanlarda kullanılması gerekmektedir.
4.2 Dolabın soğutması için klima ve fan kullanılır.
4.3 -48VDC aydınlatma lambası dahil.
4.4 Kabloya erişimi, sabitlenmesini ve topraklanmasını kolaylaştıracak makul bir kablo düzeni. Kablonun alt kısmında güç kablosu için ayrı ayrı giriş delikleri vardır.sinyal kablosu ve optik kablosu.
4.5 Kabloda kullanılan tüm kablolar, mühürleme ve ısı yalıtımı alev gerileyici malzemelerden yapılmıştır.
4.6 Kabine 19 ′′ standart montaj rafı içerir.
4.7 Malzeme: kaliteli galvanizli çelik
4.8 Yüzey işleme: yağsızlama, çürütme, pas geçirmez fosfatlama (veya galvanize), toz kaplama.
4.9 Dolabın yük taşıma gücü: ≥600kg
4.10 Girme koruması: IP55
4.11 Alev geriliği: GB5169.7 testi A'ya uygun
4.12 Mekanik dayanıklılık: Her yüzey dik basınç >980N'ye dayanabilir; kapı açıldıktan sonra, dış ucu dik basınç >200N'ye dayanabilir.
4.13 yalıtım direnci: topraklama cihazları ve kabin gövde parçaları arasındaki yalıtım direnci 2×104M/500V ((DC) 'den daha düşük değildir.
4.14 Direnme voltajı: topraklama cihazları ve kabin gövde parçaları arasındaki direnme voltajı 3000V ((DC) / 1 dakikadan daha düşük değildir.
5. Bileşenler Montaj
5.1 PDU ve çevre izleme ünitesi 19 ′′ rafına monte edilmiştir.
5.2 Klima ve fanlar dolabın kapısına monte edilmiştir. Klima, kabin içindeki sıcaklık 35 dereceye ulaştığında iki fanı otomatik olarak kontrol eder.fan otomatik olarak çalışmaya başlayacak.
6Hırsızlık Dayanıklı Tasarım.
6.1 Üç nokta kilit
6.2 Bağlama ve Bağlama
(1) Yapı ve taşıyıcı bağlantısı olarak gevşeklik karşıtı ipli bağlantı kullanın.
(2) Kapı menteşeleri iç bağlantı modunu kullanır.içeride montaj,içeride sabitleme, dış vidalar ve gömülü dolap kapısı yok, bu tasarım dolapı hırsızlığa ve su erişimine karşı koruyabilir.Yapı ve taşıyıcı bağlantısı olarak gevşeklik karşıtı ipli bağlantı kullanınKabineti sabitlemek için sıcak dip galvanizlenmiş vidalar kullanın.

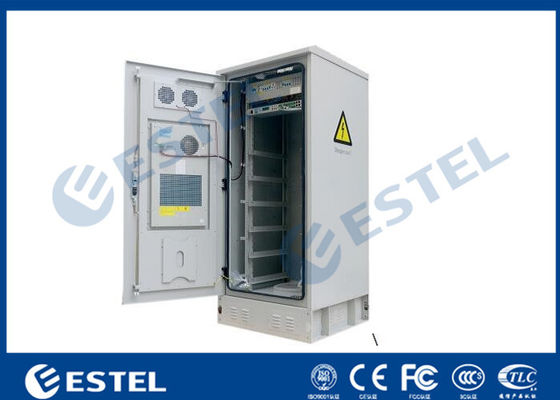

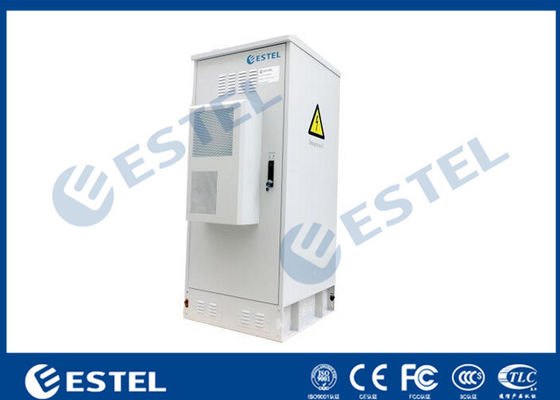

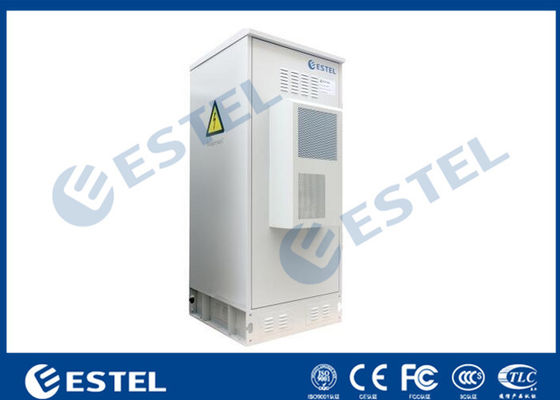

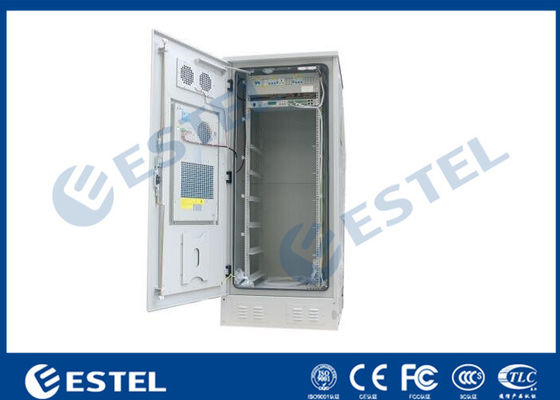

7. Kabine Resimi
-
