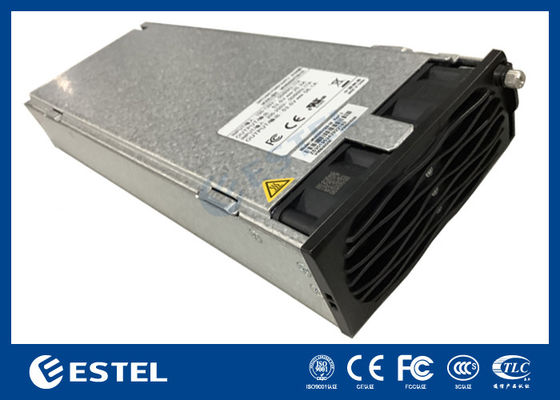

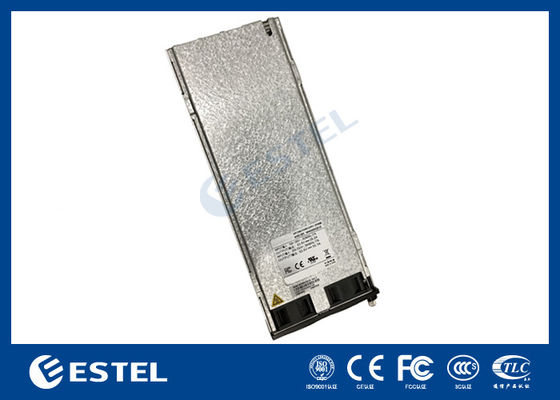

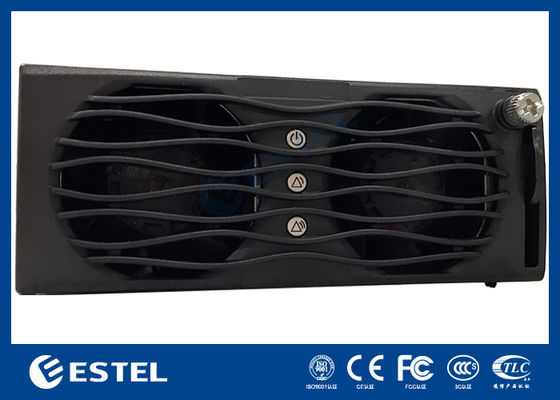

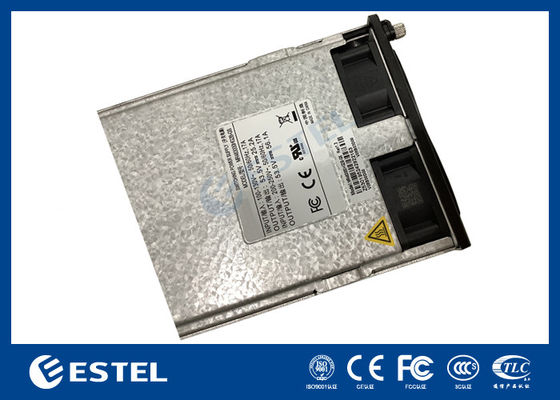

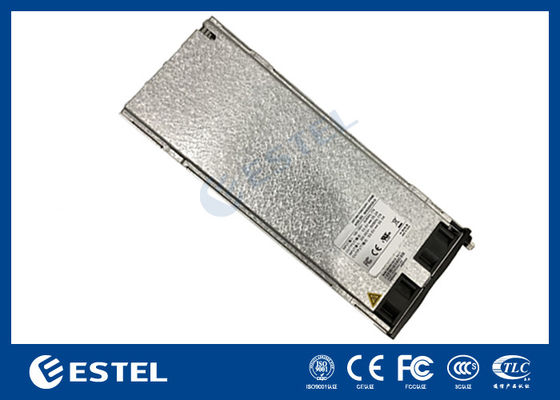

MR484000SG1 75A Yüksek Verimlilikli İletişim Gücü Modülü Yüzde 96 Verimlilik Geniş Girdi 85 300VAC Sıcak Değişilebilir

MR484000SG1 75A Yüksek Verimli İletişim Güç Modülü %96 Verimlilik Geniş Giriş 85 300VAC Sıcak Değiştirilebilir

1. Elektriksel özellikler

1.1 Giriş özellikleri

Not: 1. Minimum başlatma voltajı 95VAC'den azdır.

1.2 Çıkış özellikleri

1.2.1 Çıkış voltajı ve akım ayarı oran

Not: Doğrultucu modülün çıkış akımı düzenlemesi ve iletişim kesintisi aşağıdaki gibidir:

1) Doğrultucu modülün çıkış akımı, mevcut komuta göre ayarlanabilir. Ayar aralığı 1A~81,3A'dır.

  2) Doğrultucu modül ile izleme modülü arasındaki iletişim 1 dakikadan fazla kesilirse, doğrultucu modülün çıkışı otomatik olarak 53,5V'a ve

sınırsız akım durumuna dönecektir.

1.2.2 Çıkış dalgalanma ve gürültü

    Not: 1) Dalgalanma ve gürültü testi: Dalgalanma ve gürültü bant genişliği 20 MHz olarak ayarlanmıştır.

1.2.3 Çıkış dinamik tepki

    Not: yük sıçrama döngüsü 4ms.

1.2.4 Çıkış aşımı

    Not: Test sırasındaki yük aralığı: minimumdan maksimuma.

1.2.5 Başlangıç çıkış gecikme süresi

Not: Başlangıç gecikme süresi, AC gücün açılmasından çıkış voltajının 42VDC'ye ulaşmasına kadar geçen süredir.

1.2.6 Güç dönüşümü

Çıkış 53,5~58V, üst limit gücüne dayanır ve çıkış 42~53,5V, harici özelliklere ve orantılı güç limitine dayanır

Yukarıdakiler, giriş voltajına göre maksimum çıkış gücünü sınırlayan bir eğridir; hepsi

teorik limit değerlerdir ve gerçek limit, giriş voltajı doğruluğu (±2V), çıkış voltajı doğruluğu (±%0,6) ve çıkış akımı doğruluğu (0,8A) nedeniyle belirli bir sapmaya sahip olacaktır; Güç dönüşüm noktasının voltaj hatası <±2V.

1.2.7 Çıkış özelliği

Açıklamalar: Yukarıdakiler teorik limit değerlerdir, gerçek limit, akım doğruluğu (akım hatası <±0,8A) nedeniyle belirli bir sapmaya sahip olacaktır.

1.2.7 Başlangıç çıkış gecikme süresi

Not: Başlangıç gecikme süresi, AC gücün açılmasından çıkış voltajının 42'ye ulaşmasına kadar geçen süredir

1.2.8 Aşırı sıcaklık düşüş eğrisi

Not:

Giriş 200Vac'den büyükse, çıkış 53,5~58V üst limit gücüne dayanır ve çıkış 42~53,5V, harici özelliklere ve güç limitinin oranına dayanır;

Giriş 200Vac'den küçükse ve çıkış 53,5~58V, giriş güç limiti ile orantılı olarak sınırlıdır; çıkış 42~53,5V, harici özellikler ve giriş güç limiti ile orantılı olarak sınırlıdır.

Yukarıdakiler teorik limit değerlerdir ve gerçek limit, ortam sıcaklığı doğruluğu (±2°), giriş voltajı doğruluğu (±2V), çıkış voltajı doğruluğu (±%0,6) ve çıkış akımı doğruluğu (0,8A) nedeniyle belirli bir sapmaya sahip olacaktır; Nominal noktanın ortam sıcaklığı hatası ±2℃'den azdır.

1.2.9 Gürültü voltajı

1.3 Koruma fonksiyonu

1.3.1 Çıkış kısa devreit koruma

1.3.2 Çıkış aşırı gerilimi koruma

Aşırı gerilim koruması, dahili ve harici aşırı gerilim korumasına ayrılabilir. Dahili aşırı gerilim arızası aralığı 58,5VDC~ 60,5VDC'dir ve izleme yoluyla ayarlanabilir. Arıza durumunda, modül kilitlenir. Harici voltaj 63VDC'den büyükse ve 500ms'den uzun sürerse, modül kilitlenir. Kilit makinesi koruma durumuna girdikten sonra, önce AC gücünü kesmek ve ardından tekrar güç vermek gerekir, böylece güç tekrar çalışabilir.

1.3.3 Çıkış düşük gerilim uyarısı

Aralık 37VDC~39VDC'dir. Düşük gerilim alarm değerinden düşük olduğunda, normal olarak çıkış verecek ve bir alarm bildirecektir.

1.3.4 Giriş aşırı gerilimi prokoruma

Not: Giriş aşırı gerilim koruması, 75A nominal yükte test edilmelidir.

1.3.5 Giriş düşük gerilim koruma

1.3.6 Aşırı sıcaklık koruma

1.4 İletişim fonksiyonu arasında doğrultucu modül ve izleme modül

Doğrultucu modül ile izleme modülü arasında CAN veri yolu iletişim modu benimsenmiştir, uzaktan yazılım sürüm yükseltmesini destekler ve modülün adresi adres kartı aracılığıyla ayarlanabilir.

Doğrultucu modül ile izleme arasındaki iletişim 1 dakika kesildikten sonra, doğrultucu modül başlar ve çıkış voltajı ve akım limit değerleri varsayılan değerlere döner.

Doğrultucu modüldeki CAN arayüzünün yalıtımlı olarak tasarlanması gerekir. CAN'in güç kaynağı + 5VDC'dir ve bu, doğrultucu modülün içinde sağlanır.

Doğrultucu modülün ana izleme bilgileri aşağıdaki gibidir:

1) Voltaj düzenleme ve akım düzenleme fonksiyonu: pilin yüzer şarj gereksinimlerini karşılamak ve voltaj düzenleme gereksinimlerini karşılamak için;

2) Tek modül anahtar makine kontrolü;

3) Koruma ve alarm bilgileri geri bildirimi:

Yardımcı arızası: Yardımcı arızası (AC giriş aşırı gerilimi);

Modül koruması: sıcaklık uyarısı;

Modül arızası: aşırı gerilim kapatma, fan arızası, aşırı sıcaklık kapatma veya modülün diğer dahili nedenlerinden kaynaklanan çıkış yok;

(Modül uyku ve kapatma durumundadır ve şebeke gücü arızası modül arızasına bildirilmez).

1.5

LED Güç kaynağı LED göstergesi, güç panelinin yanına monte edilmiştir. Çıkış durumu aşağıdaki tabloda gösterilmektedir.

zorunlu işaret

performans 2.1Yalıtım

Empedans giriş-çıkış Test voltajı 500VDC, yalıtım direnci ≥2M

yüksek voltaj giriş-çıkış DC voltajı 4240VDC1 dakika ≤1mA

Güç kaynağı güvenliği aşağıdaki standartları karşılar:

GB4943

IEC/EN60950 IEC/EN62368-1

Güç kaynağı güvenlik sertifikası:

CE sertifikası (LVD ve EMC direktif gereksinimleri)
