| Boyut: | H2200mm × W750mm × D750mm | Güç girişleri: | Izgara gücü, güneş enerjisi, dizel jeneratör, pil yedeklemesi |
|---|---|---|---|
| Güç Alt İpliği: | 9U, Denetleyici ile | AC girişi: | Üç faz: 200 ~ 240 VAC/346 ~ 415 VAC; Tek fazlı: 200 ~ 240 VAC |
| DG girişi: | Destek | fotovoltaik sistem: | 9kw (özelleştirilebilir, maks. 12kw) |
| Düzeltme sistemi: | 24KW | doğru akım çıkışı: | -48VDC |
| PDU: | Özelleştirilmiş Çıkış Güç Dağıtım Paneli ile | Soğutma: | 3000W |
| IP derecesi: | IP55 | Paketleme: | ahşap kasa |
| Vurgulamak: | Telekomünikasyon güç kaynağı sistemi,Hibrit Enerji Telekom Gücü Sistemi,Telekomünikasyon Güç Sistemi |
||

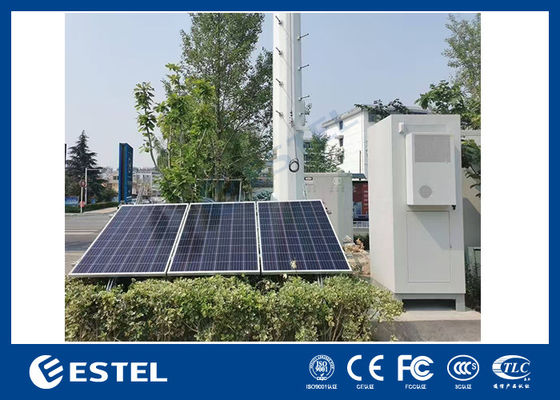

Dış Mekan Telekom Sahası Güç Kaynağı için Güneş Enerjisi Şebekesi Dizel Jeneratör Batarya Hibrit Telekom Güç Sistemi
1. Giriş
ESTEL Hibrit Enerji Telekom Güç Sistemi, telekomünikasyon ekipmanları için ana güç kaynağı olarak güneş enerjisi, dizel jeneratör (DG) ve şebeke gücünü kullanan hibrit bir güç kaynağı çözümüdür.
Temiz ve düşük maliyetli temiz enerji gücünü kullanarak güvenilir bir güç sistemi oluşturur, modern telekomünikasyon hizmetleri için yüksek kaliteli güç sağlar ve telekom hizmet sağlayıcılarının şebeke gücünün olmadığı veya kararsız şebeke gücü kaynağına sahip olan bölgelerde işlerini genişletmelerine yardımcı olur.

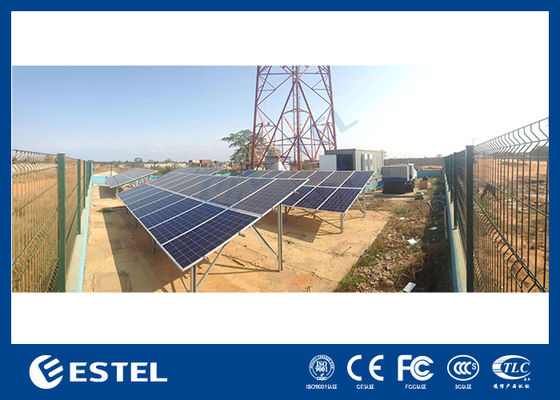

2. Uygulamalar
3. Telekom Güç SistemiYapı

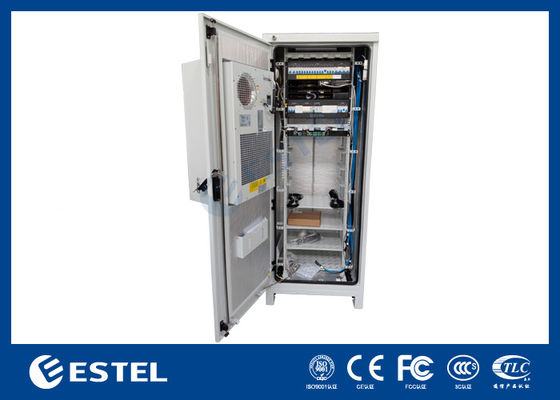

Dış mekan telekom kabini, telekom güç sistemi, soğutma sistemi, bataryalar, bir çevre izleme ünitesi ve sensörlerden oluşur.

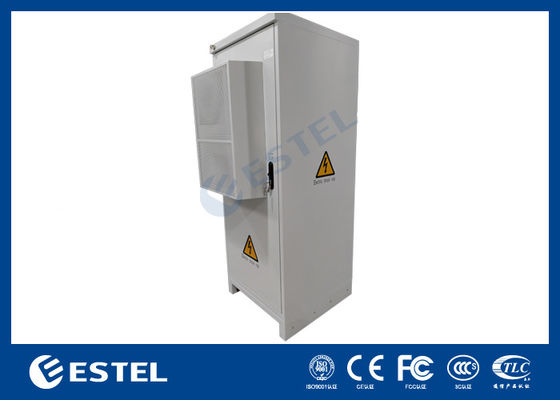

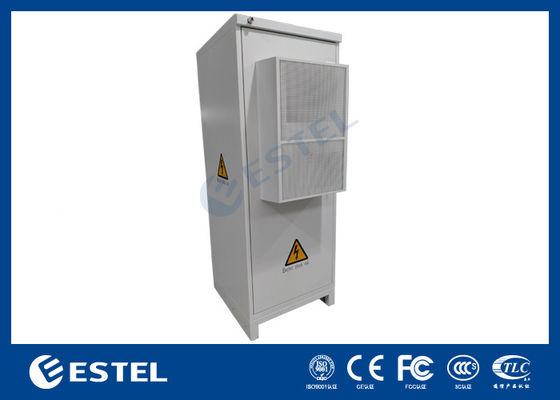

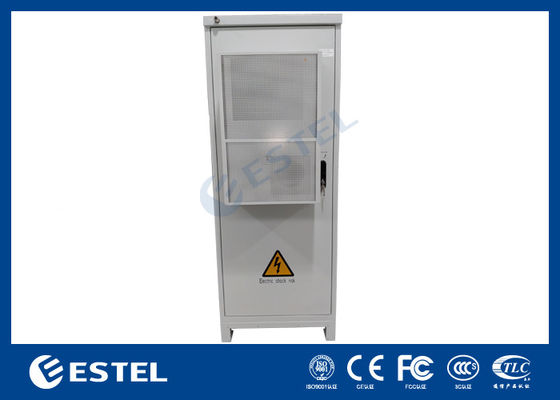

1) Kabin Muhafazası - Özellikler
| Öğe | Açıklama |
| Dış Boyut | Y2200mm×G750mm×D750mm |
| İç Alan | 19 inç standart raf, 38U alanı |
| Malzeme | Galvanizli çelik |
| Yalıtım | Isı yalıtımı için PEF ile |
| Kapı | Bir ön kapı, gömme yerleşik menteşe ile |
| Kilit | Üç noktalı kilit |
| Kablo Yönlendirmesi | Kablo kabinin altından |
| Kaplama | Polyester toz kaplama |
| Renk | RAL7035 |
| IP Sınıfı | IP55 |

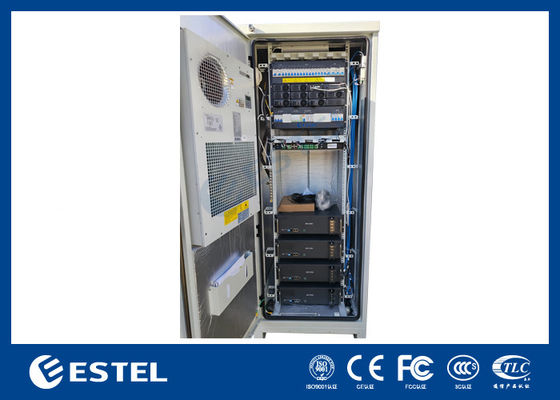

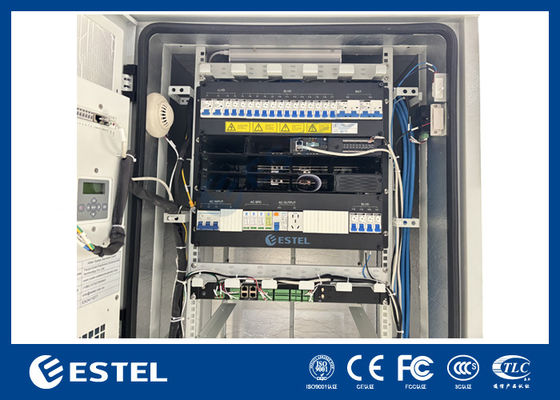

2) Telekom Güç Sistemi
| Öğe | Açıklama |
| Tip | 19’’ standart raf montajlı |
| Yükseklik | 9U |
| AC Girişi |
Üç Faz: 200-240 VAC/346-415 VAC Tek faz: 200-240 VAC |
| Giriş MCB | 1×63A/3P |
| Giriş SPD | C Sınıfı (20KA/40KA) |
| Redresör alt sistemi | 24kW, 6 adet 4kW redresör modülü |
| PV alt sistemi | 9kW, 3 adet 3kW düşük voltajlı fotovoltaik modül |
| DC Çıkışı | -53.5VDC, Çıkış voltaj aralığı: -42 ila -58VDC |
| Kontrolör | MC2600 |
| Yük MCB |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (Not: Müşterinin gereksinimlerine göre yapılandırılabilir) |
3) Soğutma Sistemi
| Öğe | Açıklama |
| Model | DC30HDNC1D |
| Marka | Envicool |
| Soğutma Kapasitesi | 2800W |
| Isıtma Kapasitesi | 500W (Opsiyonel) |
| Güç Tüketimi | 870W |
| Dış Boyut | Y746mm×G446mm×D300mm (Flanşsız) |
| Güç Kaynağı | -48VDC |
| İletişim | RS485 |
| Kurulum | Kapıya monte |
| RoHS Uyumlu | Evet |
| IP Sınıfı | IP55 |

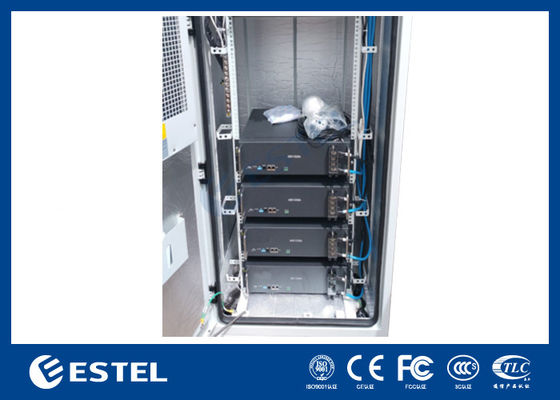

4) Bataryalar
48V100Ah LiFePO4 Bataryanın Özellikleri:
| Öğe | Parametreler |
| Model | LFELI-48100 |
| Nominal Kapasite (5HR) | 100 Ah |
| Nominal Gerilim | 48V |
| Deşarj Bitiş Gerilimi | 40.5V |
| Şarj Sınırlı Gerilimi | 54V |
| Maks. Şarj/Deşarj Akımı | 100A |
| Ağırlık | Yaklaşık. 40kg |
| Enerji | 4800Wh |
| Ekran | LCD ekranlı |
| Maks. Paralel Bağlantı Sayısı | 15 |
| Boyutlar (G*D*Y) mm | 442*450*132 |
| Tasarım Ömrü | 20 yıl |
| Döngü Ömrü | 6000 döngü |
| IP Sınıfı | IP30 |
| Kasa Malzemesi | SPCC |
| Çalışma Sıcaklığı |
Şarj: 0 ila +45℃ Deşarj: -10 ila +55℃ Depolama: -20 ila +60℃ |
| Terminal | M6 |
| Sabitant Akım Deşarj Tablosu (Amper) 25℃'de | |||||
|
Gerilim / Zaman |
1 saat | 2 saat | 3 saat | 5 saat | 10 saat |
| Deşarj geriliminin sonu 40.5V | 100A | 50A | 33.3A | 20A | 10A |
| Sabit Güç Deşarj Tablosu (Watt) 25℃'de | |||||
|
Gerilim / Zaman |
1 saat | 2 saat | 3 saat | 5 saat | 10 saat |
| Deşarj geriliminin sonu 40.5V | 4800W | 2400W | 1600W | 960W | 480W |
5) Çevre İzleme Ünitesi
Çevre izleme ünitesi (FSU), Veri Toplama, Akıllı Protokol İşleme ve İletişim Modülünü entegre eden yüksek performanslı, düşük maliyetli bir FSU (Saha Denetim Ünitesi) cihazıdır.
Güç Kaynağı ve Çevre Gözetim Sisteminde her telekomünikasyon istasyonuna veya baz istasyonuna kurulan akıllı bir DAC (Veri Toplama Kontrolörü) olarak, FSU çeşitli çevre verilerini ve akıllı olmayan cihazların durumunu elde etmek için farklı sensörlere erişir ve RS232/485, Modbus veya diğer iletişim arayüzleri aracılığıyla akıllı cihazlarla (telekom güç kaynağı, lityum pil BMS'si, klima vb. dahil) iletişim kurar. FSU, aşağıdaki verileri gerçek zamanlı olarak yakalar ve B-Arayüzü, SNMP protokolü aracılığıyla uzaktan izleme merkezine iletir.
Çevre İzleme topolojik grafik:
6) Sensörler
ESTEL Hibrit Enerji Telekom Güç Sistemine, güç sisteminin çalışma ortam koşulları için çevrimiçi izleme ve alarm sağlamak üzere çok çeşitli sensörler entegre edilebilir.
| Sensör | Fonksiyon |
| Kapı manyetik sensörü | Kapı açık durum izleme ve alarmı |
| Su sensörü | Kabin su basması izleme ve alarmı |
| Duman sensörü | Yanma dumanı izleme ve alarmı |
| Sıcaklık ve nem sensörü | Sıcaklık ve nem izleme ve alarmı |
| Yağ seviyesi sensörü | Yakıt seviyesi izleme ve alarmı |
