ET48300-005 Dahili DC Güç Sistemi Giriş

ET48300-005 alt raf güç kaynağı, lif ve mikrodalga iletiminin, erişim cihazlarının ve anahtarların kritik uygulama ihtiyaçlarını karşılamak için kompakt bir 5U yüksekliği tasarlamasına sahiptir.Sistem 300A maksimum güç kapasitesine sahiptir.Kablolar MCB'ler ve otobüs çubuğu ile ön taraftan erişilebilir.

Temel özellikleri

• Standart 19 inçlik genişlik: Geniş kullanım için uyumluluğu sağlar.
• Kompakt 5U Yükseklik: Yer tasarrufu ve kurulum maliyetlerini azaltır.
• Ön çalıştırma ve kablo erişimi: Estetik çekiciliği ve güvenli bakım sağlar.
• Gelişmiş Pil Yönetimi: Batarya ömrünü uzatır ve esnek ağ oluşturmak ve uzaktan izlemek için çeşitli iletişim bağlantıları (RS485, internet bağlantısı, kuru bağlantılar) sunar.
• Sıcak değiştirilebilir düzleyici ve denetleyici: kolay ve hızlı çevrimiçi bakım sağlar.
• Geniş giriş voltaj aralığı (85-300Vac): Çeşitli elektrik şebekesi koşullarına uyarlanır.

Uygulama Senaryoları

• Kablosuz baz istasyonları
• İletişim ağları
• Şirketler için iletişim ağları

Özellikler

AC dağılımı

• Girdi Modu: 220VAC tek fazlı
• Giriş Kapasitesi: 1 × 100A/2P
• Girdi Sıklığı: 45~65Hz (not değeri: 50Hz/60Hz)
• AC SPD: 20kA/40kA, 8/20μs

DC Dağıtım

• Çıkış Voltajı: -43 ila -58VDC (ad değer: -53.5VDC)
• Maksimum Kapasite: 18kW
• Pil kesici: 2 × 125A (1 kutup)
• Yük kırıcıları:
  • LVD: 32A (1 kutup) × 2 + 40A (1 kutup) × 2 + 63A (1 kutup) × 3
  • BLVD: 6A (1 kutup) × 2 + 10A (1 kutup) × 2 + 16A (1 kutup) × 2
• Düzleştiricinin Giriş Voltajı: 85VAC'dan 300VAC'ya kadar (220VAC nominal)
• Verimlilik: >96%
• Adlık Güç: 3000W (176~300VAC)
• Çalışma sıcaklığı: -40°C'den +75°C'ye kadar (tam çıkış 50°C'nin altında)
• Boyut: 106.5mm(W) × 286mm(D) × 41.5mm ((1U/H)
• Ağırlık: ≤2kg
• Soğutma Modu: Zorla soğutma
• Güç faktörü: ≥0.99
• THD% ≤ 5

Kontrolör

• Sinyal Girişi: 4 AI (3 pil sıcaklığı, 1 ortam sıcaklığı), 7 DI (SPD, 6 ortak DI)
• Alarm çıkışı: 6 kuru temas
• İletişim Limanı: RS485, SNMP
• Ekran KipiLCD:

Çevre

• Çalışma sıcaklığı: -40°C'den +75°C'ye kadar (tam çıkış 50°C'nin altında)
• Depolama sıcaklığı: -40°C - +70°C
• Çalışma Nemliği: % 5 ila % 95 (kondezasyon olmayan)
• Yükseklik: 0 ila 3000 m (2000 m ile 3000 m arasındaki yüksekliklerde, maksimum çalışma sıcaklığı her 200 m yükseklik artışı için 1 °C azalır.)

Bu genel bakış, çeşitli telekom uygulamalarında güvenilirlik ve verimlilik için tasarlanmış ET48300-005 gömülü DC güç sisteminin kapsamlı bir anlayışını sağlar.

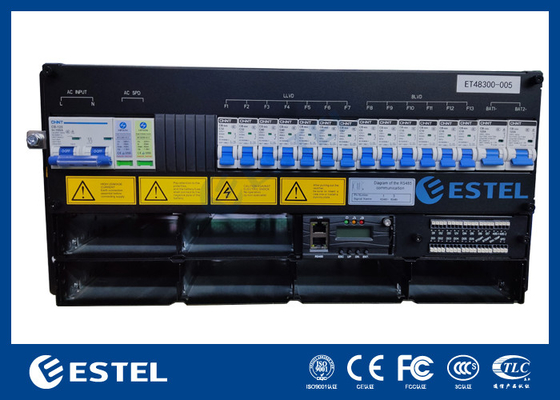

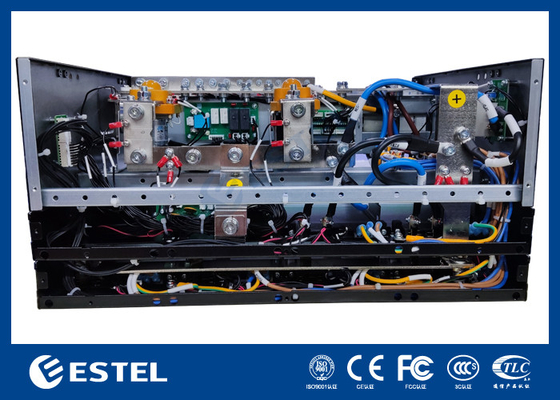

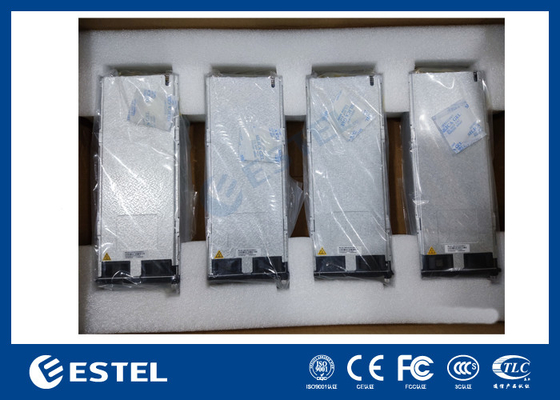

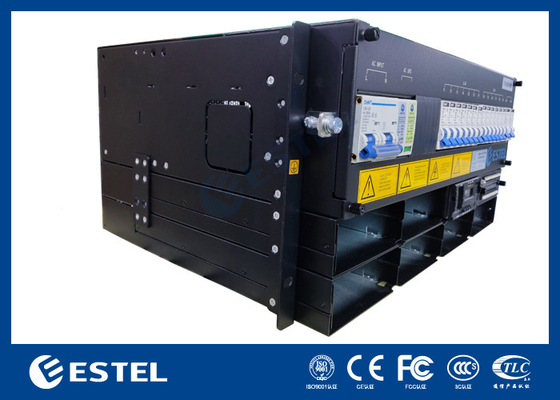

ET48300-005 Gömülü Güç Sistemi Resimleri:
