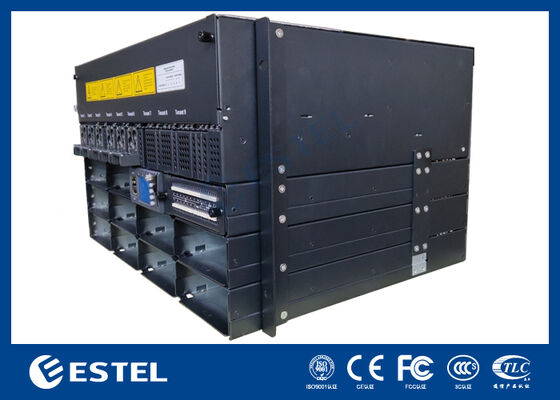

6U Rack-Mount Telecom DC48V Uzaktan Yönetim ile Düzeltme Güç Sistemi

Ürün Genel Görünümü

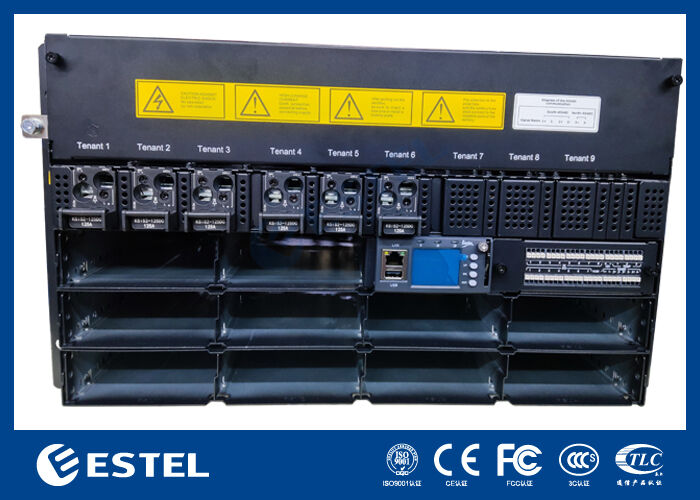

ET481050-M7E106DC raf güç sistemi, özel olarak telekomünikasyon altyapısı, veri merkezi operasyonları,Güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar. L1*3, L2*2, L3*2, N*6 girişini kabul eder ve ¥43VDC ile ¥58VDC arasında ayarlanabilir sabit bir DC çıkışı sağlar ve nominal çalışma noktası ¥53.5VDC'dir.,Bu sistem, %96'dan fazla güç dönüştürme verimliliği elde ederken yüksek talepte olan tesisleri güvenilir bir şekilde destekler.

Modüler ve fazladan bir tasarıma sahip olan sistem, N + 1 fazlalık için yapılandırılmış 10 * 3000W'a kadar düzleyici modüllerini destekler.Düzleştiriciler zorlu hava soğutması kullanır, yaklaşık bir güç faktörü (≥0,99) elde etmek ve verimli ve temiz güç dönüşümü için düşük toplam harmonik bozulmayı (THDi ≤5%) korumak.ve IP20 giriş koruması, 6U raf monte edilebilir şasi, operasyonel güvenliği, kolay servis ve standart 19 inçlik dolaplara kolay entegrasyonu vurgular.

DC dağıtım paneli RTN+ ve BATT-busbar ile donatılmıştırve her ikisini de içerirLLVD veGüvenli ve esnek güç yönetimi için BLVD işlevselliği. 4 analog sensör girişi, 8 dijital durum girişi,ve 7 yapılandırılabilir kuru temas alarm rölesiUzaktan izleme ve yönetim, RS232/485 ve SNMP arayüzleri üzerinden etkinleştirildiğinde, entegre bir LCD ekran yerel durum görüntülemesini ve yapılandırmasını sağlar.

Zorlu koşullarda çalışmak için tasarlanmış olan sistem, 40 °C'den +65 °C'ye kadar geniş bir sıcaklık aralığında çalışır, %5 ila %95 oranında nispi nem toleransına sahiptir (kondansiyonsuz),ve 3000 metre yüksekliğe kadar tam performans sağlar.Ölçeklenebilir modüler mimarinin kanıtlanmış güvenilirlikle birleştirilmesi,Bu 30kW DC güç sistemi, güç kullanılabilirliğinin çok önemli olduğu kritik altyapılar için sağlam ve ölçeklenebilir bir enerji çözümü olarak durmaktadır..

Sistem

• Boyut: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• Ağırlık: ≤25kg (düzleştiriciler olmadan)

• Soğutma modu: Doğal soğutma

• Kurulum şekli: 19 inçlik raf veya dolap içinde kurulur

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, destek modülü sınıfı değişikliği

• Koruma seviyesi: IP20

AC dağılımı

• Girdi modu:L1*3, L2*2, L3*2, N*6, akıllı devre kesici

• Giriş frekansı: 4566Hz, nominal değeri: 50Hz/60Hz

DC Dağıtım

• Çıktı voltajı: 43 ~ 58VDC, nominal değeri: 53.5VDC

• Maksimum kapasite:30kW ((10*3kw, N+1 fazlalık)

• Batarya kesicileri:RTN+ ve BATT-busbar

• Yük kırıcıları:

• LLVD ((akıllı devre kesici): 6*125A/1PN+rezerve 3*≤125A/1PN

• BLVD:RTN+ ve BATT-busbar

Düzeltme

• Giriş voltajı:85VAC ~ 300VAC, rated 220VAC

• Verimlilik: >96%

• İsimlendirilmiş güç: 3000W (176~300VAC)

• Çalışma sıcaklığı: ∼40°C ~ +75°C (tam çıkış 50°C'nin altında)

• Boyut: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• Ağırlık: ≤2kg

• Soğutma modu: Zorla soğutma

• Güç faktörü: ≥0.99

• THD: ≤5%

• DC çıkışı: ′′43 ~ ′′58VDC, ′′53.5VDC, en fazla 55A

Kontrolör

• Model: MC2900

• Sinyal girişi: 4 AI (3 ortam sıcaklığı), 8 DI

• Alarm çıkışı: 7 kuru temas

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: 40 °C ~ + 65 °C (tam çıkış 50 °C'nin altında)

• Depolama sıcaklığı: 40 °C ~ + 70 °C

• Çalışma nemliği: 5% ~ 95% (kondensasyonsuz)

• Yükseklik: 0 ~ 3000m (Yükseklik 2000m ila 3000m aralığında ise, maksimum çalışma sıcaklığı, yükseklik 200m arttıkça 1°C azalır.)
