Gelişmiş Uzaktan Yönetim Özelliğine Sahip Telekom DC48V Redresör Güç Sistemi

Ürüne Genel Bakış

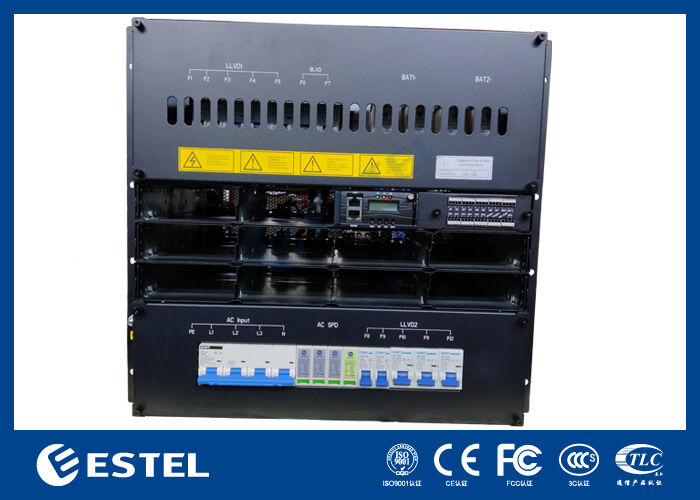

ET48750-M7E1010DC raf tipi güç sistemi, telekomünikasyon altyapısı, veri merkezi operasyonları ve güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar için özel olarak tasarlanmış yüksek kapasiteli, dayanıklı bir DC güç çözümüdür. 380VAC üç fazlı girişi kabul eder ve –43VDC ile –58VDC arasında ayarlanabilen, nominal çalışma noktası –53.5VDC olan kararlı bir DC çıkışı sağlar. 30kW'lık maksimum çıkış kapasitesi sunan bu sistem, %96'yı aşan güç dönüşüm verimliliği elde ederken, yüksek talep gören kurulumları güvenilir bir şekilde destekler.

Modüler ve yedekli bir tasarıma sahip olan sistem, N+1 yedeklilik için yapılandırılmış, her biri 2 kg'dan hafif olan 10*3000W'a kadar redresör modülünü destekler. Redresörler, cebri hava soğutma kullanır, neredeyse birim güç faktörü (≥0.99) elde eder ve verimli ve temiz güç dönüşümü için düşük toplam harmonik bozulmayı (THDi ≤%5) korur. Önden erişimli bakım, üst panel kablolaması ve IP20 koruma sınıfı ile 10U rafa monte edilebilir şasi, operasyonel güvenliği, servis kolaylığını ve standart 19 inç kabinlere kolay entegrasyonu vurgular.

DC dağıtım paneli, 2*250A/2P akü devre sigortası ile donatılmıştır ve güvenli ve esnek güç yönetimi için 2 LLVD ve bir BLVD işlevselliği içerir. Sistem zekası, 3 analog sensör girişi, 7 dijital durum girişi ve 6 yapılandırılabilir kuru kontak alarm rölesi içeren özel bir kontrolör tarafından sağlanır. Uzaktan izleme ve yönetim, RS232/485 ve SNMP arayüzleri aracılığıyla etkinleştirilirken, entegre bir LCD ekran yerel durum görüntüleme ve yapılandırma sağlar.

Zorlu koşullarda performans göstermek üzere tasarlanan sistem, –40℃ ile +65℃ arasında genişletilmiş bir sıcaklık aralığında çalışır, %5 ila %95 (yoğuşmasız) bağıl nemi tolere eder ve 3000 metreye kadar yüksekliklerde tam performans sağlar. Ölçeklenebilir bir modüler mimariyi kanıtlanmış güvenilirlikle birleştiren bu 30kW DC güç sistemi, güç bulunabilirliğinin hayati önem taşıdığı kritik altyapı için sağlam ve ölçeklenebilir bir enerji çözümü olarak öne çıkıyor.

Sistem

• Boyut: 482.0(G) × 350.0(D) × 10U(Y)

• Ağırlık: ≤35kg (redresörler hariç)

• Soğutma modu: Doğal soğutma

• Kurulum modu: 19 inç rafa veya kabin içine monte edilir

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, modül seviyesinde değişiklik desteği

• Koruma seviyesi: IP20

AC Dağıtımı

• Giriş modu: 380VAC üç fazlı, 125A/4P

• Giriş frekansı: 45–66Hz, nominal değer: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC Dağıtımı

• Çıkış gerilimi: –43 ~ –58VDC, nominal değer: –53.5VDC

• Maksimum kapasite:30kW(10*3kw, N+1 yedeklilik)

• Akü kesicileri: 2*250A/2P sigorta

• Yük kesicileri:

• LLVD1: 2*63A/1P+3*100A/1P;

• LLVD2: 2*63A/1P+3*100A/1P

• BLVD: 2*100A/1P

• DC SPD: 10kA/20kA, 8/20μs

Redresör

• Giriş gerilimi: 85VAC ~ 300VAC, nominal 220VAC

• Verimlilik: >%96

• Nominal güç: 3000W (176–300VAC)

• Çalışma sıcaklığı: –40℃ ~ +75℃ (50℃ altında tam çıkış)

• Boyut: 106.5mm(G) × 286mm(D) × 41.5mm(Y) (1U/Y)

• Ağırlık: ≤2kg

• Soğutma modu: Cebri soğutma

• Güç faktörü: ≥0.99

• THD: ≤%5

• DC çıkışı: –43 ~ –58VDC, nominal –53.5VDC, maksimum 55A

Kontrolör

• Model: MC2600

• Sinyal girişi: 3 AI (3 ortam sıcaklığı), 7 DI

• Alarm çıkışı: 6 kuru kontak

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: –40℃ ~ +65℃ (50℃ altında tam çıkış)

• Depolama sıcaklığı: –40℃ ~ +70℃

• Çalışma nemi: %5 ~ %95 (yoğuşmasız)

• Rakım: 0 ~ 3000m (Rakım 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.)
