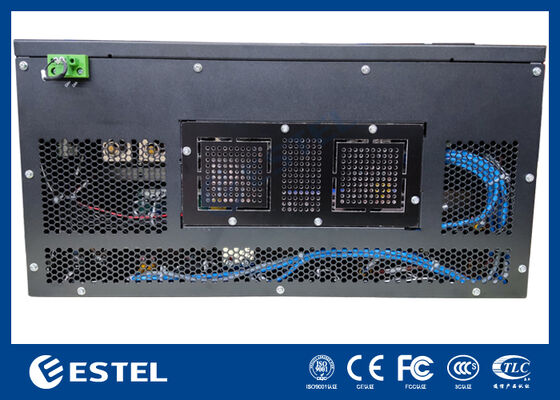

Telekom ağları için entegre uzaktan yönetimi olan DC güç sistemi

Ürün Genel Görünümü

ET48450-M7F65DC raf güç sistemi, özel olarak telekomünikasyon altyapısı, veri merkezi operasyonları,Güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar. 380VAC üç fazlı giriş kabul eder ve nominal işletim noktası 53.5VDC ile ¥43VDC ile ¥58VDC arasında ayarlanabilir sabit bir DC çıkışı sağlar. 18kW maksimum çıkış kapasitesi sunar,Bu sistem,% 96'dan fazla güç dönüştürme verimliliği elde ederken yüksek talepte olan tesisleri güvenilir bir şekilde destekliyor..

Modüler ve redundant bir tasarıma sahip olan sistem, N + 1 redundansi için yapılandırılmış 6 * 3000W'a kadar düzleyici modüllerini destekler ve her kompakt modülün ağırlığı 2 kg'dan azdır.Düzleştiriciler zorlu hava soğutması kullanır, yaklaşık bir güç faktörü (≥0,99) elde etmek ve verimli ve temiz güç dönüşümü için düşük toplam harmonik bozulmayı (THDi ≤5%) korumak.ve IP20 giriş koruması, 5U raf monte edilebilir şasi, operasyonel güvenliği, hizmet kolaylığını ve standart 19 inçlik dolaplara kolay entegrasyonu vurgular.

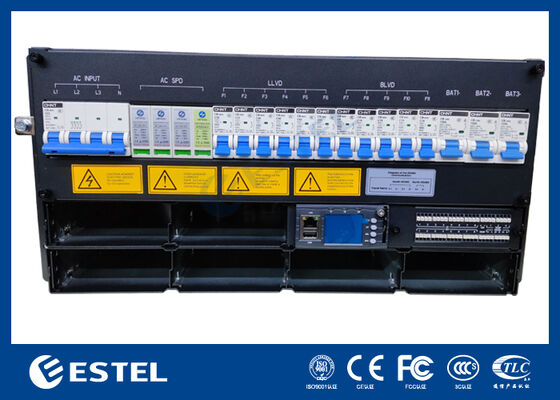

DC dağıtım paneli 3*125A/1P pil devre kesici ile donatılmıştır ve birLLVD ve aGüvenli ve esnek güç yönetimi için BLVD işlevselliği. 4 analog sensör girişi, 8 dijital durum girişi,ve 8 yapılandırılabilir kuru temas alarm rölesiUzaktan izleme ve yönetim, RS232/485 ve SNMP arayüzleri üzerinden etkinleştirildiğinde, entegre bir LCD ekran yerel durum görüntülemesini ve yapılandırmasını sağlar.

Zorlu koşullarda çalışmak için tasarlanmış olan sistem, 40 °C'den +65 °C'ye kadar geniş bir sıcaklık aralığında çalışır, %5 ila %95 oranında nispi nem toleransına sahiptir (kondansiyonsuz),ve 3000 metre yüksekliğe kadar tam performans sağlar.Ölçeklenebilir modüler mimarinin kanıtlanmış güvenilirlikle birleştirilmesi,Bu 18kW DC güç sistemi, güç kullanılabilirliğinin çok önemli olduğu kritik altyapılar için sağlam ve ölçeklenebilir bir enerji çözümü olarak durmaktadır..

Sistem

• Boyut: 482.0 ((W) × 350.0 ((D) × 5U ((H)

• Ağırlık: ≤25kg (düzleştiriciler olmadan)

• Soğutma modu: Doğal soğutma

• Kurulum şekli: 19 inçlik raf veya dolap içinde kurulur

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, destek modülü sınıfı değişikliği

• Koruma seviyesi: IP20

AC dağılımı

• Girdi modu:380VAC üç fazlı, 63A/4P

• Giriş frekansı: 4566Hz, nominal değeri: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC Dağıtım

• Çıktı voltajı: 43 ~ 58VDC, nominal değeri: 53.5VDC

• Maksimum kapasite:18kW ((6*3kw, N+1 fazlalık)

• Batarya kesicileri:3*125A/1P

• Yük kırıcıları:

• LLVD:2*32A/1P+2*40A/1P+2*63A/1P

• BLVD:1*6A/1P+2*10A/1P+2*16A/1P

• DC SPD: 10kA/20kA, 8/20μs

Düzeltme

• Giriş voltajı:85VAC ~ 300VAC, rated 220VAC

• Verimlilik: >96%

• İsimlendirilmiş güç: 3000W (176~300VAC)

• Çalışma sıcaklığı: ∼40°C ~ +75°C (tam çıkış 50°C'nin altında)

• Boyut: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• Ağırlık: ≤2kg

• Soğutma modu: Zorla soğutma

• Güç faktörü: ≥0.99

• THD: ≤5%

• DC çıkışı: ′′43 ~ ′′58VDC, ′′53.5VDC, en fazla 55A

Kontrolör

• Model: MC2900

• Sinyal girişi: 4 AI (3 ortam sıcaklığı, 1 sıvı), 8 DI

• Alarm çıkışı: 8 kuru temas

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: 40 °C ~ + 65 °C (tam çıkış 50 °C'nin altında)

• Depolama sıcaklığı: 40 °C ~ + 70 °C

• Çalışma nemliği: 5% ~ 95% (kondensasyonsuz)

• Yükseklik: 0 ~ 3000m (Yükseklik 2000m ila 3000m aralığında ise, maksimum çalışma sıcaklığı, yükseklik 200m arttıkça 1°C azalır.)
