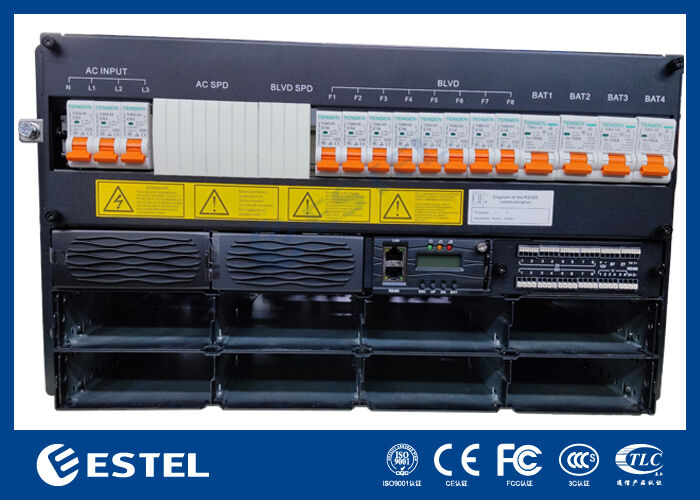

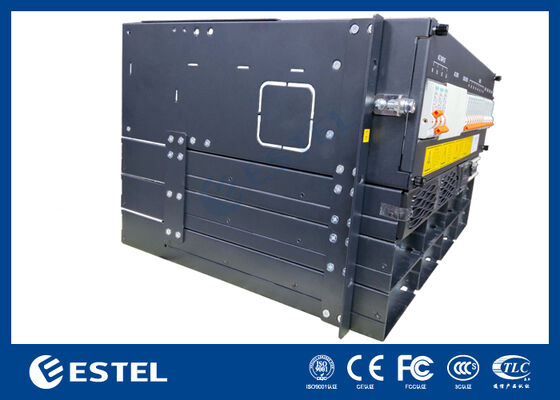

Entegre uzaktan kumanda ile 6U Telecom DC48V düzleyici güç sistemi

Ürün Genel Görünümü

Zorlu telekomünikasyon, veri merkezi ve endüstriyel uygulamalar için tasarlanan ET48400-M5E86B DC Rack Power System esnek, yüksek kapasiteli DC gücü sunar.380VAC üç fazlı giriş kabul eder, sabit, ayarlanabilir bir çıkış sağlayan ′′43VDC'den ′′58VDC'ye (tipik olarak ′′53.5VDC) en fazla 24kW kapasite ve% 96'dan fazla verimlilikte.

Modüler tasarım, her biri yüksek verimlilik dönüşümünü sunan ve güç faktörü ≥0.99 ve THDi ≤5% ile sekiz 3000W düzleyici modülü ile N + 1 redundansiyi destekler.Ön erişim ve üst panel kablolama ile hizmet optimizasyonlu 6U şasiye yerleştirilmiştir, sistem kurulum ve bakımı basitleştirir. DC dağıtım paneli, esnek güç yönetimi için 4 * 100A / 1P pil devre kesicileri, ölçeklenebilir LLVD ve BLVD içerir.

Analog / dijital girişlere ve yapılandırılabilir alarm rölelerine sahip özel bir denetleyici, RS232/485 ve SNMP arayüzleri ile birlikte kapsamlı yerel ve uzaktan izleme sağlar.Ekstrem ortamlarda güvenilir bir şekilde çalışmak için tasarlanmıştır (°C 40'tan +65'e kadar)Bu sistem kritik altyapı için sağlam ve ölçeklenebilir bir güç temeli sunar.

Sistem

• Boyut: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• Ağırlık: ≤25kg (düzleştiriciler olmadan)

• Soğutma modu: Doğal soğutma

• Kurulum şekli: 19 inçlik raf veya dolap içinde kurulur

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, destek modülü sınıfı değişikliği

• Koruma seviyesi: IP20

AC dağılımı

• Girdi modu:380VAC üç fazlı, 3*63A/1P+N

• Giriş frekansı: 4566Hz, nominal değeri: 50Hz/60Hz

DC Dağıtım

• Çıktı voltajı: 43 ~ 58VDC, nominal değeri: 53.5VDC

• Maksimum kapasite:24kW ((8*3kw, N+1 fazlalık)

• Batarya kesicileri:4*100A/1P

• Yük kırıcıları:

• LLVD*2: Dağıtım kutusu ile birlikte kullanılır

• BLVD:4*16A/1P+4*10A/1P

Düzeltme

• Giriş voltajı:85VAC ~ 300VAC, rated 220VAC

• Verimlilik: >96%

• İsimlendirilmiş güç: 3000W (176~300VAC)

• Çalışma sıcaklığı: ∼40°C ~ +75°C (tam çıkış 50°C'nin altında)

• Boyut: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• Ağırlık: ≤2kg

• Soğutma modu: Zorla soğutma

• Güç faktörü: ≥0.99

• THD: ≤5%

• DC çıkışı: ′′43 ~ ′′58VDC, ′′53.5VDC, en fazla 55A

Kontrolör

• Model: MC2600

• Sinyal girişi: 2 AI (2 ortam sıcaklığı), 8 DI

• Alarm çıkışı: 8 kuru temas

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: 40 °C ~ + 65 °C (tam çıkış 50 °C'nin altında)

• Depolama sıcaklığı: 40 °C ~ + 70 °C

• Çalışma nemliği: 5% ~ 95% (kondensasyonsuz)

• Yükseklik: 0 ~ 3000m (Yükseklik 2000m ila 3000m aralığında ise, maksimum çalışma sıcaklığı, yükseklik 200m arttıkça 1°C azalır.)
