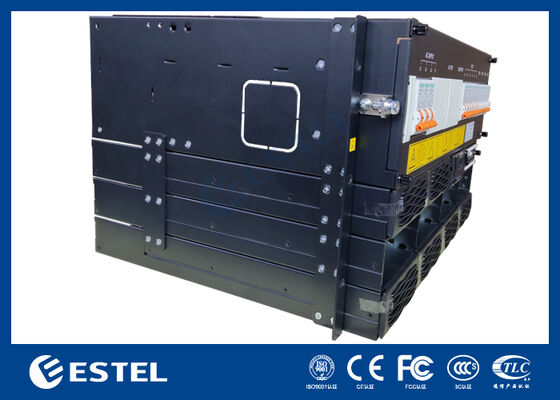

Telekomünikasyon Ağları için Entegre Uzaktan Yönetime Sahip DC Güç Sistemi

Ürüne Genel Bakış

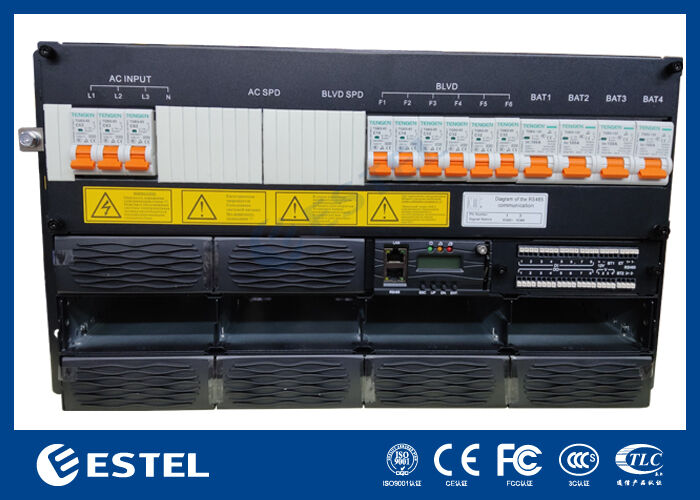

ET48400 DC raf tipi güç sistemi, özellikle telekomünikasyon altyapısı, veri merkezi operasyonları ve güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar için tasarlanmış yüksek kapasiteli, dayanıklı bir DC güç çözümüdür. 380VAC üç fazlı girişi kabul eder ve –43VDC ile –58VDC arasında ayarlanabilen, –53.5VDC nominal çalışma noktasına sahip kararlı bir DC çıkışı sağlar. 24kW'lık maksimum çıkış kapasitesi sunan bu sistem, %96'yı aşan güç dönüşüm verimliliği elde ederken, yüksek talep gören kurulumları güvenilir bir şekilde destekler.

Modüler ve yedekli bir tasarıma sahip olan sistem, her biri 2 kg'dan hafif olan kompakt modüllerle, N+1 yedekleme için yapılandırılmış 8*3000W'a kadar redresör modülünü destekler. Redresörler, cebri hava soğutma kullanır, neredeyse birim güç faktörü (≥0.99) elde eder ve verimli ve temiz güç dönüşümü için düşük toplam harmonik bozulmayı (THDi ≤%5) korur. Önden erişim bakımı, üst panel kablolaması ve IP20 koruması ile 6U rafa monte edilebilir şasi, operasyonel güvenliği, servis kolaylığını ve standart 19 inç kabinlere kolay entegrasyonu vurgular.

DC dağıtım paneli, 4*100A/1P akü devre kesicileri ile donatılmıştır ve güvenli ve esnek güç yönetimi için 2*ölçeklenebilir LLVD ve bir Akü Düşük Gerilim Kesme (BLVD) işlevselliği içerir. Sistem zekası, 3 analog sensör girişi, 8 dijital durum girişi ve 8 yapılandırılabilir kuru kontak alarm rölesi içeren özel bir kontrolör tarafından sağlanır. Uzaktan izleme ve yönetim, RS232/485 ve SNMP arayüzleri aracılığıyla etkinleştirilirken, entegre bir LCD ekran yerel durum görüntüleme ve yapılandırmaya olanak tanır.

Zorlu koşullarda performans göstermek üzere tasarlanan sistem, –40℃ ila +65℃ arasında genişletilmiş bir sıcaklık aralığında çalışır, %5 ila %95 (yoğuşmasız) bağıl nemi tolere eder ve 3000 metreye kadar yüksekliklerde tam performansı korur. Kanıtlanmış güvenilirlikle ölçeklenebilir bir modüler mimariyi birleştiren bu 24kW DC güç sistemi, güç bulunabilirliğinin hayati önem taşıdığı kritik altyapı için sağlam ve ölçeklenebilir bir enerji çözümü olarak öne çıkıyor.

Sistem

• Boyut: 482.0(G) × 350.0(D) × 6U(Y)

• Ağırlık: ≤25kg (redresörler hariç)

• Soğutma modu: Doğal soğutma

• Kurulum modu: 19 inç rafa veya kabin içine monte edilir

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, modül sınıfı değişimi desteği

• Koruma seviyesi: IP20

AC Dağıtımı

• Giriş modu: 380VAC üç fazlı, 3*63A/1P+N

• Giriş frekansı: 45–66Hz, nominal değer: 50Hz/60Hz

DC Dağıtımı

• Çıkış gerilimi: –43 ~ –58VDC, nominal değer: –53.5VDC

• Maksimum kapasite:24kW(8*3kw, N+1 yedekleme)

• Akü kesicileri: 4*100A/1P

• Yük kesicileri:

• LLVD*2: Dağıtım kutusu ile kullanılır

• BLVD: 2*16A/1P+4*32A/1P

Redresör

• Giriş gerilimi: 85VAC ~ 300VAC, nominal 220VAC

• Verimlilik: >%96

• Nominal güç: 3000W (176–300VAC)

• Çalışma sıcaklığı: –40℃ ~ +75℃ (50℃ altında tam çıkış)

• Boyut: 106.5mm(G) × 286mm(D) × 41.5mm(Y) (1U/Y)

• Ağırlık: ≤2kg

• Soğutma modu: Cebri soğutma

• Güç faktörü: ≥0.99

• THD: ≤%5

• DC çıkışı: –43 ~ –58VDC, nominal –53.5VDC, maksimum 55A

Kontrolör

• Model: MC2600

• Sinyal girişi: 3 AI (3 ortam sıcaklığı), 8 DI

• Alarm çıkışı: 8 kuru kontak

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: –40℃ ~ +65℃ (50℃ altında tam çıkış)

• Saklama sıcaklığı: –40℃ ~ +70℃

• Çalışma nemi: %5 ~ %95 (yoğuşmasız)

• Rakım: 0 ~ 3000m (Rakım 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.)
