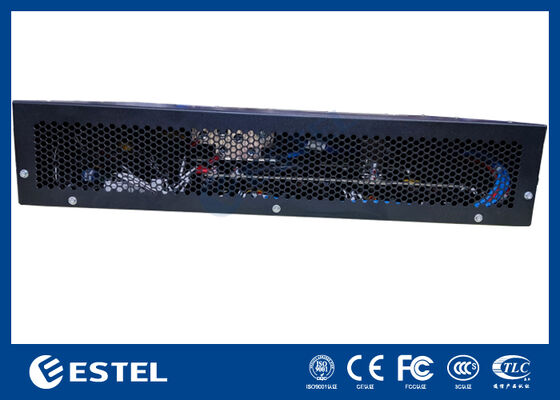

Telekom ekipmanları için uzaktan yönetimi olan DC48V düzleyici sistemi

Ürün Genel Görünümü

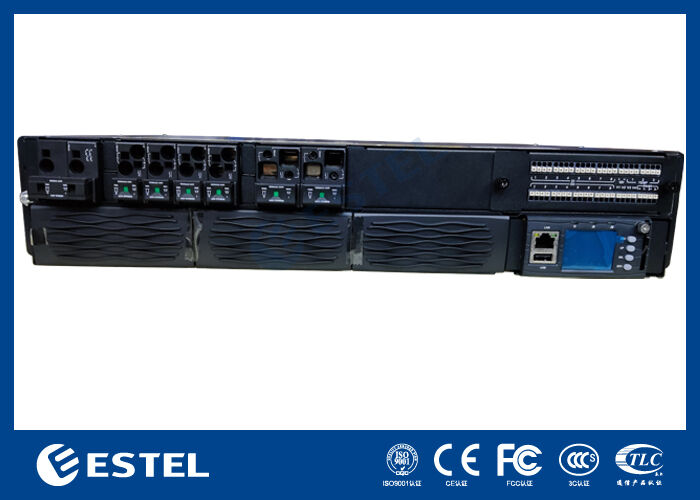

ET48150-M5I32DC raf güç sistemi, özel olarak telekomünikasyon altyapısı, veri merkezi operasyonları,Güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar. 220VAC tek fazlı giriş kabul eder ve nominal işletim noktası 53.5VDC ile ¥43VDC ile ¥58VDC arasında ayarlanabilir sabit bir DC çıkışı sağlar. 9kW'lık maksimum çıkış kapasitesi sunar,Bu sistem,% 96'dan fazla güç dönüştürme verimliliği elde ederken yüksek talepte olan tesisleri güvenilir bir şekilde destekliyor..

Modüler ve redundant bir tasarıma sahip olan sistem, N + 1 redundansi için yapılandırılmış 3 * 3000W'a kadar düzleyici modüllerini destekler ve her kompakt modülün ağırlığı 2 kg'dan azdır.Düzleştiriciler zorlu hava soğutması kullanır, yaklaşık bir güç faktörü (≥0,99) elde etmek ve verimli ve temiz güç dönüşümü için düşük toplam harmonik bozulmayı (THDi ≤5%) korumak.ve IP20 giriş koruması, 2U raf monte edilebilir şasi, operasyonel güvenliği, kolay servis ve standart 19 inçlik dolaplara kolay entegrasyonu vurguluyor.

DC dağıtım paneli 2 * 100A / 1PN pil devre kesici ile donatılmıştır ve güvenli ve esnek güç yönetimi için Pil Düşük Voltaj Bağlantısı (BLVD) işlevselliğini içerir.Sistem istihbaratı, 3 analog sensör girişine sahip özel bir denetleyici tarafından sağlanır., 8 dijital durum girişi ve 8 yapılandırılabilir kuru temas alarm rölesi. Uzaktan izleme ve yönetim RS232/485 ve SNMP arayüzleri üzerinden etkinleştirilmiştir.Entegre bir LCD ekran yerel durum görüntüleme ve yapılandırma için izin verirken.

Zorlu koşullarda çalışmak için tasarlanmış olan sistem, 40 °C'den +65 °C'ye kadar geniş bir sıcaklık aralığında çalışır, %5 ila %95 oranında nispi nem toleransına sahiptir (kondansiyonsuz),ve 3000 metre yüksekliğe kadar tam performans sağlar.Ölçeklenebilir modüler mimarinin kanıtlanmış güvenilirlikle birleştirilmesi,Bu 9kW DC güç sistemi, güç kullanılabilirliğinin çok önemli olduğu kritik altyapılar için sağlam ve ölçeklenebilir bir enerji çözümü olarak durmaktadır..

Sistem

• Boyut: 482.0 ((W) × 350.0 ((D) × 2U ((H)

• Ağırlık: ≤15kg (düzleştiriciler olmadan)

• Soğutma modu: Doğal soğutma

• Kurulum şekli: 19 inçlik raf veya dolap içinde kurulur

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, destek modülü sınıfı değişikliği

• Koruma seviyesi: IP20

AC dağılımı

• Girdi modu:220VAC tek fazlı, 16A/2P

• Giriş frekansı: 4566Hz, nominal değeri: 50Hz/60Hz

DC Dağıtım

• Çıktı voltajı: 43 ~ 58VDC, nominal değeri: 53.5VDC

• Maksimum kapasite:9kW ((3*3kw, N+1 fazlalık)

• Batarya kesicileri:2*100A/1PN

• Yük kırıcıları:BLVD:1*10A/1P+1*16A/1P+1*25A/1P+1*32A/1P

Düzeltme

• Giriş voltajı:85VAC ~ 300VAC, rated 220VAC

• Verimlilik: >96%

• İsimlendirilmiş güç: 3000W (176~300VAC)

• Çalışma sıcaklığı: ∼40°C ~ +75°C (tam çıkış 50°C'nin altında)

• Boyut: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• Ağırlık: ≤2kg

• Soğutma modu: Zorla soğutma

• Güç faktörü: ≥0.99

• THD: ≤5%

• DC çıkışı: ′′43 ~ ′′58VDC, ′′53.5VDC, en fazla 55A

Kontrolör

• Model: MC2900

• Sinyal girişi: 3 AI (3 ortam sıcaklığı), 8 DI

• Alarm çıkışı: 8 kuru temas

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: 40 °C ~ + 65 °C (tam çıkış 50 °C'nin altında)

• Depolama sıcaklığı: 40 °C ~ + 70 °C

• Çalışma nemliği: 5% ~ 95% (kondensasyonsuz)

• Yükseklik: 0 ~ 3000m (Yükseklik 2000m ila 3000m aralığında ise, maksimum çalışma sıcaklığı, yükseklik 200m arttıkça 1°C azalır.)
