Uzaktan Yönetim ve Kontrol Özellikli Telekomünikasyon Redresör Sistemi

Ürüne Genel Bakış

ET4890-M3F32 DC raf güç sistemi, telekomünikasyon altyapısı, veri merkezi operasyonları ve güvenilir DC güç dağıtımı gerektiren endüstriyel uygulamalar için özel olarak tasarlanmış, yüksek kapasiteli, dayanıklı bir DC güç çözümüdür. 220VAC tek fazlı girişi kabul eder ve –43VDC ile –58VDC arasında ayarlanabilen, nominal çalışma noktası –53.5VDC olan kararlı bir DC çıkışı sağlar. 9kW'lık maksimum çıkış kapasitesi sunan bu sistem, %96'yı aşan güç dönüşüm verimliliği elde ederken, yüksek talep gören kurulumları güvenilir bir şekilde destekler.

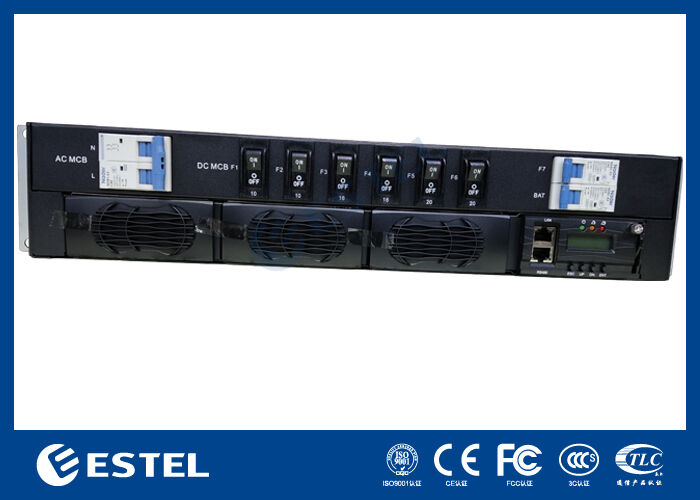

Modüler ve yedekli bir tasarıma sahip olan sistem, N+1 yedeklilik için yapılandırılmış, her biri 2 kg'dan hafif olan 3*3000W'a kadar redresör modülünü destekler. Redresörler, zorlamalı hava soğutma kullanır, neredeyse birim güç faktörü (≥0.99) elde eder ve verimli ve temiz güç dönüşümü için düşük toplam harmonik bozulmayı (THDi ≤%5) korur. Önden erişim bakımı, üst panel kablolaması ve IP20 koruma sınıfı ile 2U rafa monte edilebilir şasi, operasyonel güvenliği, servis kolaylığını ve standart 19 inç kabinlere kolay entegrasyonu vurgular.

DC dağıtım paneli, güvenli ve esnek güç yönetimi için 1*63A 1P akü devre kesicileri ile donatılmıştır ve  Akü Düşük Gerilim Kesme (BLVD) işlevselliğini içerir. Sistem zekası, 2 analog sensör girişi, 8 dijital durum girişi ve 2 yapılandırılabilir kuru kontak alarm rölesi içeren özel bir kontrolör tarafından sağlanır. Uzaktan izleme ve yönetim, RS232/485 ve SNMP arayüzleri aracılığıyla etkinleştirilirken, entegre bir LCD ekran yerel durum görüntüleme ve yapılandırma olanağı sağlar.

Zorlu koşullarda performans göstermek üzere tasarlanan sistem, –40℃ ile +65℃ arasında genişletilmiş bir sıcaklık aralığında çalışır, %5 ila %95 (yoğuşmasız) bağıl nemi tolere eder ve 3000 metreye kadar yüksekliklerde tam performans sağlar. Ölçeklenebilir bir modüler mimariyi kanıtlanmış güvenilirlikle birleştiren bu 9kW DC güç sistemi, güç bulunabilirliğinin hayati önem taşıdığı kritik altyapı için sağlam ve ölçeklenebilir bir enerji çözümü olarak öne çıkıyor.

Sistem

• Boyutlar: 482.0(G) × 350.0(D) × 2U(Y)

• Ağırlık: ≤15kg (redresörler hariç)

• Soğutma modu: Doğal soğutma

• Kurulum modu: 19 inç rafa veya kabin içine monte edilir

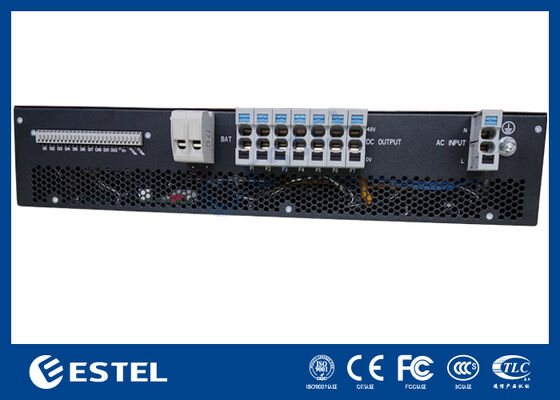

• Kablolama modu: Üst giriş ve üst çıkış

• Bakım modu: Ön bakım, modül seviyesinde değişiklik desteği

• Koruma seviyesi: IP20

AC Dağıtımı

• Giriş modu: 220VAC tek fazlı, 40A/2P

• Giriş frekansı: 45–66Hz, nominal değer: 50Hz/60Hz

DC Dağıtımı

• Çıkış gerilimi: –43 ~ –58VDC, nominal değer: –53.5VDC

• Maksimum kapasite: 9kW(3*3kw, N+1 yedeklilik)

• Akü kesicileri: 1*63A/1P

• Yük kesicileri: BLVD: 2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P

Redresör

• Giriş gerilimi: 85VAC ~ 300VAC, nominal 220VAC

• Verimlilik: >%96

• Nominal güç: 3000W (176–300VAC)

• Çalışma sıcaklığı: –40℃ ~ +75℃ (50℃ altında tam çıkış)

• Boyutlar: 106.5mm(G) × 286mm(D) × 41.5mm(Y) (1U/Y)

• Ağırlık: ≤2kg

• Soğutma modu: Zorlamalı soğutma

• Güç faktörü: ≥0.99

• THD: ≤%5

• DC çıkışı: –43 ~ –58VDC, nominal –53.5VDC, maksimum 55A

Kontrolör

• Model: MC2600

• Sinyal girişi: 2 AI (2 ortam sıcaklığı), 8 DI

• Alarm çıkışı: 2 kuru kontak

• İletişim portu: RS232/485, SNMP

• Ekran modu: LCD

Çevre

• Çalışma sıcaklığı: –40℃ ~ +65℃ (50℃ altında tam çıkış)

• Saklama sıcaklığı: –40℃ ~ +70℃

• Çalışma nemi: %5 ~ %95 (yoğuşmasız)

• Rakım: 0 ~ 3000m (Rakım 2000m ile 3000m aralığında ise, maksimum çalışma sıcaklığı rakım 200m arttıkça 1℃ azalır.)
