IP123000G2A İletişim Dönüştürücü Modülü, 3 Portlu, geniş sıcaklık aralığı ve Ağ Yönetimi için Akıllı İzleme

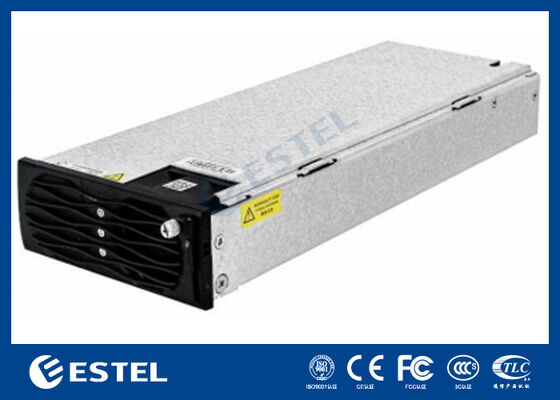

Ürün Genel Görünümü

BuIP123000G2A iletişim invertör modülüile yapılmıştır.Üç port: AC giriş, AC çıkış ve DC giriş/çıkışTemel amacı, mevcut güç kaynağını akıllı bir şekilde seçerek kritik yüklere sabit bir AC kaynağını sürdürmektir:

• Uygulama AC normal olduğunda:Modül, AC kaynağını düzeltme yoluyla işliyor ve sabit birAC çıkışıyükle.

• Uygulama AC kullanılamazsa:Modülotomatik olarak DC girişine geçiyorve DC gücü dönüştürürAC çıkışı, temel ekipmanların güç sürekliliğini sağlar (değişim stratejisi sistem yapılandırmasına bağlıdır).

İlgili elektrik standartlarına ve endüstri düzenlemelerine uymaktadır veAğ yönetimi + akıllı izlemeModern telekom/IKT altyapısı için.En fazla 3 modülün paralel çalışması, kapasite genişlemesini ve daha yüksek kullanılabilirlik tasarımlarını mümkün kılar.

Temel Özellikler

• Otomatik AC/DC kaynak aktarımı:AC arızası olduğunda DC yedek tersine çevrimi ile AC-ilk çalışma, duraklama riskini azaltır.

• Üç portlu entegre tasarım:Bir modülde AC giriş/çıkış ve DC giriş/çıkış sistem entegrasyonunu ve bakımını basitleştirir.

• Ağ yönetimi ve akıllı izleme:Uygulama durumunun, alarmların ve kilit parametrelerin uzaktan görülebilirliği (tam öğeler izleme protokolüne ve sistemine bağlıdır).

• Standartlara uygunluk + EMC hazırlığı:Elektrik standartlarını ve endüstri gereksinimlerini karşılamak için tasarlanmış, telekom seviyesi kullanımı için uygun.

• 3 modüle kadar paralel çalışma:yük paylaşımını ve ölçeklenebilir güç mimarisini destekler; sistem tasarımına bağlı olarak yedeklik için kullanılabilir (örneğin, N + 1).

• Zorlu çevreye karşı yetenek:Dış mekanlar ve kenar tesisler için geniş sıcaklık/nem aralığı ve yükseklik uyarlanabilirliği.

Ana Özellikler

Çevre Koşulları

• Çalışma sıcaklığı: -20°C ila +75°C (güç 45°C'den 75°C'ye kadar düşer)

• Depolama sıcaklığı: -40°C - +75°C

• Nitelikli nem: 5% ila 95% RH,yoğunlaşmayan

• Yükseklik: ≤ 4000 m (Hava sıcaklığı, yüksek irtifa uyum için bir referans olarak 200 m yükseklikte 1 °C azalır)

Elektrik Girişi (Tek Fazlı)

• Girdi modu: TT/TNIT(tek fazlı giriş)

• Giriş voltaj aralığı: 176 Vac'tan 265 Vac'a kadar

• Adlık giriş voltajı: 220 VAC

• Maksimum giriş voltajı: 300Vac

• Maksimum giriş akımı: 22 A

• Başlangıç akımı: ≤ 15 A

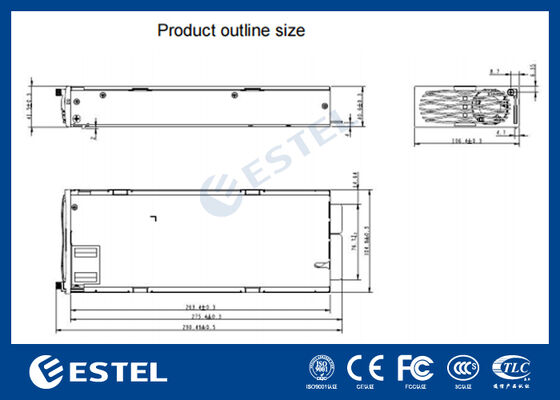

Çıktı değerleri (AC çıkış voltajı/sıklığı, DC otobüs aralığı, verimlilik, korumalar, iletişim arayüzü türü, boyutlar, ağırlık,soğutma yöntemi) resmi veri sayfası/ad plakası ile doğrulanmalıdır..

Tipik Uygulama Senaryoları

• Telekom siteleri/baz istasyonları:iletim ekipmanları, anahtarlar, yönlendiriciler ve site denetleyicileri için kesintisiz AC kaynağının sağlanması.

• Ağ ve kenar altyapısı:Mikro veri odaları, kenar dolaplar, dağıtılmış düğümler, özellikle uzaktan izlemenin yeryüzündeki ziyaretleri azalttığı yerler.

• Özel ağlar ve endüstriyel iletişim:Demiryolu transiti, kamu güvenliği/acil durum ağları, elektrik ve kamu hizmeti iletişimleri, süreklilik ve uyumluluğun önemli olduğu yerler.

• Pil destekli kritik yükler:yedek güç için DC batarya dizilerini veya DC otobüsünü kullanan sistemler, ağ kesintileri sırasında güvenilir DC-AC dönüşümünü gerektirir.

Kurulum ve Paralel Çalışma (Uygulamalı Rehberlik)

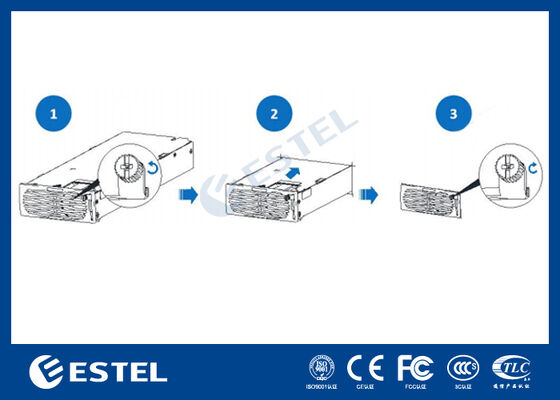

Montaj yeri:Genellikle bir telekom güç rafının/kabininin içine yerleştirilmiştir. Yeterli havalandırma sağlanmalı ve doğrudan ısı kaynaklarından ve nemden uzak tutulmalıdır.Üretici tarafından tanımlanan montaj rayları/çukurları ve tork özelliklerini kullanın..

Kablolama ilkeleri (tipik en iyi uygulama):

1. Uyumlu koruma sağlamakAC girişleri(kesiciler, sigortalar ve topraklama).

2. BağlantıAC çıkışıkorunan yük otobüsüne veya dağıtım birimine.

3. BağlantıDC giriş/çıkışDC otobüs veya pil sistemine kutupluk ve kablo boyutları gereksinimleri.

4. KullanımıGüvenilir topraklamaEMI'yi azaltmak için koruma ve güç kablolarından ayrılmış yol izleme / iletişim kabloları.

Paralel çalışma (en fazla 3 modül):

• Paralel setler için aynı modeli/versiyonu kullanın.

• Belirtilen paralel/iletim kablolama ve adresleme kurallarına uyun (uygunsa).

• Sabit yük paylaşımını desteklemek için kablo uzunluklarını ve impedansını mümkün olduğunca tutarlı tutun.

• Alanın kritikliğine dayanan redundansa planlamayı düşünün (örneğin kapasite marjı veya N + 1).

Operasyonel Notlar / Önlemler

• 45°C'den yüksek derecede erime:Sıcak alanlarda, yeterli hava akışı olmadan sürekli tam yükle çalışmaktan kaçının; filtreleri / ısı alıcılarını temiz tutun.

• Kondensasyon yapmayan nem gereksinimi:Büyük sıcaklık dalgalanmaları olan ortamlarda yoğunlaşmanın önlenmesi; gerekirse kabin ısıtıcıları/nüfuzsuzlaştırmayı göz önünde bulundurun.

• Yüksek irtifa gerekçeleri:Düşük hava yoğunluğu etkileri soğutma; yedek güç marjı ve 4000 m yakınında termal performansı doğrulamak.

• Şebeke dalgalanması ve artış koruması:Eğer tedarik yaklaşırsa300Vacya da yıldırım eğilimlidir, uygun bir artış koruması ve yukarı akım güç koşullaması uygulayın.
