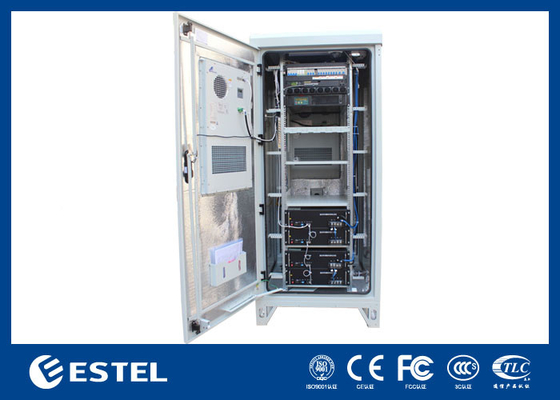

Tek Duvar IP55 Su Geçirmez 40U Dış Mekan Telekom Kabini Korozyon Önleyici
Ürün Detayları
tek cidarlı Dış Telekom Kabini
,IP55 40U Dış Mekan Telekom Kabinesi
,tek cidarlı 40U raf
Tek Duvar IP55 Suya Dayanıklı 40U Dış Mekan Telekom Dolabı Korozyon Önleyici
1.Açık Telekom DolabıTeknik Parametreler
| Öğe | Tip | Teknik Parametre |
| Yapı | Boyut | Dış Boyut: G × D × Y 900 × 900 × 2100 mm |
| Düzen | 1 bölme | |
| Ekipman Kurulum Yöntemi | 19" raf, 40U | |
| Kapı | Bir ön kapı ve dış kabin için üç noktalı kilit (destek asma kilit) | |
| Malzeme | Galvanizli çelik, izolasyonlu tek cidarlı | |
| Isı Yalıtımı | 20 mm PEF | |
| Giriş Koruması | IP55 | |
| Sıcaklık Kontrolü | Soğutma | Klima ve vantilatör |
| Aydınlatma | LED lamba | LED lamba |
| Sıcaklık | Sıcaklık | Çalışma Sıcaklığı: -40°C ~ +55°C |
| Depolama Sıcaklığı: -50°C ~ + 70°C | ||
| Taşıma Sıcaklığı: -50°C ~ +70°C | ||
| Nem | Bağıl Nem | %5 ~ %100 |
| Basınç | Hava Basıncı | 62kpa ~ 101kpa (0m ~ 5000m rakıma benzer) |
| Radyasyon Yoğunluğu | Güneş Radyasyonu Yoğunluğu | 1120 kez; (%1±5) W/m2 |
2.IP55Telekom DolabıProfil
ESTEL, Çin'de dış mekan telekom kabini ve dış mekan telekom kabini için sıcaklık kontrol çözümünün profesyonel bir üreticisidir. 10 yıldan fazla deneyimimiz var
Ar-Ge, üretim ve ihracat tecrübesi.
3. Kabin Avantajlarımız
(1) Dış mekan telekom kabinine klimayı, ortam izleme sistemini, doğrultucu sistemi, güç dağıtımını, invertörü, aküyü ve optik fiberi entegre edebiliriz.
(2) Kabin malzemesi: galvanizli çelik, paslanmaz çelik, alüminyum ve soğuk haddelenmiş çelik isteğe bağlıdır.
(3) Çeşitli kabin kurulum yöntemleri: yere montaj, duvara montaj ve direk montajı.
(4) Kabin soğutma yöntemi: klima, ısı eşanjörü, TEC ve fan isteğe bağlıdır.
(5) Kabin tipi: ekipman dolabı, akü kabini ve güç kabini (tek bölme, iki bölme, çoklu bölme).
(6) Profesyonel tasarım mühendislerimiz var, tam olarak özel olarak üretilebilir.
(7) Dış mekan kabini yüksek koruma seviyesi, IP55, IP65, IP66, su geçirmez, toz geçirmez, zorlu dış ortamlarda kullanılabilir.
(8) Gömülü kapı yapısı, üç noktalı kilit, dış vida yok, hırsızlığa karşı korumayı artırır.
(9) Kar marjınızı artırmak için üreticilerden doğrudan satış.
(10) Sıkı kalite kontrolü ve istikrarlı kalite.
(11) Hızlı teslimat, teslimat süresi konusunda endişelenmeyin.
(12) Mükemmel satış sonrası servis.
4. Dış Mekan Telekom Kabini Özellikleri
(1) Kabin toza, güneşe ve yağmura dayanıklıdır, IP55 koruma seviyesindedir.
(2) Kabin soğutması: klima ve fan.
(3) Kabinin düzeni makul olup kablo erişimini, sabitlemeyi ve topraklamayı kolaylaştıracaktır. Güç kablosu, sinyal kablosu ve optik kablo için ayrı ayrı kablo girişleri bulunmaktadır.
(4) Topraklama çubuğunu ekleyin.
(5) SNMP iletişimli ortam izleme sistemi dahil.
(6) Güç dağıtımı müşterinin gerçek ihtiyacına göre özel olarak yapılabilir.
(7) Telekom doğrultucu sistemi özelleştirilebilir.
5. Dolap Aksesuarları Listesi
|
HAYIR. |
Öğe |
Miktar |
Birim |
Özellikler |
|
1 |
Açık Telekom Dolabı |
1 |
Ayarlamak |
(1) Dış Boyut G×D×Y 900×900×2100mm (2) Bir bölme: 40U standart 19" raf dahil (3) Dış kabin için bir ön kapı ve üç noktalı hırsızlık önleme kilidi (destek asma kilit) (4) Malzeme: galvanizli çelik; ısı yalıtımlı tek duvar (5) IP seviyesi: IP55 (6) Alttan kablo girişi (7) Topraklama bakır çubuğu dahil |
|
2 |
Klima |
1 |
Ayarlamak |
Klima Soğutma kapasitesi: 1500W, Güç Kaynağı: AC220V, 50Hz |
|
3 |
Fan |
1 |
Ayarlamak |
İki AC220V fan ve bir sıcaklık kontrol cihazı |
|
4 |
Ortam İzleme Sistemi |
1 |
Ayarlamak |
1x kez; ortam izleme ünitesi, 19", 1U; AC220V, RS485 ve SNMP iletişimini destekler 1x kez; duman sensörü, 1x kez; su sensörü, 1x kez; sıcaklık sensörü, 1x kez; kapı sensörü. |
|
5 |
AC ve DC Güç Dağıtım Birimi |
1 |
Ayarlamak |
B Sınıfı Yıldırım Geçirmez AC Girişi: 63A/2P×1; AC Çıkışı: 16A/1P×4; DC Çıkışı: 16A/1P×4; Yükseklik: 4U |
|
6 |
LED Lamba Anahtarı |
1 |
bilgisayar |
LED lambanın açılıp kapanmasını kontrol etmek için kullanılır |
|
7 |
LED Lamba |
1 |
bilgisayar |
AC220V, kabinet içi aydınlatma için kullanılır |
|
8 |
Paket |
1 |
Ayarlamak |
Tahta Sandık |
6. Telekom Doğrultucu Sistemi
Modeli: ET48450P200 Resimler
Doğrultucu Sistemi ET48450P200 Giriş
ET48450P200Fiber ve mikrodalga iletimi, erişim cihazı, anahtar gibi kritik uygulama ihtiyaçlarını karşılamak için 13U yüksekliğinde kompakt tasarıma sahip, hibrit güç sistemi için 19 inçlik bir alt raftır. Sistemin maksimum gücü, AC giriş/DC giriş/pil/yük MCB'leri ile 450A'dır. Kablolar önden MCB ve busbar ile erişimlidir.
Temel Özellikler
-
Geniş giriş voltajı aralığı: redresör için 85 ila 290VAC ve MPPT için 120 ila 420VDC
-
Ethernet, SNMP, ModBus ve RS485 iletişim arayüzlerini destekler
-
Doğrultucu, MPPT ve kontrol cihazı çalışırken takılabilir, kolay ve hızlı çevrimiçi bakıma sahiptir
-
Daha düşük işletme maliyeti için %96'ya varan yüksek verimlilik
| Telekom Doğrultucu Sistemi - ET48450P200 | |||||
| Boyut | W482 x D350.6 x H13U, ≤40kg (modüller hariç) | ||||
| Soğutma Modu | Doğal soğutma | ||||
| Bakım Modu | Ön bakım | ||||
| Koruma Seviyesi | IP20 | ||||
| Giriş Dağıtımı | |||||
| klima | DC | ||||
| Giriş Modu | 380VAC üç fazlı | 120VDC~420VDC | |||
| Giriş Frekansı |
45~65Hz, nominal değer: 50Hz/60Hz |
/ | |||
| Giriş Kapasitesi | 100A/4Px1 | 25A/2Px4 | |||
| SPD | 20kA/40kA, 8/20μs | ||||
| Çıktı Dağıtımı | |||||
| Doğrultucu Modülü | Güneş Modülü | ||||
| Çıkış Gerilimi |
-42 ~-58VDC, nominal değer: -53,5VDC |
-42 ~ -58VDC, nominal değer: -54,5VDC |
|||
| Akü Kesiciler | 250A/1P x3(125A/3P x 3) | ||||
| Yük Kesiciler |
LLVD: 125A/P x 2, 25A/1P x 1, 1 yedek konum BLVD: 125A/1P x 2, 6A/1P x 2 |
||||
| DC SPD | 10kA/20kA, 8/20&mus | ||||
| Modül | |||||
| Doğrultucu Modülü | Güneş Modülü | ||||
| Giriş Gerilimi | 85~290VAC, nominal 220VAC | 120~420VDC, 340VDC dereceli | |||
| Yeterlik | >%96 | >%96 | |||
| Nominal Güç | 3000W(176 ila 290VAC) | 3000W(200 ila 420VAC) | |||
| Çalışma Sıcaklığı | -10&°C~+75&°C(tamamen çıktı 55'in altında&°C) | -10&°C~+75&°C(tam çıkış 50'nin altında&°C) | |||
| Denetleyici | |||||
| Sinyal Girişi | 7 kuru kontak | ||||
| Alarm Çıkışı | 4 AI (2 pil sıcaklığı, 1 ortam sıcaklığı, 1 yakıt seviye sensörü), 1 RS485, 7 DI | ||||
| İletişim Bağlantı Noktası | RS485, SNMP | ||||
| Ekran Modu | LCD | ||||
| Çevre | |||||
| Çalışma Sıcaklığı | -10&°C ~+50&°C | ||||
| Depolama Sıcaklığı | -40&°C ~+75&°C | ||||
| Çalışma Nemi | %5~%95 (yoğuşmasız) | ||||
| Rakım | 0~4000m (yükseklik 3000m aralığındaysa~4000m, maksimum çalışma sıcaklığı 1 oranında azalır&°Crakım 200m arttıkça) | ||||
7. Dış Mekan Telekom Kabininin Çizimi
8. Özelleştirilmiş Dolap Resimleri
9. Dış Mekan Telekom Kabininin IP65 Sertifikası
10. Dış Mekan Telekom Kabini Uygulamaları
11. Paketleme ve Teslimat
Paketimiz kütük/masif ahşap değil, fümigasyon içermeyen kontrplaktır.
Birleşmiş Milletler FAO tarafından yayınlanan ISPM 15, Madde 2.1'e uyun. Güçlü, neme dayanıklı, darbeye dayanıklı ve ihracata özel.
12. Diğer Dış Mekan Telekom Kabini Resimleri
-
