220V AC RS232 Çevre İzleme Sistemi EMU

19 inçlik Rack Montage Environment Monitoring System 220V AC veya 48V DC Güç kaynağı

1Ürün Profili

Çevre İzleme Birimi, UPS izleme ve genişletilmiş güç ortamlarını entegre eden entegre ağ odaları için tasarlanmış bir ağ izleme makinesidir.Popüler 19 inçlik raf montajı tasarım tarzını benimsemek, 220V AC veya 48V DC güç kaynağını destekleyen, 12 yönlü anahtarlama değerinden fazlasını destekleyen, çok yönlü röle kontrol çıkışı ve ortam sıcaklığı ve neminin genişlemesini destekleyen,SMS izleme ve kontrol fonksiyonları ileModern insansız görev odaları için en iyi seçim olacaktır.

2Ürün Özelliği

1. Çalışma güç kaynağı: daha yaygın olarak kullanılan AC 220V veya DC 48V güç kaynağını destekler.

2. RS232 evrensel arayüzü: UPS gerçek zamanlı verilerinin eşzamanlı olarak alınması.

3. SNMP uzaktan ağ izleme: uzaktan izleme için ağ arayüzü ve sezgisel web sayfası gösterimi ile.
4. Modbus alanlı entegre izleme: Popüler modbus protokolünü kullanarak 485 arayüzü ile, ağ dışı odanın entegre izlemesini gerçekleştirebilir,Tek odalı veya çok odalı eşzamanlı izleme verileri oluşturur., ve seçmeli 7 inçlik dokunmatik ekran.

5. 6 yönlü röle kontrol çıkışı: kontrol fanı gibi kontrol güç çıkışı ve pasif anahtar modunu gerçekleştirebilecek esnek çıkış kontrol arayüzü,Klima ve diğer ilgili güç anahtarı cihazları.

6. 15 yönlü anahtarlama değer girişi algılama: Duman, sel, erişim kontrolü, kapı manyetikliği vb. gibi çeşitli oda ortamı ekipmanlarını izlemek için kullanılabilir.

7. İnsan-bilgisayar etkileşimi arayüzü: LCD geniş ekran ekranı, kullanıcıların parametre ayarlarını ve sistemin çalışmasını onaylamasını kolaylaştırır.

8. LED işareti fonksiyonu: GSM ekipman sitesinin çalışma durumunu daha sezgisel olarak anlamak.

9. 4 analog değer yolu: Güç, sıcaklık, basınç ve algının diğer yönlerini elde etmek için çeşitli verici ile kullanılabilir; giriş aralığı: 0-5V.

10. Dahili GSM modülü: GSM çift frekanslı 900/1800MHz desteği; SMS aracılığıyla uzaktan SMS alarm fonksiyonunu gerçekleştirin.

11. Daha geniş bir UPS protokolünü destekler: APC, MGE, Eaton, SANTAK, KSTAR, KELONG ve diğer birçok yerli ve yabancı marka.

3Kurulum konfigürasyonu gereksinimleri

1. RS-232 iletişim arayüzüne sahip bir UPS;

2. Başlangıç parametre ayarları için RS-232 iletişim arayüzü ve 10M/100M Ethernet adaptör kartı olan bir bilgisayar (yönetim hakları ile);

3. Tam bir ağ ortamı;

4. UPS güç ve bilgisayar odası ortamları ve çevresel cihazların ağ izleme, izleme ve yönetimi için fonksiyon genişleme seçenekleri serisi (ifadesiz).

4.Panel Girişi ve Kablolama Port Tanımı

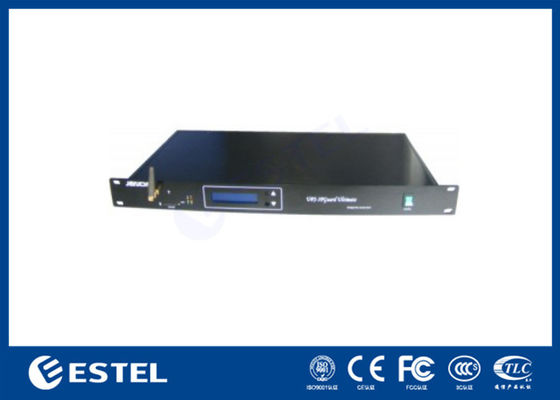

Ön panel:

• Güç: açma / kapatma düğmesi;

• P:Normal çalışma sırasında sabit parlaklık;

• R: Çalışma göstergesi; normal çalışma sırasında saniyede bir kez yanıp söner.

• S: SMS gönderen durum lambası; cihaz çalışmıyorken ışık sabit parlaklık sağlar ve cihaz meşgul olduğunda ışık yanıp söner.

• E: GSM modülü göstergesi; yanıp söndürüldüğünde çalışmaya başlar ve her iki saniyede bir başarılı bir şekilde yanıp söndürülmeye başlar.

• RESET: reset düğmesi; GSM modülünü reset etmek için 3 saniyeden fazla uzun süre basın.

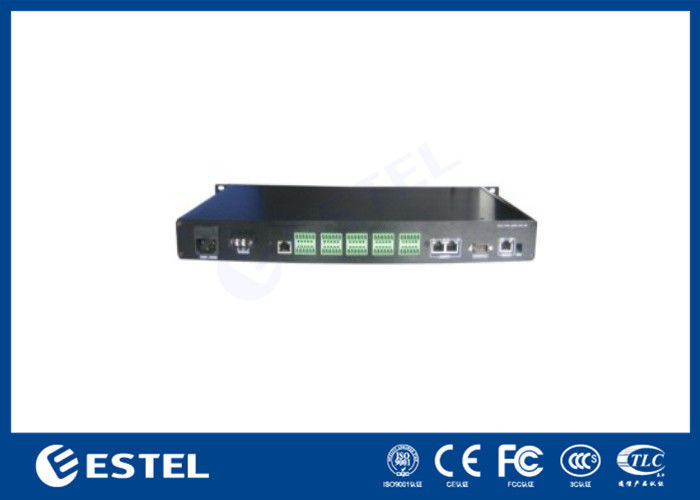

Arka panel:

• AC220V-50(60)Hz: AC 220V giriş (ihtiyaçlı)

• DC48V/2.5A: DC 48V girişi (ihtimal)

• RS485/EXT: Ortam sıcaklığı ve nemini izleme veya başka bir cihazı genişletmek için kullanılan RS485 iletişim portu;

• RS232/Aygıt: Parametreler konfigürasyonu ve UPS bilgi sorgulaması için PC ile serili port iletişim arayüzü;

• Ethernet: UTP 10/100M RJ45 Ethernet arayüzü;

• Varsayılan: IP yapılandırması; NO.1 aşağıya çevirildiğinde varsayılan IP'yi geri yükleyin.
