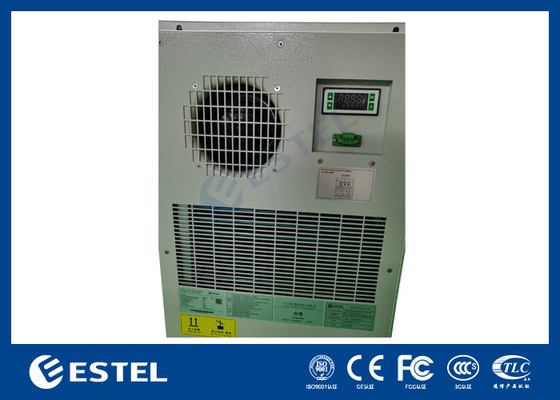

MGA3000/E1 Dış Mekan Telekomünikasyon Kabini, 3000W AC Güç Kaynağı, IP55 Derecesi, 220V

1.1. Önsöz

Bu kılavuz, kabin klimalarının montajı, işletilmesi, işletilmesi ve rutin bakımı için kılavuzu tanıtır.Lütfen kullanım kılavuzunu dikkatlice okuyun ve kullanım talimatlarını ve notlarını takip edin..

Not: Bu ürünün tüm işlemleri profesyonel mühendisler tarafından yapılmalıdır.

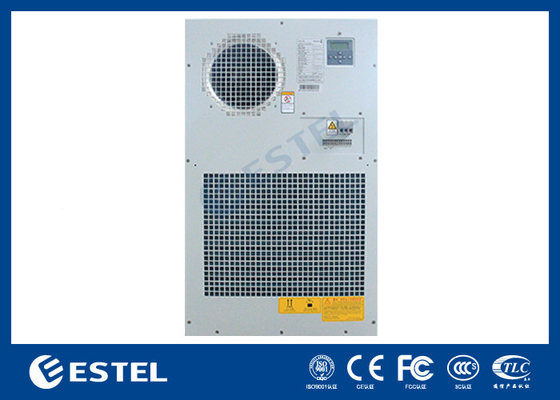

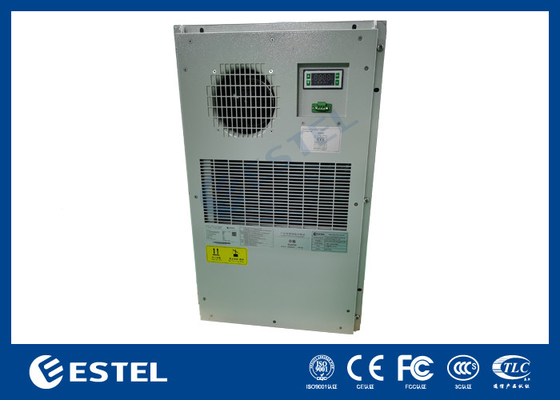

1.2Ürünün tanıtımı

Klima, dolap için kendiliğinden geliştirilen bir soğutma ürünüdür.İç elektronik ekipman çevre sıcaklığına duyarlıdır ve içeriden ve dışarıdan tamamen izole edilmelidir.Bu ürünün çoklu fonksiyonları, yüksek güvenilirliği ve güçlendirilmesinden sonra karmaşık hata ayıklama yapmadan çalışmaya başlayabileceği özelliği vardır.

İç döngü hava yolundaki fan, buharlaştırıcı yüzgeçleri ile hava ısısını değiştirmek için yukarıdan sıcak havayı emiyor ve soğutulmuş havayı klima'nın aşağı tarafından gönderiyor.Kabinetteki hava sıcaklığı düşürme amacına ulaşmak için döngü yapabilirBu arada, dış döngü hava yolundaki fan, dış soğuk havayı aşağıdan emiyor ve ısı değişiminden sonra sıcak havayı yukarıdan boşaltıyor.

2Ürün parametresi



2.1Ürün teknolojisi parametreleri



Ürün	Adı	Birim	Parametreler
Boyut ve kurulum	Vücut dış hat boyutu (genişliği)Yükseklikderinlik)	mm	784*619*245
	Çizelge boyutu dahil	mm	/
Flanş (genişliği)Yükseklikderinlik)	Ağırlık	Kilogram	40
	Kurulum yöntemi		Yere monte edilmiş
	Kurulum yöntemi		Dışarıda
Çevre ve koruma	Çalışma ortamı sıcaklığı	°C	-40 ile +55 arasında
	Gürültü	dB ((A)	65
	Yaşam beklentisi	Yıllar	>10
	IP derecesi		IP55
	Soğutucu		R134a
	ROHS sertifikası		- Evet.
	Girdi voltaj aralığı		220±15%VAC/50Hz
Performans	Soğutma kapasitesi (L35/L35)	W	3000
	Adlık soğutma giriş gücü (L35/L35)	W	1280
	Rütbeli soğutucu akımı (L35/L35)	A	5.8
	Maksimum soğutma akımı	A	8.5
	Sıcaklık kapasitesi (ihtiyaçlı)	W	1000
	İç dolaşım havanın hacmi	M3/h	900

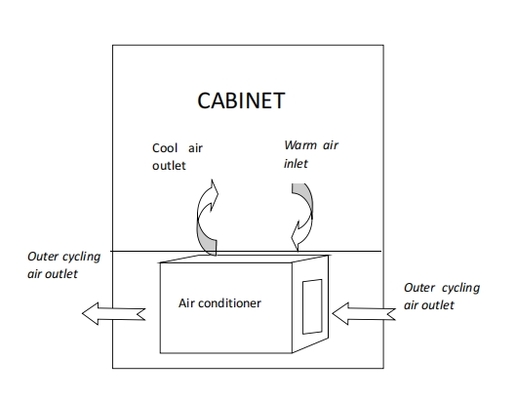

2.2. Kurulum şeması







Not: kurulum şeması sadece referans içindir, spesifik kurulum şemasıGerçek kullanım ortamına göre belirlenir.







3Hazırlık ve montaj



3.1Paketi çıkarıp kontrol etmek.

1Lütfen kurulum aletlerini hazırlayın: bıçak ve makas, ve koruyucu eldivenler takın.

2Lütfen ambalaj filmini ve kemeri çıkarın, sonra kartonu çıkarın, klimayı çıkarın.

3Lütfen karton içindeki ek listeleri ve aksesuar çantalarını kontrol edin, klima modelinin doğru olup olmadığını kontrol edin.





Notlar:



1Dış paketi çıkardıktan sonra, lütfen klimanın dikey olarak yerleştirildiğinden emin olun, yatay olarak veya baş aşağı yerleştirilmediğinden emin olun.

2Dış paket çıkarıldıktan sonra, lütfen klima görünümünün hasarlı olup olmadığını veya yağ kirli olup olmadığını dikkatlice kontrol edin.Eğer klima görünümünde belirgin bir deformasyon veya yağ lekesi varsaLütfen üreticisiyle zamanında iletişime geçin.

3Ürünün hemen kurulmasına gerek yoksa veya başka bir yere taşınması gerekiyorsa, lütfen kontrolden sonra klimayı yeniden paketleyin.

4Paketlenmiş malzemelerin geri dönüştürülmesi önerilir.





3.2Mekanik montaj

Montaj aracı: Phillips tornavida

Kurulum Adımları:

1) Kabinetteki kesim konumunu boşluk şemalarına göre seçin, gölge alanını kaldırın ve kurulum deliğini yapın.

2) Klima flensini dolabın kapısına yakın tutun, M5 vidaları ile klimayı dolabın montaj yüzeyine sıkıca sabitleyin.

3) Klima sisteminin düzgün ve sağlam bir şekilde yerleştirildiğini kontrol edin.

Notlar:

1) Bu drenaj tıkanmışsa, klima drenaj döngüsünün düzgün olup olmadığını kontrol edin.

2) Kabinetteki montaj deliğinin yerini belirlerken, kabinin içindeki giriş ve çıkış hava portlarının kabinin içindeki herhangi bir bileşen tarafından engellenmemesinden kaçınmalısınız.ve ikisi arasında yatay mesafe 150mm'den fazla tutulmalıdır.Aksi takdirde, geri dönüş havanın kısa devreye ve zayıf soğutma etkisine neden olur.

3) Klima cihazını taşımak veya hareket ettirmek, çarpışmaktan ve çizmekten kaçınmak için dikkatli olmalıdır.

yüzey kaplaması;





3.3.Elektrik tesisatı



(1)Güç girişi portu



Ürün	Liman	Tanımlama
Canlı.	L	Güç giriş kablosu L
Sıfır	N	Güç giriş kablosu N
Dünya	PE	Yer çizgisi





(2)Alarm çıkışı ve sinyal giriş portu



Ürün	Liman	Tanımlama
+ RS485 iletişim arayüzü	RS485A	RS485 iletişim portları (+)
- RS485 iletişim arayüzü	RS485B	RS485 iletişim portları (-)
Halka açık alarm kuru başvurusu (Hayır)	Hayır	Alarm olmazsa normalde açık.
Halkın uyarısı (COM)	BİLGİ	Ortak liman
Halka açık alarm kuru başvuru (NC)	NC	Alarm olmazsa normalde kapalıdır.







4.Ürün fonksiyonu



4.1Soğutma.



Kabin içindeki sıcaklık soğutma başlangıç sıcaklığından daha yüksek olduğunda, başlarBuzdolabının içindeki sıcaklık soğutma durdurma sıcaklığından daha düşük olduğunda,Soğutmayı durdurur.



Parametreler	Varsayılan değer	Düzenleme aralığı	Birim	Not:
Soğutma başlangıç sıcaklığı	32	[20~40]	°C	Soğutma durma sıcaklığı = Soğutma başlangıç sıcaklığı - Soğutma geri dönüş farkı
Soğutma geri dönüş farkı	5	[3~10]	°C







4.2Isıtma.(İsteğe bağlı)



Kabinin içindeki sıcaklık ısıtma başlangıç sıcaklığından düşük olduğunda, ısıtmaya başlar.

Kabinin içindeki sıcaklık ısıtma durdurma sıcaklığından yüksek olduğunda, ısıtmayı durdurur.



Parametreler	Varsayılan değer	Düzenleme aralığı	Birim	Not:
Isıtma başlangıç sıcaklığı	5	[-10~15]	°C	Isıtma durma sıcaklığı = Isıtma başlangıç sıcaklığı + Isıtma dönüş farkı
Isıtma geri dönüş farkı	10	[3~15]	°C





4.3.Uzaktan izleyici



Klima, MODBUS-RTU iletişimini destekleyen RS485 iletişim arayüzüne sahiptirprotokol.Klima RS485 iletişim aracılığıyla üst monitör ile iletişim kurarYa da kullanıcılar ekran ekranını doğrudan görüntüleyerek klima çalışma durumunu kontrol edebilir veÇalışma parametrelerini değiştirir.



4.4.Dış fanın kontrolü (ihtimal)



İsteğe bağlı olarak, dış fan (Hidrojen boşaltma / acil fan)19Otomatik olarak hidrojen boşaltma döngüsü ve acil havalandırma fonksiyonunu gerçekleştirir.

Hidrojen boşaltma fonksiyonu ((Isteğe bağlı):Hidrojen boşaltma döngüsü geldiğinde, klima çalıştırmakHidrojen boşaltma fanı, kontrol düğmesi kapanıyor.



Parametreler	Varsayılan değer	Düzenleme aralığı	Birim
Döngü	24	[0~72]	h
Serbest bırakma süresi	5	[0~10]	Min.







Parametreler	Varsayılan değer	Düzenleme aralığı	Birim
Başlangıç sıcaklığı	45	[28~50]	°C
Durma sıcaklığı	42	[25~50]	°C







5.Ekranı göster



5.1. Ekran arayüzü



Hayır, hayır.	Simge	Görev	Fonksiyon açıklaması
1	️️	Soğutma işlemi	Soğutucu çalışıp çalışmadığını belirtin.
