48VDC 325W/K Muhafaza Isı Eşanjörü, RS485 MODBUS RTU İletişimi ile

48VDC 325W/K Muhafaza Isı Eşanjörü RS485 İletişimi MODBUS RTU Protokolü

Isı Eşanjörü

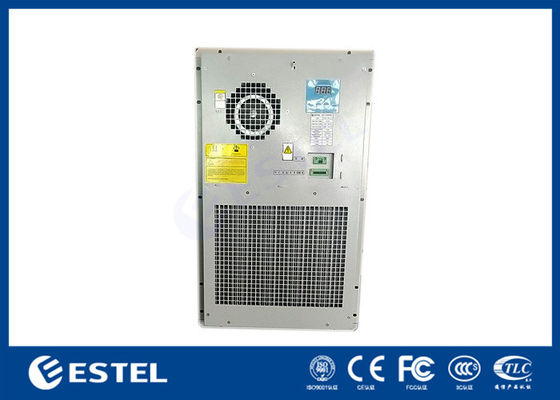

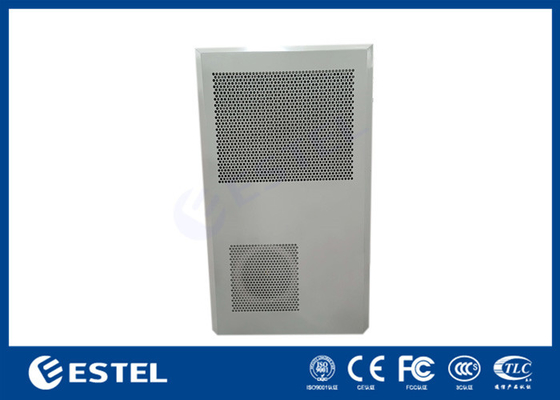

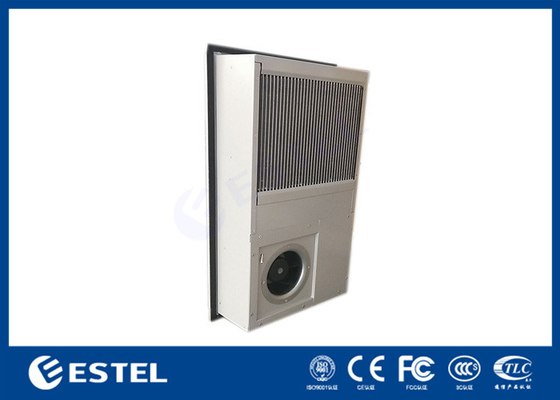

The HCZA-325-000-250 ısı eşanjörü, çeşitli kapalı alanlar için tasarlanmış pasif bir soğutma çözümüdür ve elektronik ekipmanlar için verimli ısı dağılımı sağlar.

Temel Özellikler

• Pasif Soğutma Tasarımı: Ortam havasının bir alüminyum plakanın bir tarafından ve kontamine havanın diğer tarafından geçtiği bir karşı akışlı ısı eşanjörü çekirdeği kullanır. Bu tasarım, hava akımlarını ayrı tutarken, kontamine havadan ortam havasına ısı transferine izin verir ve çapraz kontaminasyon olmamasını sağlar.

• Yüksek Verimlilik: Isı eşanjörü, aynı boyuttaki bir fan ile daha verimli soğutma sağlayarak hava basıncı düşüşünü en aza indirecek şekilde tasarlanmıştır.

• Dayanıklılık: Sağlam malzeme ve süreçlerle üretilmiş olup, 10 yıla kadar uzun bir hizmet ömrü sağlar.

• Enerji Tasarrufu: Egzoz ısısını geri kazanarak ve ek soğutma sistemlerine olan ihtiyacı azaltarak %85'e varan enerji tasarrufu sağlar.

• Uygunluk: Güvenlik ve çevresel sorumluluğu sağlayarak RoHS, CE ve ISO sertifikaları dahil olmak üzere uluslararası standartları karşılar.

Uygulamalar

HCZA-325-000-250 ısı eşanjörü, aşağıdakiler dahil olmak üzere çeşitli uygulamalar için idealdir:

• Telekomünikasyon Barınakları: Geleneksel klima sistemlerinin mümkün olmadığı dış ortamlarda özellikle telekomünikasyon kabinleri ve barınakları için idealdir.

• Endüstriyel Muhafazalar: Kapalı alanlarda verimli ısı dağılımı gerektiren çeşitli endüstriyel uygulamalar için uygundur.

• Enerji Depolama Sistemleri: Enerji depolama çözümlerinde piller ve diğer bileşenler için optimum sıcaklıkların korunmasında etkilidir.

• Veri Merkezleri: Veri merkezlerinde ısı dağılımının yönetilmesine yardımcı olarak enerji verimliliğine ve ekipman güvenilirliğine katkıda bulunur.

Özellikler

• Soğutma Kapasitesi: Belirli modele bağlı olarak 35W/K ile 90W/K arasında değişir.

• Çalışma Sıcaklığı Aralığı: -40°C ila +70°C arasında olup, çok çeşitli çevresel koşullar için uygundur.

• Hava Akışı: İç hava akış hızları, modele bağlı olarak 200 m³/saat ile 550 m³/saat arasında değişir.

• Güç Kaynağı: Farklı kurulum gereksinimlerini karşılamak için hem DC (48V) hem de AC (220V-240V) versiyonlarında mevcuttur.

• Gürültü Seviyesi: Sessiz çalışma sağlayarak 3 metre mesafede 45 dB(A) ile 54 dB(A) arasında değişir.

• Koruma Derecesi: Toz ve su girişine karşı koruma sağlayan IP55.

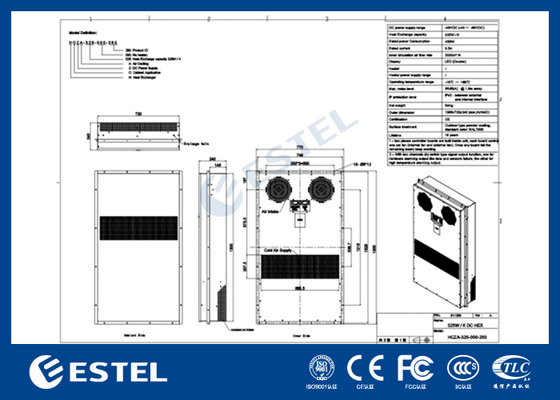

Montaj Arayüzü Detayları

• Model Tanımı:
  HCZA-325-000-250

• DC Güç Kaynağı Aralığı:
  -49VDC (-40V ila -60VDC)

• Isı Değişim Kapasitesi:
  328W/K

• Nominal Güç Tüketimi:
  450W

• Nominal Akım:
  33A (Hava Akışı)

• İç Sirkülasyon Hava Akış Hızı:
  3330m³/saat

• Ekran:
  LED (Çift)

• Isıtıcı:
  Isıtıcı Güç Kaynağı: Belirtilen çalışma koşullarına sahip LED ısıtıcı.

• Çalışma Sıcaklığı Aralığı:
  -15°C ila +65°C

• Gürültü Seviyesi:
  1m uzakta ≤68dB(A)

• IP Koruma Seviyesi:
  IP-5 (Harici ve dahili arayüz arasında)

• Net Ağırlık:
  54kg

• Dış Boyut:
  1300mm x 740mm x 240mm (YxGxD)

• Sertifikasyon:
  CE

• Ömür:
  10 yıl

• Notlar:
  Ekstra kaplama eklenmesi önerilmez.

• Kurulum Tipi:
  Müşteri tarafından harici hava girişi gereklidir.

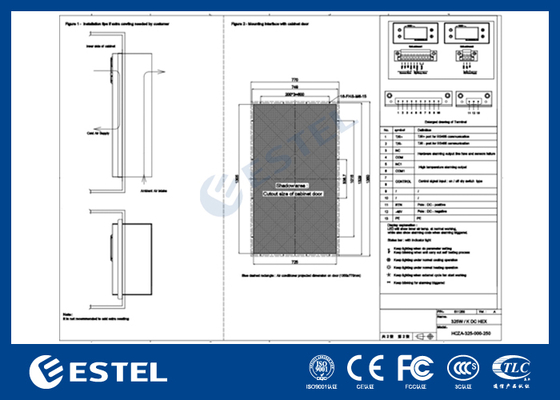

• Kabin Kapısının Kesim Boyutu:
  770mm x 2000mm.

• Kabin Kapısına Montaj Arayüzü:
  Kapı tarafı kesimleri için montaj boyutları sağlanmıştır. Boyutlar, soğutma sisteminin uygun hava sirkülasyonunu ve montajını sağlar.

• Terminal Bağlantısı:

  • T/R Portu: RS485 iletişimi için.

  • NC1: Bağlantı yok.

  • COM1: Dahili bağlantı için iletişim portu.

  • COM2: Veri yönetimi için iletişim portu.

• Ünite Kontrol Özellikleri:
  Verimli çalışmayı sağlamak için fanlar ve ısıtıcılar gibi çeşitli dahili bileşenler için açma/kapama anahtarlarını kontrol edin.
